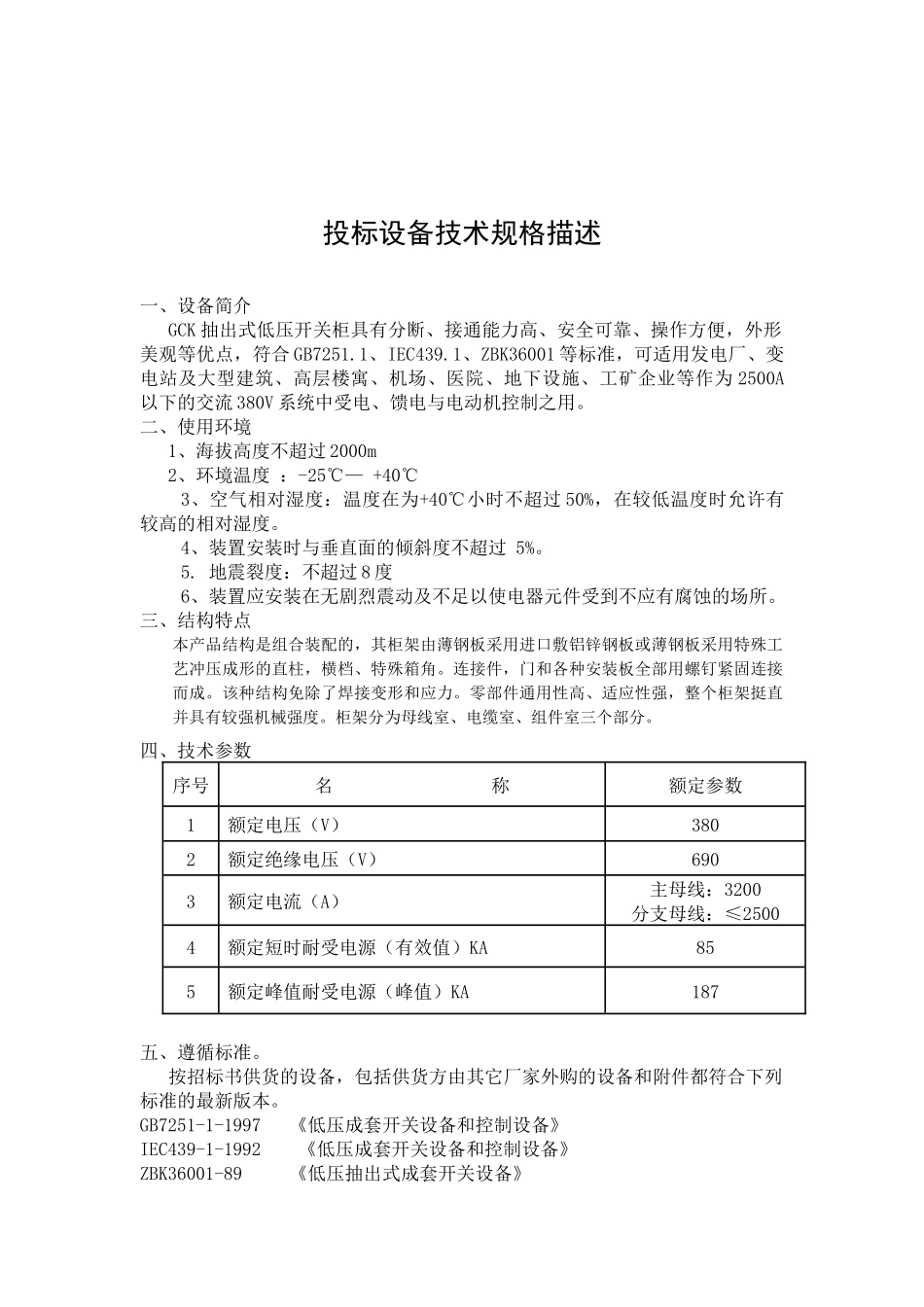

投标设备技术规格描述一、设备简介 GCK 抽出式低压开关柜具有分断、接通能力高、安全可靠、操作方便，外形美观等优点，符合 GB7251.1、IEC439.1、ZBK36001 等标准，可适用发电厂、变电站及大型建筑、高层楼寓、机场、医院、地下设施、工矿企业等作为 2500A以下的交流 380V 系统中受电、馈电与电动机控制之用。二、使用环境 1、海拔高度不超过 2000m 2、环境温度 ：-25℃— +40℃3、空气相对湿度：温度在为+40℃小时不超过 50%，在较低温度时允许有较高的相对湿度。4、装置安装时与垂直面的倾斜度不超过 5%。5. 地震裂度：不超过 8 度6、装置应安装在无剧烈震动及不足以使电器元件受到不应有腐蚀的场所。三、结构特点本产品结构是组合装配的，其柜架由薄钢板采用进口敷铝锌钢板或薄钢板采用特殊工艺冲压成形的直柱，横档、特殊箱角。连接件，门和各种安装板全部用螺钉紧固连接而成。该种结构免除了焊接变形和应力。零部件通用性高、适应性强，整个柜架挺直并具有较强机械强度。柜架分为母线室、电缆室、组件室三个部分。四、技术参数序号名 称额定参数1额定电压（V）3802额定绝缘电压（V）6903额定电流（A）主母线：3200分支母线：≤25004额定短时耐受电源（有效值）KA855额定峰值耐受电源（峰值）KA187五、遵循标准。 按招标书供货的设备，包括供货方由其它厂家外购的设备和附件都符合下列标准的最新版本。GB7251-1-1997 《低压成套开关设备和控制设备》IEC439-1-1992 《低压成套开关设备和控制设备》ZBK36001-89 《低压抽出式成套开关设备》IEC695-2.1 《内部塑料部件阻燃材料》六、出厂试验1.主回路的工频耐压试验2.辅助回路和控制回路的工频耐压试验3.局部放电试验4.测量主回路电阻5.机械性能、机械操作及机械防止操作装置或电气联琐装置或电气联琐装置功能的试验6.仪表、继电器元件中效验及接线正确性检定7.具有同样额定值和结构的组件，应检验互换性七、技术资料提供1.合同生效后一周内，向用户提供 2 套外形图2.随设备提供 4 套完整的技术资料.将产品合格证、柜内主要元器件合格证、安装使用说明书、试验报告、装箱单以及附件的完整说明书提供给用户八、包装运输 我方提供简易包装，免费把设备运到用户工地。
