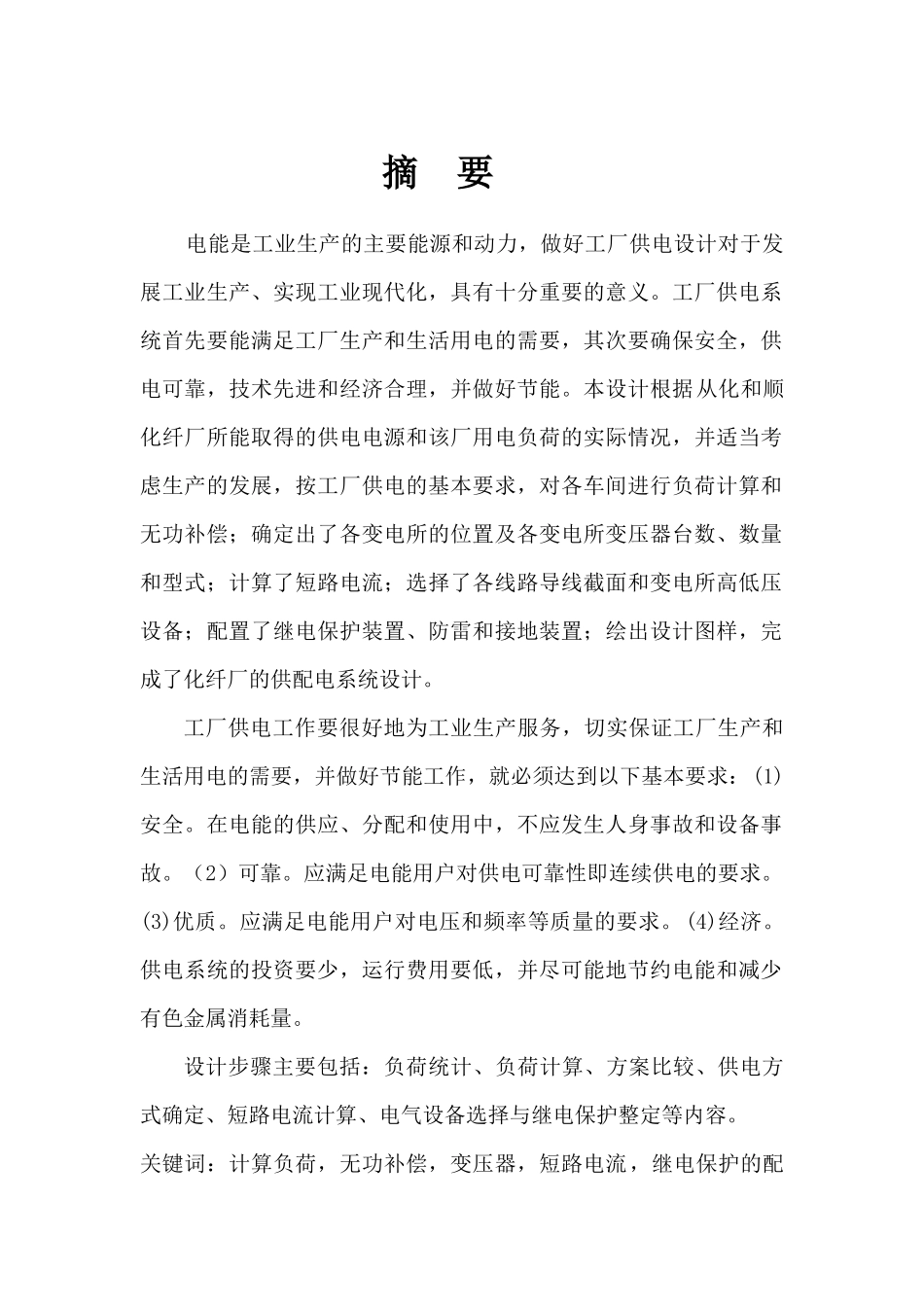

校 名 毕业设计设计题目： 从化和顺化纤厂总降压变电所电气部分设计 课程名称： 毕业 设计 专业班级： 学生姓名： 学 号： 指导教师： 起止日期： 2013 年 11 月 28 日 - 2013 年 01 月 1 0 日 摘 要 电能是工业生产的主要能源和动力，做好工厂供电设计对于发展工业生产、实现工业现代化，具有十分重要的意义。工厂供电系统首先要能满足工厂生产和生活用电的需要，其次要确保安全，供电可靠，技术先进和经济合理，并做好节能。本设计根据从化和顺化纤厂所能取得的供电电源和该厂用电负荷的实际情况，并适当考虑生产的发展，按工厂供电的基本要求，对各车间进行负荷计算和无功补偿；确定出了各变电所的位置及各变电所变压器台数、数量和型式；计算了短路电流；选择了各线路导线截面和变电所高低压设备；配置了继电保护装置、防雷和接地装置；绘出设计图样，完成了化纤厂的供配电系统设计。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：(1)安全。在电能的供应、分配和使用中，不应发生人身事故和设备事故。（2）可靠。应满足电能用户对供电可靠性即连续供电的要求。(3)优质。应满足电能用户对电压和频率等质量的要求。(4)经济。供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。设计步骤主要包括：负荷统计、负荷计算、方案比较、供电方式确定、短路电流计算、电气设备选择与继电保护整定等内容。关键词：计算负荷，无功补偿，变压器，短路电流，继电保护的配置前言 众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，也易于转换为其它形式的能量以供应用。电能的输送和分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化，而且现代社会的信息技术和其它高新技术无一不是建立在电能应用的基础之上的。因此电能的现代工业生产及整个国民经济生活中应用极为广泛。 在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小。例如在机械工业中，电费开支仅占成本的 5%左右。从投资额来看，一般机械工厂在供电设备上的投资也仅占总投资的 5%左右。电能在工业生产中的重要性并不在于它在成本中或投资总额中所占比重的多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产效率，降低生产成本，减轻工人的劳...
