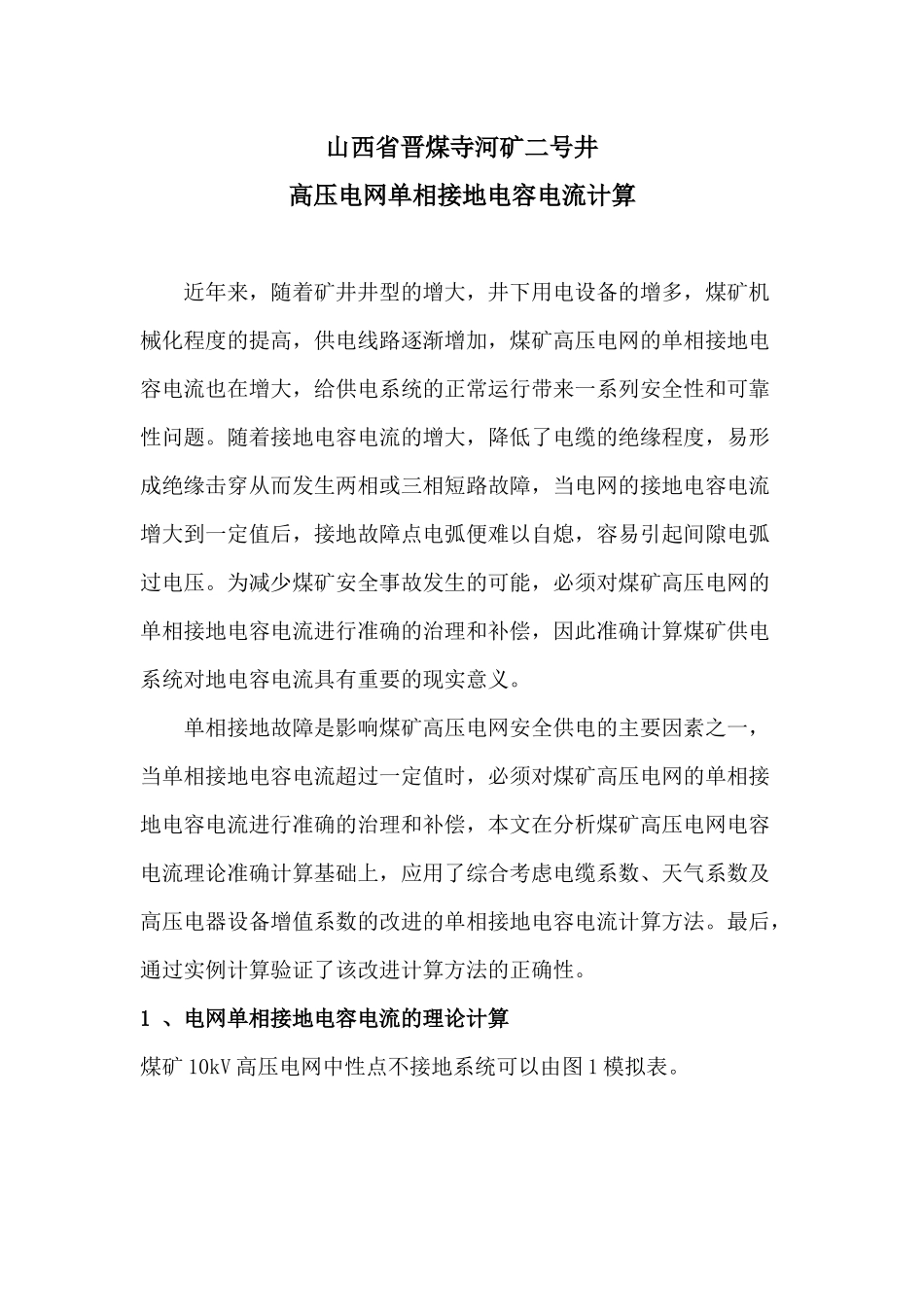

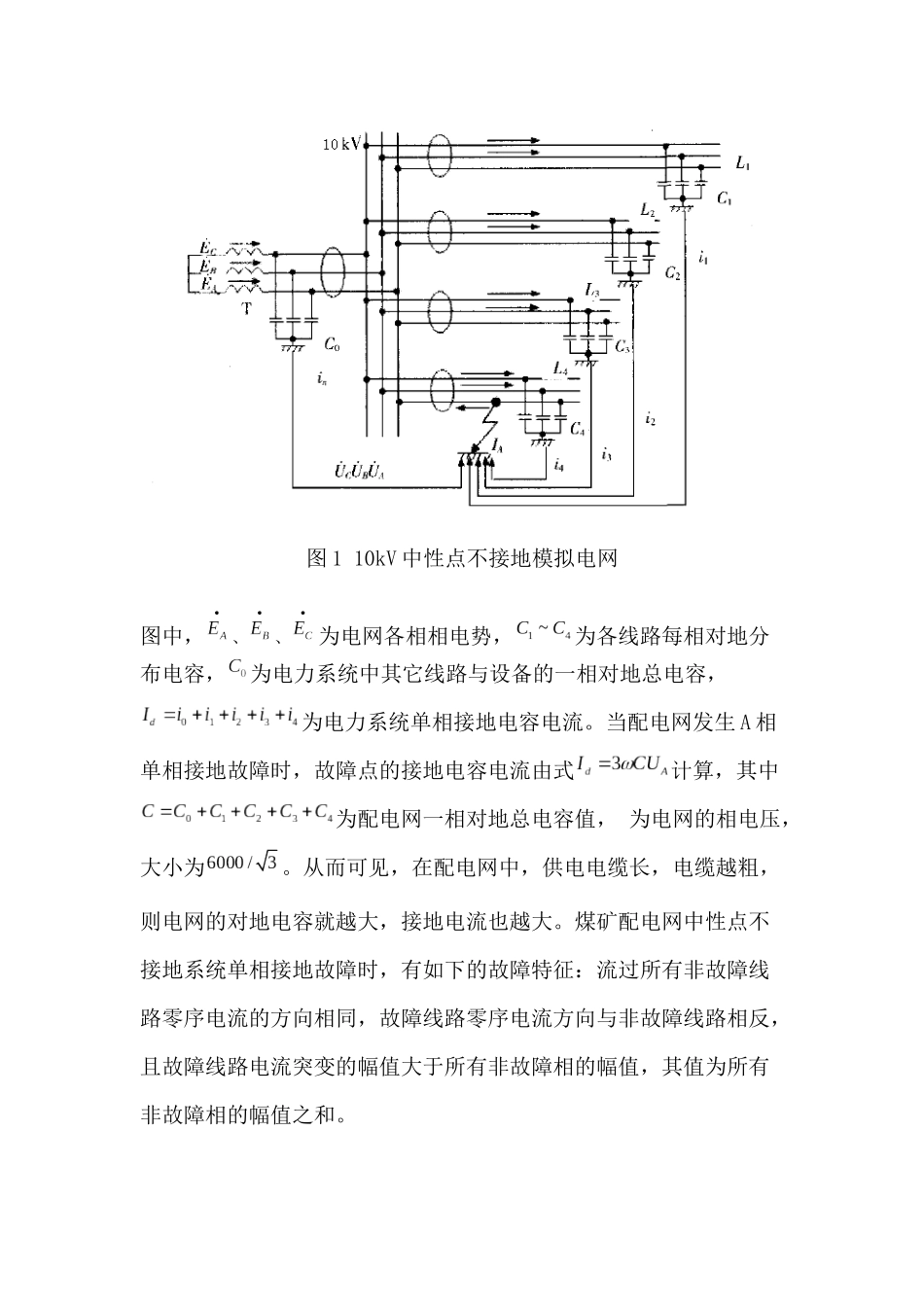

山西省晋煤寺河矿二号井高压电网单相接地电容电流计算近年来，随着矿井井型的增大，井下用电设备的增多，煤矿机械化程度的提高，供电线路逐渐增加，煤矿高压电网的单相接地电容电流也在增大，给供电系统的正常运行带来一系列安全性和可靠性问题。随着接地电容电流的增大，降低了电缆的绝缘程度，易形成绝缘击穿从而发生两相或三相短路故障，当电网的接地电容电流增大到一定值后，接地故障点电弧便难以自熄，容易引起间隙电弧过电压。为减少煤矿安全事故发生的可能，必须对煤矿高压电网的单相接地电容电流进行准确的治理和补偿，因此准确计算煤矿供电系统对地电容电流具有重要的现实意义。单相接地故障是影响煤矿高压电网安全供电的主要因素之一，当单相接地电容电流超过一定值时，必须对煤矿高压电网的单相接地电容电流进行准确的治理和补偿，本文在分析煤矿高压电网电容电流理论准确计算基础上，应用了综合考虑电缆系数、天气系数及高压电器设备增值系数的改进的单相接地电容电流计算方法。最后，通过实例计算验证了该改进计算方法的正确性。1 、电网单相接地电容电流的理论计算煤矿 10kV 高压电网中性点不接地系统可以由图 1 模拟表。图 1 10kV 中性点不接地模拟电网图中，、、为电网各相相电势，为各线路每相对地分布电容，为电力系统中其它线路与设备的一相对地总电容，为电力系统单相接地电容电流。当配电网发生 A 相单相接地故障时，故障点的接地电容电流由式计算，其中为配电网一相对地总电容值， 为电网的相电压，大小为。从而可见，在配电网中，供电电缆长，电缆越粗，则电网的对地电容就越大，接地电流也越大。煤矿配电网中性点不接地系统单相接地故障时，有如下的故障特征：流过所有非故障线路零序电流的方向相同，故障线路零序电流方向与非故障线路相反，且故障线路电流突变的幅值大于所有非故障相的幅值，其值为所有非故障相的幅值之和。2 、10kV 供电系统单相接地电容电流的实用精确计算通常情况下，煤矿高压电网中计算电缆和架空线路的电容电流，再加上电气设备的对地电容电流，作为电力系统总的单相接地电容电流。本文提出了一种综合考虑电缆参数、天气系数及高压电器增值系数的煤矿 10kV 高压电网对地电容电流的精确理论计算方法。该计算方法克服了原有公式选择电缆参数单一的缺点，根据不同电缆参数、天气因素及高压电器增值系数选用不同计算参数，有效提高了计算结果的精度。2.1 电缆对地电容电流在煤矿 10kV...
