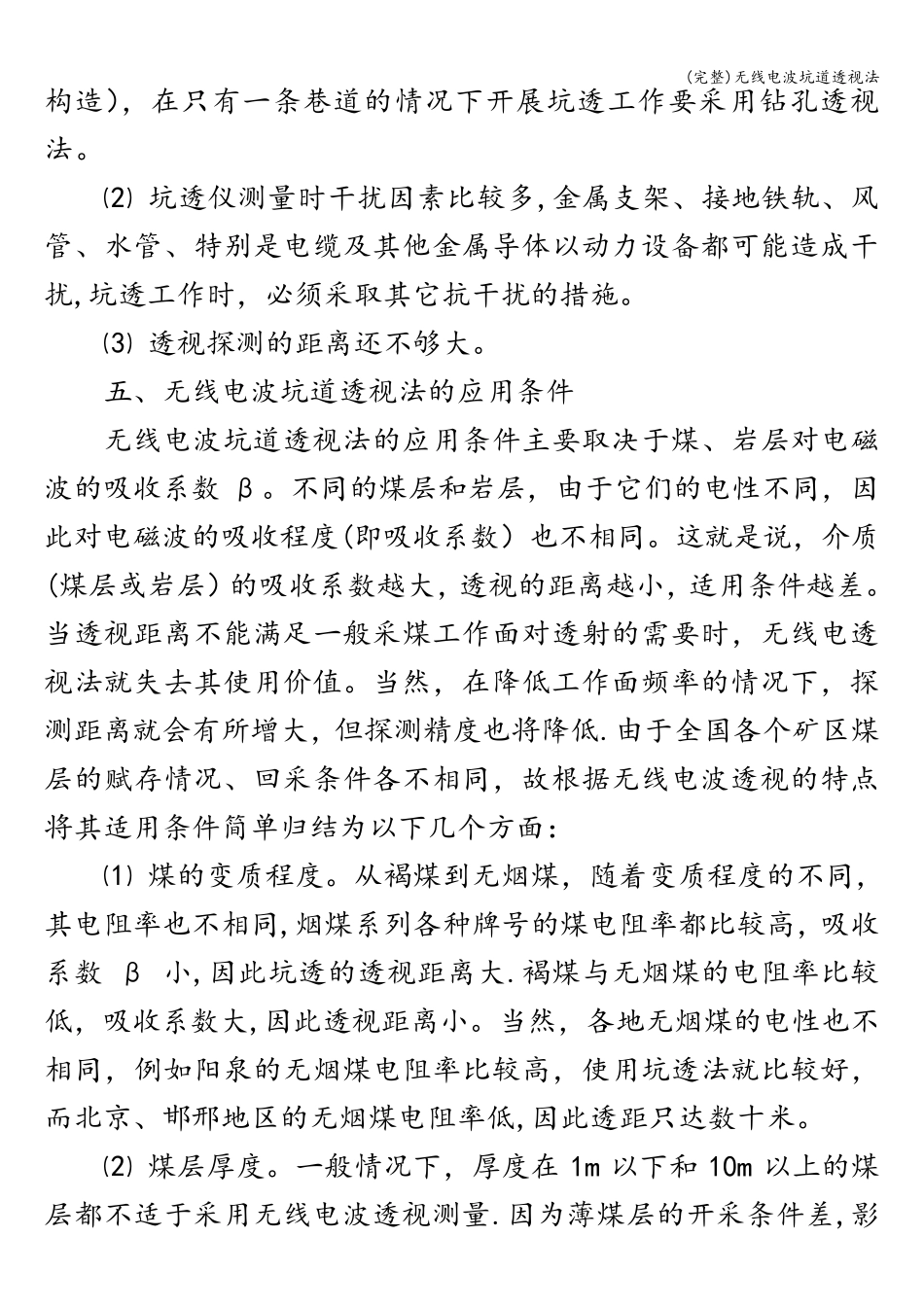

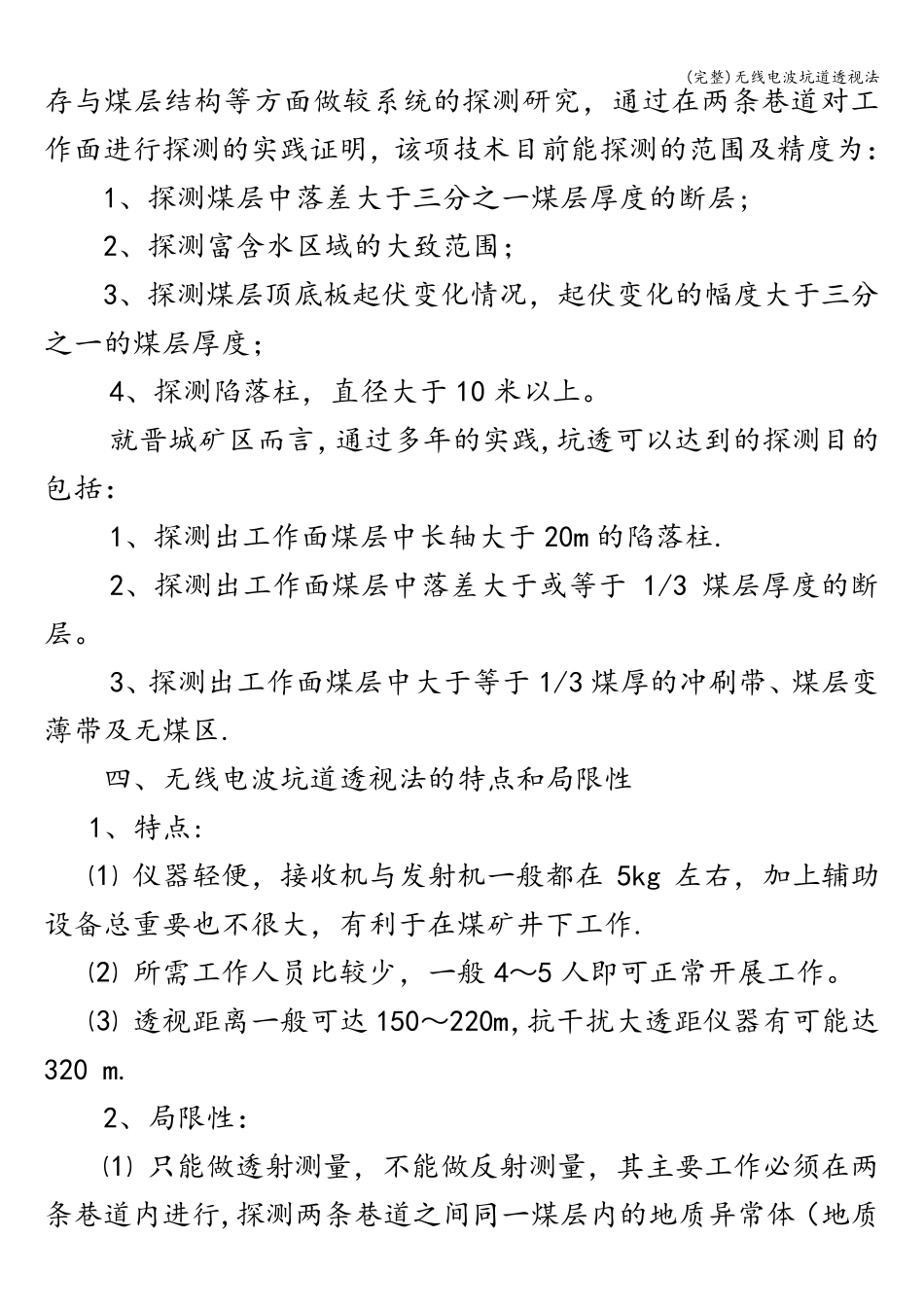

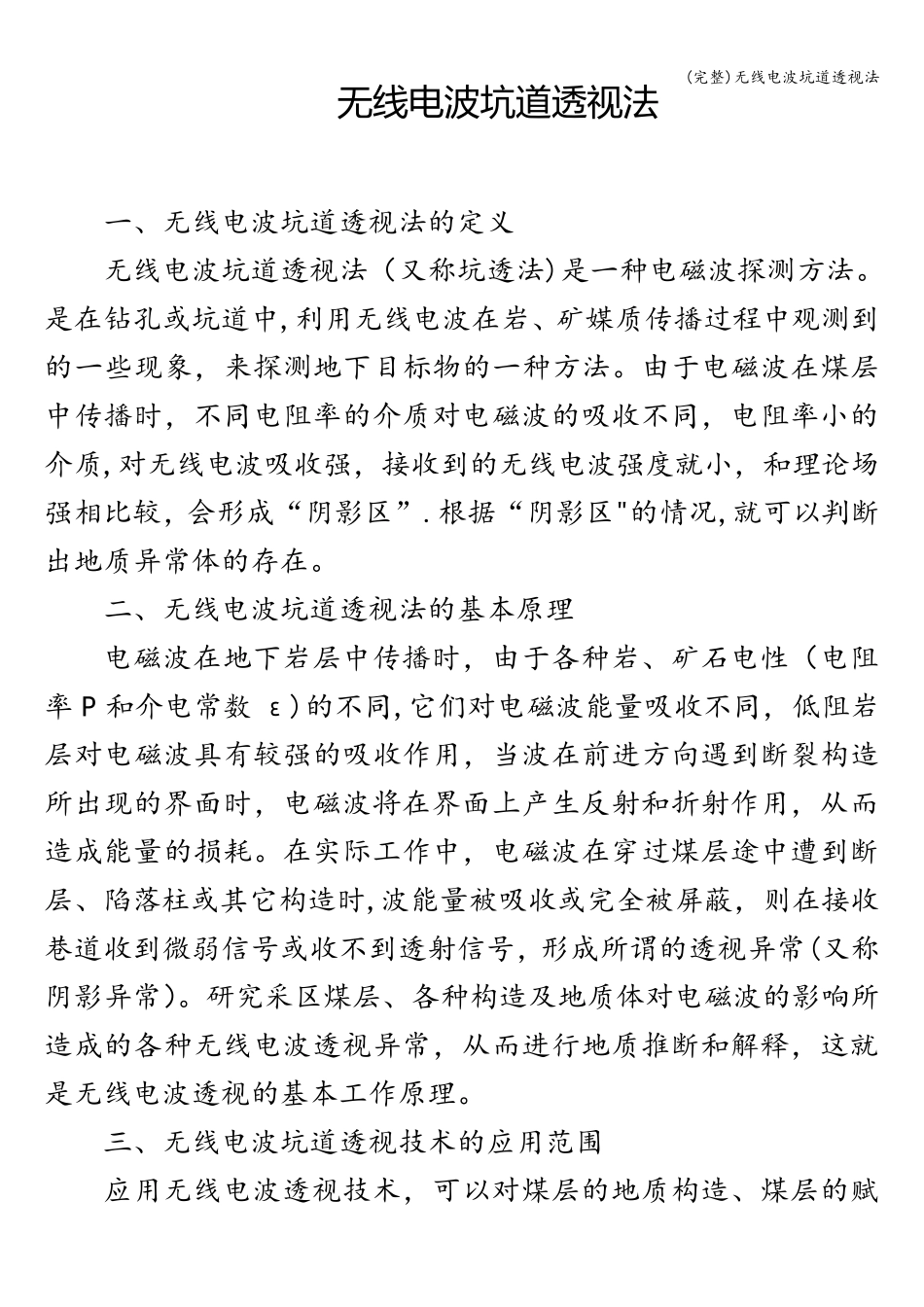

(完整)无线电波坑道透视法 无 线 电 波 坑道 透 视 法 一、无线电波坑道透视法的定义 无线电波坑道透视法（又称坑透法)是一种电磁波探测方法。是在钻孔或坑道中,利用无线电波在岩、矿媒质传播过程中观测到的一些现象，来探测地下目标物的一种方法。由于电磁波在煤层中传播时，不同电阻率的介质对电磁波的吸收不同，电阻率小的介质,对无线电波吸收强，接收到的无线电波强度就小，和理论场强相比较，会形成“阴影区”.根据“阴影区"的情况,就可以判断出地质异常体的存在。 二、无线电波坑道透视法的基本原理 电磁波在地下岩层中传播时，由于各种岩、矿石电性（电阻率P 和介电常数ε)的不同,它们对电磁波能量吸收不同，低阻岩层对电磁波具有较强的吸收作用，当波在前进方向遇到断裂构造所出现的界面时，电磁波将在界面上产生反射和折射作用，从而造成能量的损耗。在实际工作中，电磁波在穿过煤层途中遭到断层、陷落柱或其它构造时,波能量被吸收或完全被屏蔽，则在接收巷道收到微弱信号或收不到透射信号，形成所谓的透视异常(又称阴影异常）。研究采区煤层、各种构造及地质体对电磁波的影响所造成的各种无线电波透视异常，从而进行地质推断和解释，这就是无线电波透视的基本工作原理。 三、无线电波坑道透视技术的应用范围 应用无线电波透视技术，可以对煤层的地质构造、煤层的赋(完整)无线电波坑道透视法 存与煤层结构等方面做较系统的探测研究，通过在两条巷道对工作面进行探测的实践证明，该项技术目前能探测的范围及精度为： 1、探测煤层中落差大于三分之一煤层厚度的断层; 2、探测富含水区域的大致范围； 3、探测煤层顶底板起伏变化情况，起伏变化的幅度大于三分之一的煤层厚度； 4、探测陷落柱，直径大于10 米以上。 就晋城矿区而言，通过多年的实践,坑透可以达到的探测目的包括： 1、探测出工作面煤层中长轴大于20m 的陷落柱. 2、探测出工作面煤层中落差大于或等于1/3 煤层厚度的断层。 3、探测出工作面煤层中大于等于1/3 煤厚的冲刷带、煤层变薄带及无煤区. 四、无线电波坑道透视法的特点和局限性 1、特点: ⑴ 仪器轻便，接收机与发射机一般都在5kg 左右，加上辅助设备总重要也不很大，有利于在煤矿井下工作. ⑵ 所需工作人员比较少，一般4～5 人即可正常开展工作。 ⑶ 透视距离一般可达150～220m，抗干扰大透距仪器有可能达320 m. 2、局限性： ⑴ 只能做透射测量，不能做反射测量，其主要工作必须...
