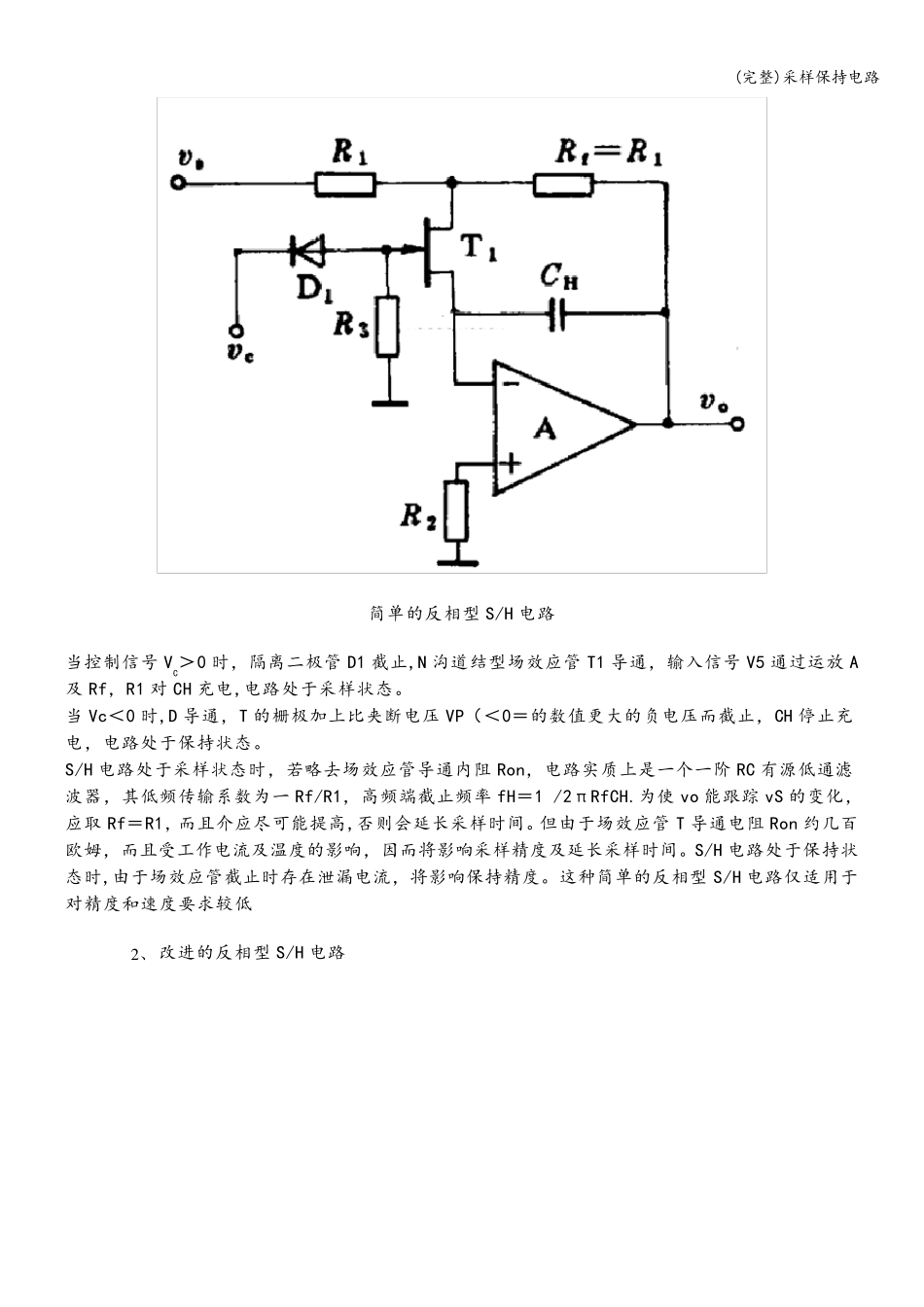

(完整)采样保持电路 采样-保持电路�采样一保持（S/H）电路具有采集某一瞬间的模拟输入信号，并根据需要保持并输出所采集的电压数值的功能。S/H 电路广泛应用于多路快速数据检测系统。 一、 采样—保持电路基本工作原理及性能 1、 S/H 电路基本工作原理 S/H 电路的原理电路、电路符号及波形如图所示。 S/H 电路的原理电路、电路符号及波形 电路中，SW 为模拟电子开关,其状态由逻辑控制信号vc 控制.CH 为保持电容，其两端电压即为S/H电路输出电压vo. 当控制信号vc 为高电平“1”时,模拟电子开关SW 闭合S/H 电路进入采样状态，输入信号vs(t)迅速对CH 充电，vo(t)精确地跟踪输入信号；当vc 为低电平“0"时，SW 断开CH 立即停止充电S/H电路进入保持状态，vo(t)保持SW 断开瞬间的输入信号电压值不变。理想采样一保持特性如图（c）所示，其数学表达式为 式中，to 为逻辑控制信号vc 从“1”变为“0”的时间。 实际的采样一保持电路，常需设置缓冲级把模拟开关SW,保持电容CH 与信号源及负载隔离开，以提高采样一保持电路的性能. (完整)采样保持电路 2、 S/H 电路性能指标 S/H 电路的主要性能指标有采样时间、断开时间；采样精度、保持精度等. （1）采样时间和断开时间 S/H 电路由保持状态变为采样状态，或由采样状态变为保持状态并不是瞬间完成，需要一定的时间。 从发出采样指令开始到输出信号达到所规定的误差范围内的数值为止，所需的时间称为采样时间(又称捕捉时间），一般为0。1~10μs 数量级。 从发出保持指令开始到模拟开关断开,输出稳定下来为止,所需的时间称为断开时间（又称孔径时间)，一般为10～150 ns 数量级. 采样时间长,电路的跟踪特性差；断开时间长，电路的保持特性不好。两者都限制了S/H 电路工作频率的提高，即限制了电路工作速度。 （2)采样精度和保持精度 实际的S/H 电路,采样期间，输出信号难于准确稳定地跟踪输入信号,两信号间存在一定的偏差，称为采样偏移误差.保持期间，输出信号也不可能绝对维持不变，总是有所下降，即实际保持值与理想保持值之间存在一定的误差。 采样精度和保持精度分别说明采样期和保持期实际特性与理想特性接近的程度。精度越高，误差越小，说明实际特性就越接近理想特性。 一般来说，对快速变化信号，应采用高速S/H 电路,其采样精度和保持精度相应会比较高，而对于慢速变化信号，当要求保持期较长时,采用高速S/H 电路,则其保持精度不一定高。 二、 ...
