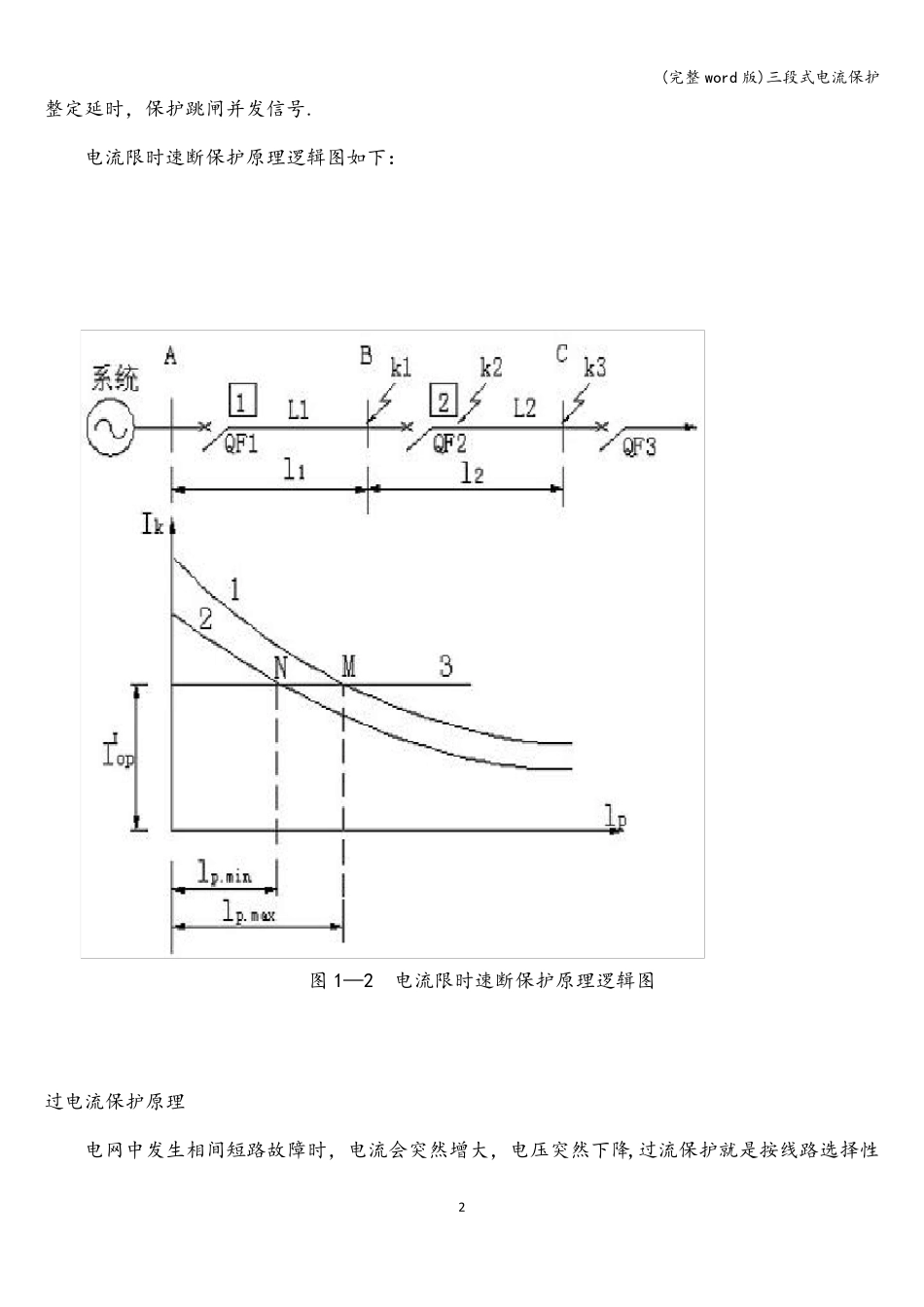

(完整word 版)三段式电流保护 1 三段式电流保护 电流速断、限时电流速断和过电流保护都是反应电流增大而动作的保护，它们相互配合 构成 一整套保护,称做三段式电流保护。 电流速断保护 当输电线路发生严重故障时，将会产生很大的故障电流，故障点距离电源愈近，短路电流就愈大.电流速断保护就是反应电流升高而不带时限动作的一种电流保护，但电流速断保护不能保护线路的全长.根据继电保护速动性的要求，电流速断保护的动作时限为瞬时动作，任一相电流大于整定值，保护就会跳闸并发信号。 电流速断保护原理逻辑图如下 电流限时速断保护 由于电流速断保护（无时限）不能保护线路全长,因此需要增加带时限的电流速断保护，用以保护线路的其余部分的故障，并作为电流速断保护的后备保护。其保护范围不仅包括线路全长，而且深入到相邻线路的无时限保护区一部分。 电流限时速断保护的动作时限应与电流速断保护相配合。当任一相电流大于整定值并超过(完整word 版)三段式电流保护 2 整定延时，保护跳闸并发信号. 电流限时速断保护原理逻辑图如下： 图1—2 电流限时速断保护原理逻辑图 过电流保护原理 电网中发生相间短路故障时，电流会突然增大，电压突然下降,过流保护就是按线路选择性(完整word 版)三段式电流保护 3 的要求，整定电流继电器的动作电流的。当线路中故障电流达到电流继电器的动作值时,电流继电器动作按保护装置选择性的要求，有选择性的切断故障线路 三段式电流保护整体图 (完整word 版)三段式电流保护 4 (完整word 版)三段式电流保护 5 (完整word 版)三段式电流保护 6 三段式电流保护各段保护范围及时限的配合 L1 首端故障， L1 的三段保护均启动，速断保护动作。 L1 末端故障， L1 的时限速断、定时过流保护均启动，时限速断保护动作。 L2 首端故障， L1 定时过流保护启动， L2 的三段保护均启动， L2 速断保护动作。 三段式电流保护的区别 三段的区别主要在于起动电流的选择原则不同。 其中速断和限时速断保护是按照躲开某一点的最大短路电流来整定的，而过电流保护是按 照躲开最 大负荷电流来整定的。 当线路发生短路时， 重要特征之一是线路中的电流急剧增大, 当电流流过某一预定值时， 反应于电流升高而动作的保护装置叫过电流保护. 电源的保护功能主要是过压、过流保护两种功能。两者之间的关系为:任何一种电源在发生故障时，都有可能使输出电流失去控制，为了使用户的...
