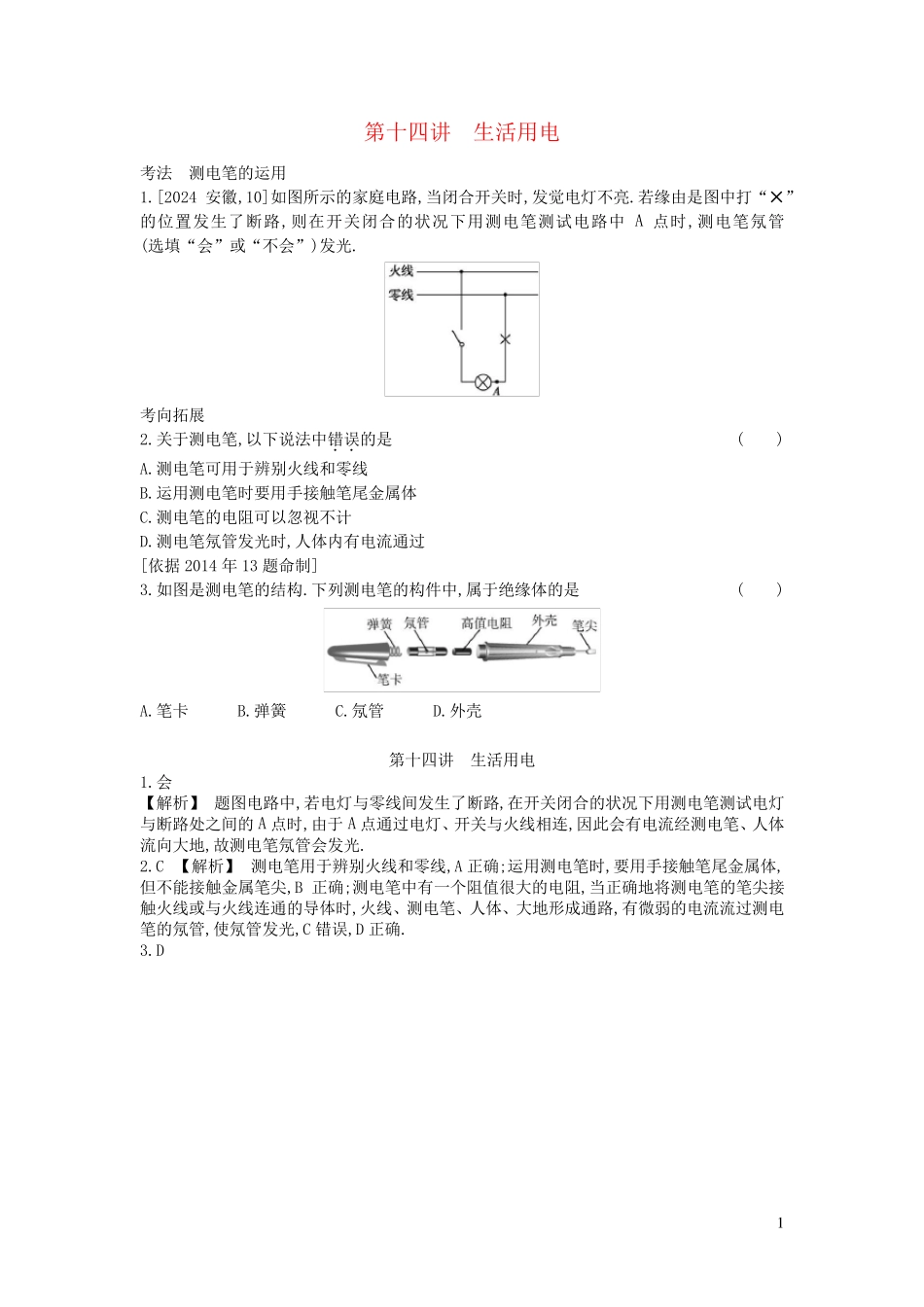

1 第十四讲 生活用电 考法 测电笔的运用 1.[2024 安徽,10]如图所示的家庭电路,当闭合开关时,发觉电灯不亮.若缘由是图中打“✕”的位置发生了断路,则在开关闭合的状况下用测电笔测试电路中A 点时,测电笔氖管 (选填“会”或“不会”)发光. 考向拓展 2.关于测电笔,以下说法中错误．．的是 ( ) A.测电笔可用于辨别火线和零线 B.运用测电笔时要用手接触笔尾金属体 C.测电笔的电阻可以忽视不计 D.测电笔氖管发光时,人体内有电流通过 [依据2014 年13 题命制] 3.如图是测电笔的结构.下列测电笔的构件中,属于绝缘体的是 ( ) A.笔卡 B.弹簧 C.氖管 D.外壳 第十四讲 生活用电 1.会 【解析】 题图电路中,若电灯与零线间发生了断路,在开关闭合的状况下用测电笔测试电灯与断路处之间的A 点时,由于A 点通过电灯、开关与火线相连,因此会有电流经测电笔、人体流向大地,故测电笔氖管会发光. 2.C 【解析】 测电笔用于辨别火线和零线,A 正确;运用测电笔时,要用手接触笔尾金属体,但不能接触金属笔尖,B 正确;测电笔中有一个阻值很大的电阻,当正确地将测电笔的笔尖接触火线或与火线连通的导体时,火线、测电笔、人体、大地形成通路,有微弱的电流流过测电笔的氖管,使氖管发光,C 错误,D 正确. 3.D
