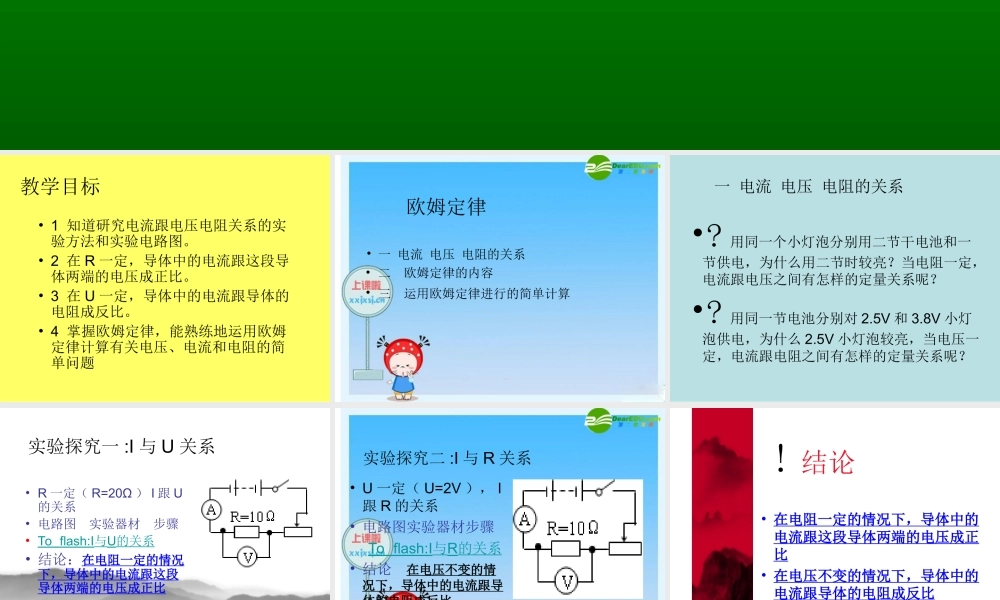

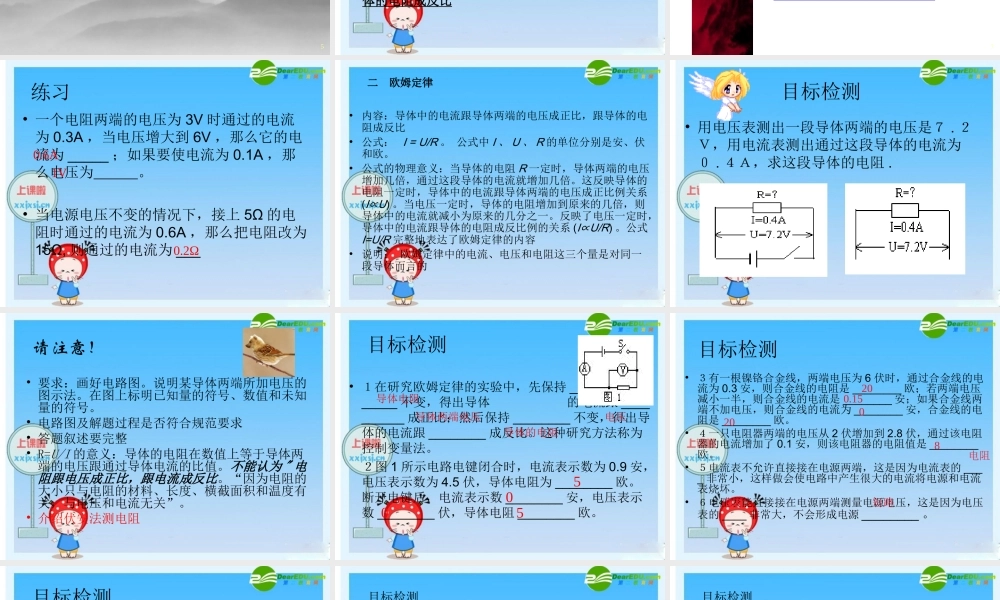

§14-2 欧姆定律 物理教学课件物理教学课件 教学目标• 1 知道研究电流跟电压电阻关系的实验方法和实验电路图。• 2 在 R 一定，导体中的电流跟这段导体两端的电压成正比。• 3 在 U 一定，导体中的电流跟导体的电阻成反比。 • 4 掌握欧姆定律，能熟练地运用欧姆定律计算有关电压、电流和电阻的简单问题 欧姆定律• 一 电流 电压 电阻的关系• 二 欧姆定律的内容• 三 运用欧姆定律进行的简单计算 一 电流 电压 电阻的关系•? 用同一个小灯泡分别用二节干电池和一节供电，为什么用二节时较亮？当电阻一定，电流跟电压之间有怎样的定量关系呢？•? 用同一节电池分别对 2.5V 和 3.8V 小灯泡供电，为什么 2.5V 小灯泡较亮，当电压一定，电流跟电阻之间有怎样的定量关系呢？5实验探究一 :I 与 U 关系• R 一定（ R=20Ω ） I 跟 U的关系 • 电路图 实验器材 步骤• To flash:I与U的关系• 结论：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比 实验探究二 :I 与 R 关系• U 一定（ U=2V ）， I跟 R 的关系 • 电路图实验器材步骤 To flash:I与R的关系• 结论 在电压不变的情况下，导体中的电流跟导体的电阻成反比 7! 结论• 在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比 • 在电压不变的情况下，导体中的电流跟导体的电阻成反比 练习• 一个电阻两端的电压为 3V 时通过的电流为 0.3A ，当电压增大到 6V ，那么它的电流为 _____ ；如果要使电流为 0.1A ，那么电压为 。• 当电源电压不变的情况下，接上 5Ω 的电阻时通过的电流为 0.6A ，那么把电阻改为15Ω, 则通过的电流为 ___0.6A1V0.2Ω 二 欧姆定律• 内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比• 公式： I = U/R 。 公式中 I 、 U 、 R 的单位分别是安、伏和欧。 • 公式的物理意义：当导体的电阻 R 一定时，导体两端的电压增加几倍，通过这段导体的电流就增加几倍。这反映导体的电阻一定时，导体中的电流跟导体两端的电压成正比例关系(IU∝ ) 。当电压一定时，导体的电阻增加到原来的几倍，则导体中的电流就减小为原来的几分之一。反映了电压一定时，导体中的电流跟导体的电阻成反比例的关系 (IU/R∝) 。公式I=U/R 完整地表达了欧姆定律的内容 • 说明： 欧姆定律中的电流、电压和电阻这三个量是对同一段导...
