中考物理一轮复习 第14讲 简单机械 功和机械能课件VIP免费

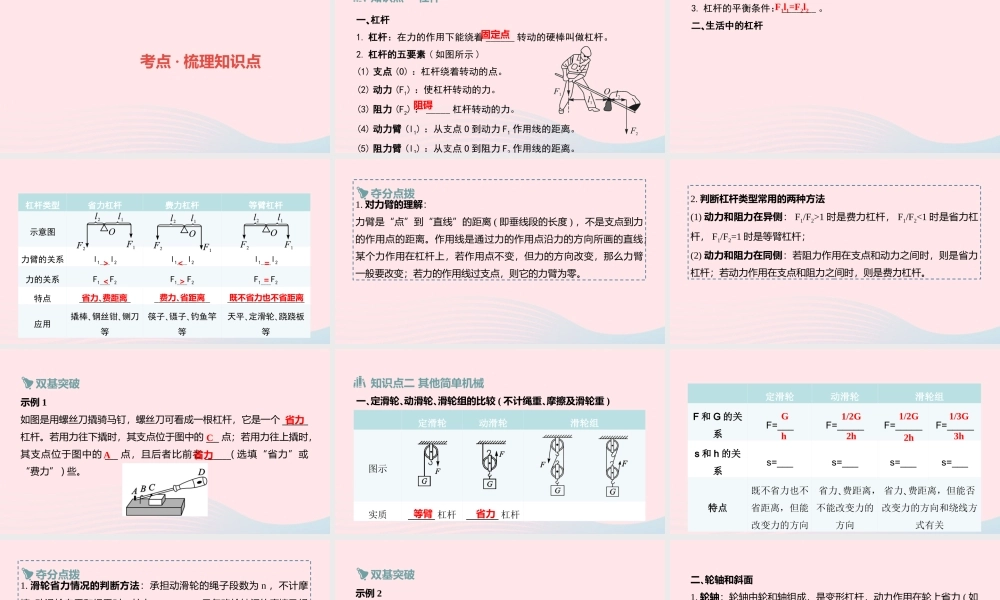

第 14 讲 简单机械､功和机械能考点 · 梳理知识点一 杠杆､1. 杠杆：在力的作用下能绕着 ______ 转动的硬棒叫做杠杆。2. 杠杆的五要素 ( 如图所示 )(1) 支点 (O) ：杠杆绕着转动的点。(2) 动力 (F1) ：使杠杆转动的力。(3) 阻力 (F2) ： _____ 杠杆转动的力。(4) 动力臂 (l1) ：从支点 O 到动力 F1 作用线的距离。(5) 阻力臂 (l2) ：从支点 O 到阻力 F2 作用线的距离。知识点一 杠杆固定点阻碍3. 杠杆的平衡条件： _______ 。二 生活中的杠杆､F1l1=F2l2杠杆类型省力杠杆费力杠杆等臂杠杆示意图力臂的关系l1____l2l1____l2l1____l2力的关系F1____F2F1____F2F1____F2特点___________________________________________应用撬棒 钢丝钳 铡刀､､等筷子 镊子 钓鱼竿､､等天平 定滑轮 跷跷板､､等>><<==省力､费距离费力､省距离既不省力也不省距离1. 对力臂的理解：力臂是“点”到“直线”的距离 ( 即垂线段的长度 ) ，不是支点到力的作用点的距离。作用线是通过力的作用点沿力的方向所画的直线；某个力作用在杠杆上，若作用点不变，但力的方向改变，那么力臂一般要改变；若力的作用线过支点，则它的力臂为零。夺分点拨2. 判断杠杆类型常用的两种方法(1) 动力和阻力在异侧： F1/F2>1 时是费力杠杆， F1/F2<1 时是省力杠杆， F1/F2=1 时是等臂杠杆；(2) 动力和阻力在同侧：若阻力作用在支点和动力之间时，则是省力杠杆；若动力作用在支点和阻力之间时，则是费力杠杆。示例 1如图是用螺丝刀撬骑马钉，螺丝刀可看成一根杠杆，它是一个 ______杠杆。若用力往下撬时，其支点位于图中的 ___ 点；若用力往上撬时，其支点位于图中的 ___ 点，且后者比前者 ______( 选填“省力”或“费力” ) 些。双基突破省力CA省力一､定滑轮､动滑轮､滑轮组的比较 ( 不计绳重､摩擦及滑轮重 )知识点二 其他简单机械定滑轮动滑轮滑轮组图示实质_____ 杠杆______ 杠杆等臂省力定滑轮动滑轮滑轮组F 和 G 的关系F=___F=_____F=_____F=_____s 和 h 的关系s=___s=___s=___s=___特点既不省力也不省距离，但能改变力的方向省力 费距离，､不能改变力的方向省力 费距离，但能否､改变力的方向和绕线方式有关G1/2G1/2G1/3Gh2h2h3h1. 滑轮省力情况的判断方法：承担动滑轮的绳子段数为 n ，不计摩擦､动滑轮自重和绳重时，拉力 F=G 物 /n ；只忽略轮轴间的摩擦及绳重时，拉力 F=(G ...
