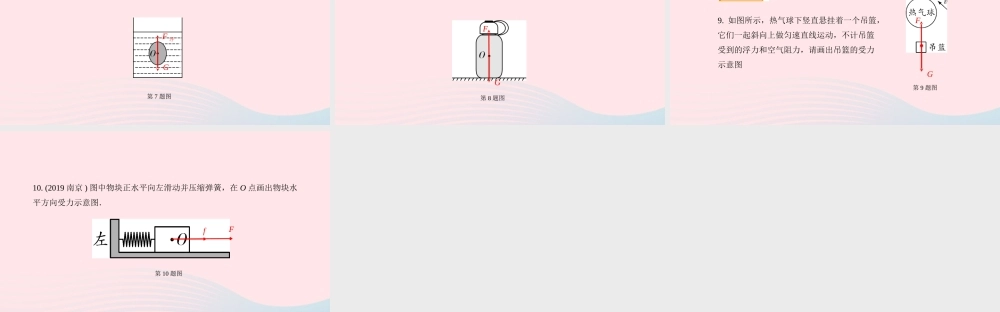

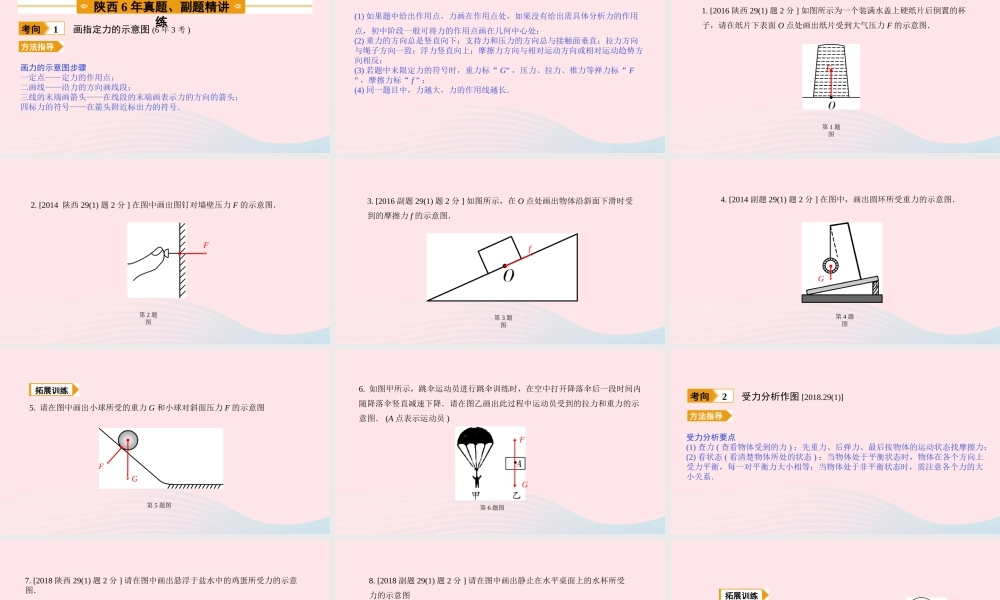

第八章 力 力和运动命题点 3 力的示意图陕西 6 年真题、副题精讲练画指定力的示意图 (6 年 3 考 )考向1方法指导画力的示意图步骤一定点——定力的作用点；二画线——沿力的方向画线段；三线的末端画箭头——在线段的末端画表示力的方向的箭头；四标力的符号——在箭头附近标出力的符号．(1) 如果题中给出作用点，力画在作用点处，如果没有给出需具体分析力的作用点，初中阶段一般可将力的作用点画在几何中心处；(2) 重力的方向总是竖直向下；支持力和压力的方向总与接触面垂直；拉力方向与绳子方向一致；浮力竖直向上；摩擦力方向与相对运动方向或相对运动趋势方向相反；(3) 若题中未限定力的符号时，重力标“ G” ，压力、拉力、推力等弹力标“ F ” ，摩擦力标“ f ” ；(4) 同一题目中，力越大，力的作用线越长．第 1 题图1. [2016 陕西 29(1) 题 2 分 ] 如图所示为一个装满水盖上硬纸片后倒置的杯子，请在纸片下表面 O 点处画出纸片受到大气压力 F 的示意图．F第 2 题图2. [2014 陕西 29(1) 题 2 分 ] 在图中画出图钉对墙壁压力 F 的示意图．F第 3 题图3. [2016 副题 29(1) 题 2 分 ] 如图所示，在 O 点处画出物体沿斜面下滑时受到的摩擦力 f 的示意图．f第 4 题图4. [2014 副题 29(1) 题 2 分 ] 在图中，画出圆环所受重力的示意图．G第 5 题图拓展训练5. 请在图中画出小球所受的重力 G 和小球对斜面压力 F 的示意图GF第 6 题图6. 如图甲所示，跳伞运动员进行跳伞训练时，在空中打开降落伞后一段时间内随降落伞竖直减速下降．请在图乙画出此过程中运动员受到的拉力和重力的示意图． (A 点表示运动员 )GF受力分析作图 [2018.29(1)]考向2方法指导受力分析要点(1) 查力 ( 查看物体受到的力 ) ：先重力、后弹力、最后按物体的运动状态找摩擦力；(2) 看状态 ( 看清楚物体所处的状态 ) ：当物体处于平衡状态时，物体在各个方向上受力平衡，每一对平衡力大小相等；当物体处于非平衡状态时，需注意各个力的大小关系．第 7 题图7. [2018 陕西 29(1) 题 2 分 ] 请在图中画出悬浮于盐水中的鸡蛋所受力的示意图．F 浮G第 8 题图8. [2018 副题 29(1) 题 2 分 ] 请在图中画出静止在水平桌面上的水杯所受力的示意图FG第 9 题图拓展训练9. 如图所示，热气球下竖直悬挂着一个吊篮，它们一起斜向上做匀速直线运动，不计吊篮受到的浮力和空气阻力，请画出吊篮的受力示意图FG第 10 题图10. (2019 南京 ) 图中物块正水平向左滑动并压缩弹簧，在 O 点画出物块水平方向受力示意图．Ff
