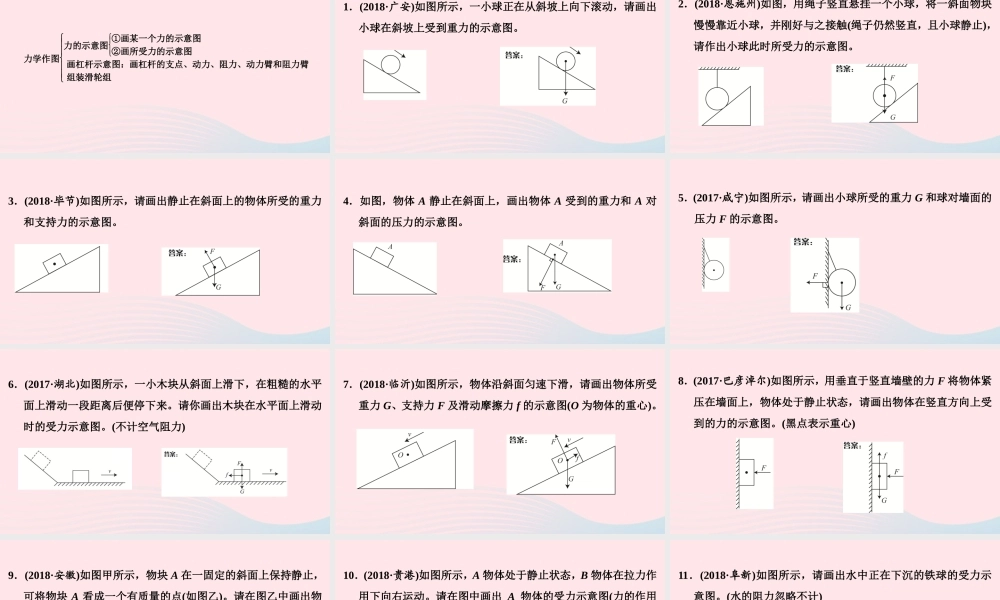

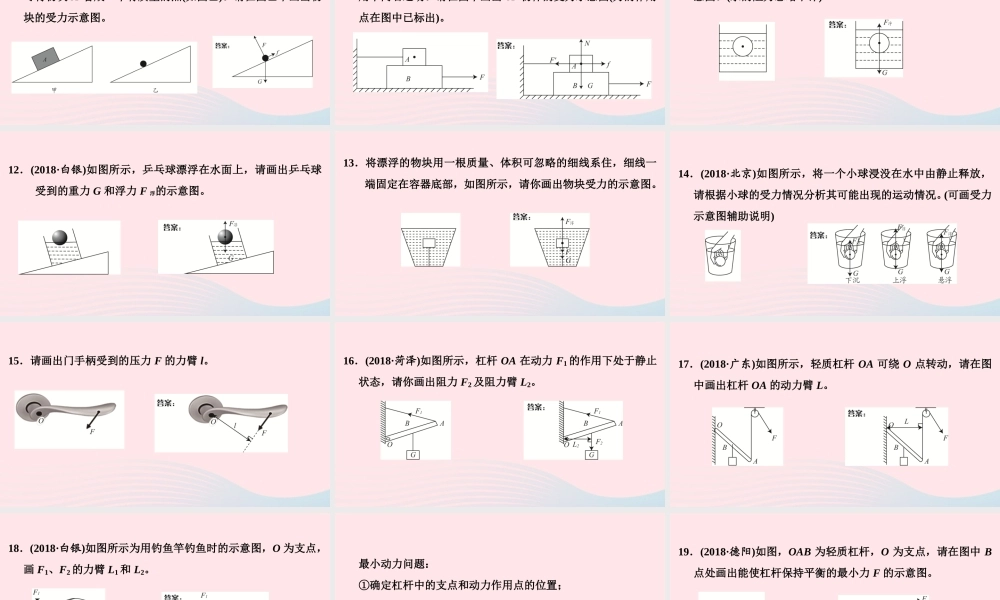

第二板块 专题训练 专题一 作图题二、力学作图力学作图力的示意图①画某一个力的示意图②画所受力的示意图画杠杆示意图：画杠杆的支点、动力、阻力、动力臂和阻力臂组装滑轮组 1．(2018·广安)如图所示，一小球正在从斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图。 2．(2018·恩施州)如图，用绳子竖直悬挂一个小球，将一斜面物块慢慢靠近小球，并刚好与之接触(绳子仍然竖直，且小球静止)，请作出小球此时所受力的示意图。 3．(2018·毕节)如图所示，请画出静止在斜面上的物体所受的重力和支持力的示意图。 4．如图，物体 A 静止在斜面上，画出物体 A 受到的重力和 A 对斜面的压力的示意图。 5．(2017·咸宁)如图所示，请画出小球所受的重力 G 和球对墙面的压力 F 的示意图。 6．(2017·湖北)如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。请你画出木块在水平面上滑动时的受力示意图。(不计空气阻力) 7．(2018·临沂)如图所示，物体沿斜面匀速下滑，请画出物体所受重力 G、支持力 F 及滑动摩擦力 f 的示意图(O 为物体的重心)。 8．(2017·巴彦淖尔)如图所示，用垂直于竖直墙壁的力 F 将物体紧压在墙面上，物体处于静止状态，请画出物体在竖直方向上受到的力的示意图。(黑点表示重心) 9．(2018·安徽)如图甲所示，物块 A 在一固定的斜面上保持静止，可将物块 A 看成一个有质量的点(如图乙)。请在图乙中画出物块的受力示意图。 10．(2018·贵港)如图所示，A 物体处于静止状态，B 物体在拉力作用下向右运动。请在图中画出 A 物体的受力示意图(力的作用点在图中已标出)。 11．(2018·阜新)如图所示，请画出水中正在下沉的铁球的受力示意图。(水的阻力忽略不计) 12．(2018·白银)如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力 G 和浮力 F 浮的示意图。 13．将漂浮的物块用一根质量、体积可忽略的细线系住，细线一端固定在容器底部，如图所示，请你画出物块受力的示意图。 14．(2018·北京)如图所示，将一个小球浸没在水中由静止释放，请根据小球的受力情况分析其可能出现的运动情况。(可画受力示意图辅助说明) 15．请画出门手柄受到的压力 F 的力臂 l。 16．(2018·菏泽)如图所示，杠杆 OA 在动力 F1 的作用下处于静止状态，请你画出阻力 F2 及阻力臂 L2。 17．(2018·广东)如图所示，轻质杠杆 OA 可绕 O...
