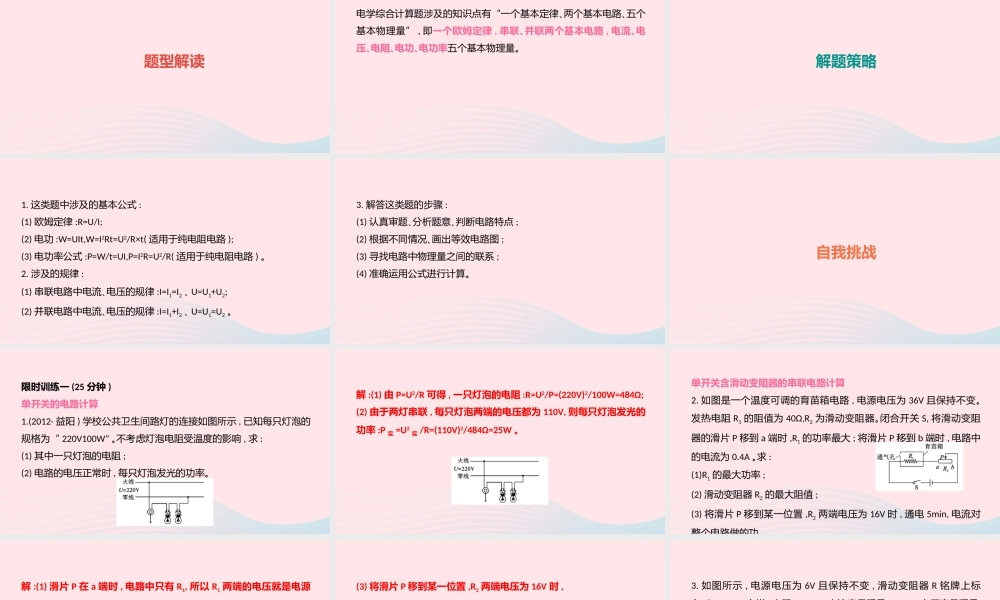

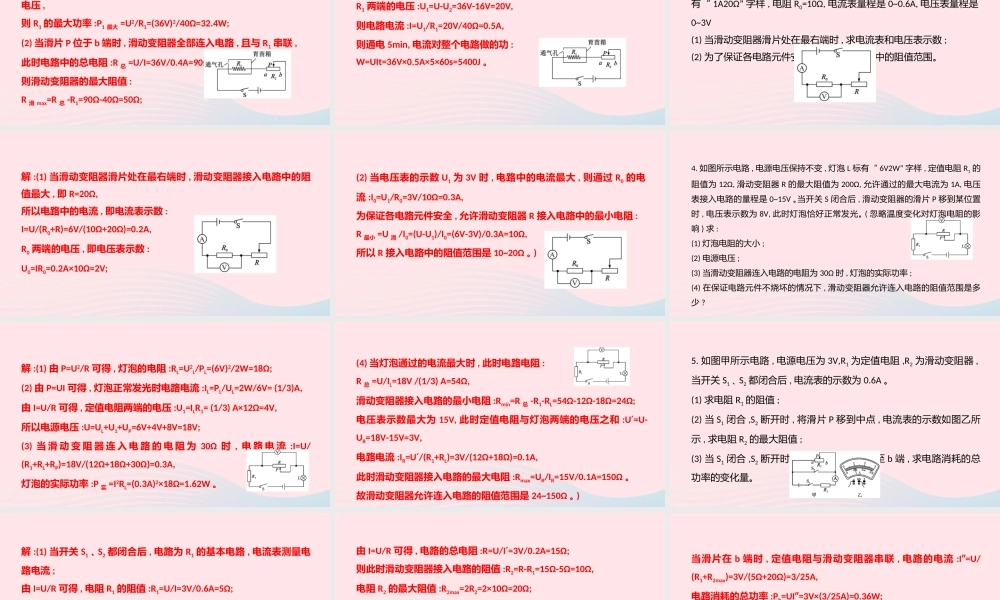

类型 2 电学综合计算题型解读电学综合计算题涉及的知识点有“一个基本定律､两个基本电路､五个基本物理量” , 即一个欧姆定律 , 串联､并联两个基本电路 , 电流､电压､电阻､电功､电功率五个基本物理量｡解题策略1. 这类题中涉及的基本公式 :(1) 欧姆定律 :R=U/I;(2) 电功 :W=UIt,W=I2Rt=U2/R×t( 适用于纯电阻电路 );(3) 电功率公式 :P=W/t=UI,P=I2R=U2/R( 适用于纯电阻电路 ) ｡2. 涉及的规律 :(1) 串联电路中电流､电压的规律 :I=I1=I2 ､ U=U1+U2;(2) 并联电路中电流､电压的规律 :I=I1+I2 ､ U=U1=U2 ｡3. 解答这类题的步骤 :(1) 认真审题､分析题意､判断电路特点 ;(2) 根据不同情况､画出等效电路图 ;(3) 寻找电路中物理量之间的联系 ;(4) 准确运用公式进行计算｡自我挑战限时训练一 (25 分钟 )单开关的电路计算1.(2012· 益阳 ) 学校公共卫生间路灯的连接如图所示 , 已知每只灯泡的规格为“ 220V100W” ｡不考虑灯泡电阻受温度的影响 , 求 :(1) 其中一只灯泡的电阻 ;(2) 电路的电压正常时 , 每只灯泡发光的功率｡解 :(1) 由 P=U2/R 可得 , 一只灯泡的电阻 :R=U2/P=(220V)2/100W=484Ω;(2) 由于两灯串联 , 每只灯泡两端的电压都为 110V, 则每只灯泡发光的功率 :P 实 =U2实 /R=(110V)2/484Ω=25W ｡单开关含滑动变阻器的串联电路计算2. 如图是一个温度可调的育苗箱电路 , 电源电压为 36V 且保持不变｡发热电阻 R1 的阻值为 40Ω,R2 为滑动变阻器｡闭合开关 S, 将滑动变阻器的滑片 P 移到 a 端时 ,R1 的功率最大 ; 将滑片 P 移到 b 端时 , 电路中的电流为 0.4A ｡求 :(1)R1 的最大功率 ;(2) 滑动变阻器 R2 的最大阻值 ;(3) 将滑片 P 移到某一位置 ,R2 两端电压为 16V 时 , 通电 5min, 电流对整个电路做的功｡解 :(1) 滑片 P 在 a 端时 , 电路中只有 R1, 所以 R1 两端的电压就是电源电压 ,则 R1 的最大功率 :P1 最大 =U2/R1=(36V)2/40Ω=32.4W;(2) 当滑片 P 位于 b 端时 , 滑动变阻器全部连入电路 , 且与 R1 串联 ,此时电路中的总电阻 :R 总 =U/I=36V/0.4A=90Ω,则滑动变阻器的最大阻值 :R 滑 max=R 总 -R1=90Ω-40Ω=50Ω;(3) 将滑片 P 移到某一位置 ,R2 两端电压为 16V 时 ,R1 两端的电压 :U1=U-U2=36V-16V=20V,则电路电流 :I=U1/R1=20V/40Ω=0.5A,则通电...
