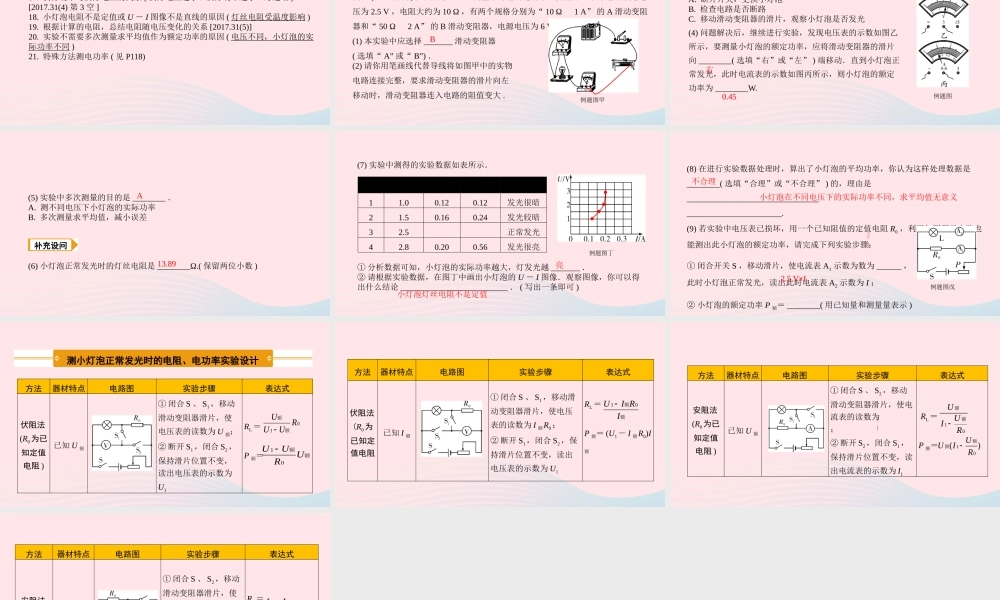

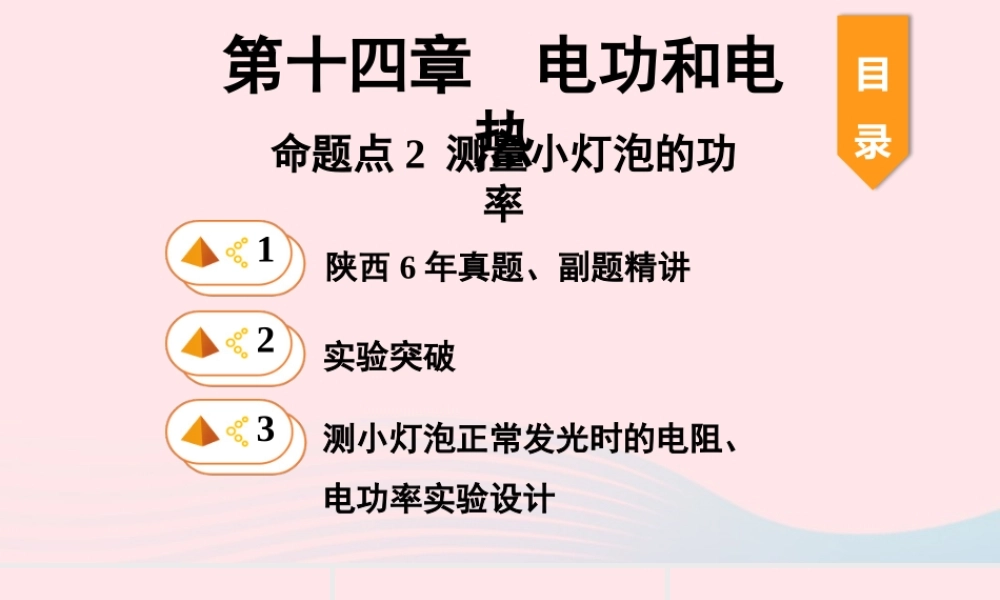

目录陕西 6 年真题、副题精讲1实验突破2测小灯泡正常发光时的电阻、电功率实验设计3命题点 2 测量小灯泡的功率第十四章 电功和电热陕西 6 年真题、副题精讲练1. (2017 陕西 31 题 8 分 ) 小华观察家中手电筒，发现里面只有一个 LED 灯，其额定电压为 1.5 V ，他想测出该 LED 灯的额定功率．(1) 请在图甲中用笔画线代替导线完成实物电路的连接．第 1 题图甲(2) 连接电路时，开关应处于 ________( 选填“断开”或“闭合” ) 状态，滑动变阻器的滑片应处于最 ______( 选填“左”或“右” ) 端．(3) 连好电路后闭合开关，发现 LED 灯不发光，电流表示数几乎为 0 ，电压表示数约为 3 V ，则该电路的故障可能是 LED 灯 ________( 选填“短路”或“断路” ) ．断开左断路(4) 排除故障后，经过多次测量得到实验数据如下：实验序号电压 U/V电流 I/A电功率 P/W11.00.300.3021.20.420.5031.5 第 3 次实验时，电流表示数如图乙所示，读数为 ________A ，则该 LED 灯的额定功率为 ________W ．当灯两端的实际电压小于额定电压时，实际功率 ______ 额定功率．(5) 进一步分析发现，当 LED 灯两端的电压增大时，其电阻将 _______________ ．0.580.87小于减小 ( 或变小 )第 1 题图乙第 2 题图甲拓展训练2. 在测量标有“ 2.5 V 0.3 A” 小灯泡电功率的实验中，提供的器材有：电压为 6 V 的电源、电流表、电压表、开关各一个，导线若干，规格分别为“ 10 Ω1 A” 、“ 50 Ω 1.5 A” 的两个滑动变阻器．(1) 完成此实验应选用规格为 _________________ 的滑动变阻器接入电路．(2) 选择合适器材后，按图甲连接电路 . 闭合开关，发现小灯泡不亮，电压表有示数，电流表无示数 . 出现此现象的原因是________________________________________________________.“50 Ω 1.5 A”灯泡发生断路 ( 只要写出与电压表并联的电路任意一处断路均可 )(3) 排除故障后进行实验．根据实验数据绘制了小灯泡中的电流随其两端电压变化关系的图像如图乙．请在图丙中标出电流表的示数为 0.2 A 时指针的位置，从图乙中找出此时对应的电压值为 ________ V.第 2 题图1(4) 分析图乙图像可得小灯泡的额定功率为 ______ W ，此时灯泡电阻为________ Ω( 结果保留 1 位小数 ) ．(5) 分析图乙图像，小灯泡灯丝的电阻随电压的增大而变大 . 发生这种现象的原因是____...
