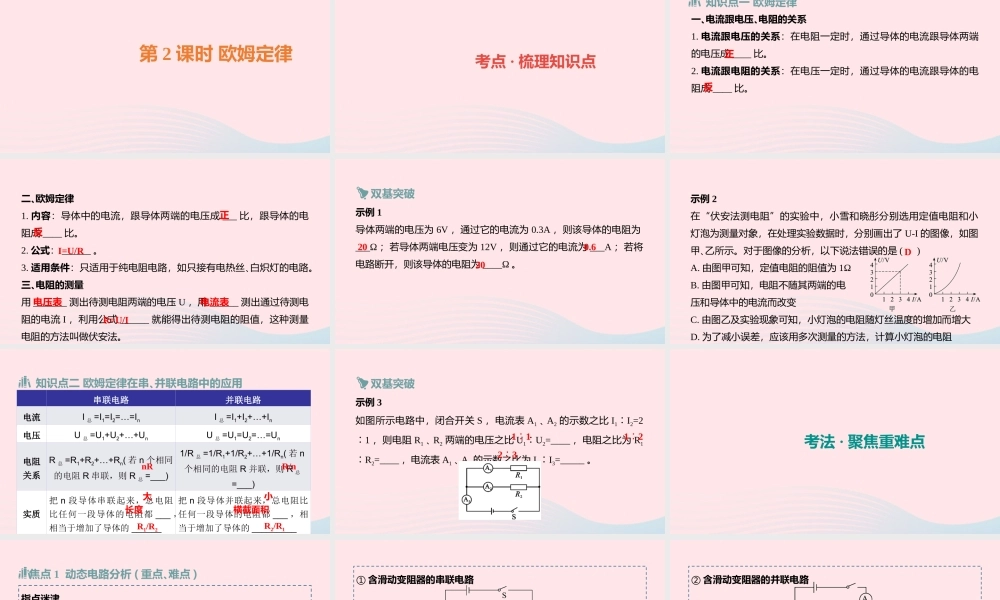

第 6 讲 电路及欧姆定律第 2 课时 欧姆定律考点 · 梳理知识点知识点一 欧姆定律一､电流跟电压､电阻的关系1. 电流跟电压的关系：在电阻一定时，通过导体的电流跟导体两端的电压成 ____ 比。2. 电流跟电阻的关系：在电压一定时，通过导体的电流跟导体的电阻成 ____ 比。正反二､欧姆定律1. 内容：导体中的电流，跟导体两端的电压成 ___ 比，跟导体的电阻成 ____ 比。2. 公式： ______ 。3. 适用条件：只适用于纯电阻电路，如只接有电热丝､白炽灯的电路。三､电阻的测量用 _______ 测出待测电阻两端的电压 U ，用 ______ 测出通过待测电阻的电流 I ，利用公式 ______ 就能得出待测电阻的阻值，这种测量电阻的方法叫做伏安法。正反I=U/R电压表电流表R=U/I示例 1导体两端的电压为 6V ，通过它的电流为 0.3A ，则该导体的电阻为___Ω ；若导体两端电压变为 12V ，则通过它的电流为 ___A ；若将电路断开，则该导体的电阻为 ____Ω 。双基突破200.620示例 2在“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了 U-I 的图像，如图甲､乙所示。对于图像的分析，以下说法错误的是 ( )A. 由图甲可知，定值电阻的阻值为 1ΩB. 由图甲可知，电阻不随其两端的电压和导体中的电流而改变C. 由图乙及实验现象可知，小灯泡的电阻随灯丝温度的增加而增大D. 为了减小误差，应该用多次测量的方法，计算小灯泡的电阻D知识点二 欧姆定律在串､并联电路中的应用串联电路并联电路电流I 总 =I1=I2=…=InI 总 =I1+I2+…+In电压U 总 =U1+U2+…+UnU 总 =U1=U2=…=Un电阻关系R 总 =R1+R2+…+Rn( 若 n 个相同的电阻 R 串联，则 R 总 =___)1/R 总 =1/R1+1/R2+…+1/Rn( 若 n个相同的电阻 R 并联，则 R 总=___)实质把 n 段导体串联起来，总电阻比任何一段导体的电阻都 ___ ，相当于增加了导体的 ______把 n 段导体并联起来，总电阻比任何一段导体的电阻都 ___ ，相当于增加了导体的 _________应用分压原理： U1/U2=______分流原理： I1/I2=______nRR/n大长度小横截面积R1/R2R2/R1示例 3如图所示电路中，闭合开关 S ，电流表 A1 ､ A2 的示数之比 I1I∶ 2=21∶ ，则电阻 R1 ､ R2 两端的电压之比 U1U∶2=____ ，电阻之比为 R1R∶2=____ ，电流表 A1 ､ A3 的示数之比为 I1I∶ 3=_____ 。双基突破11...
