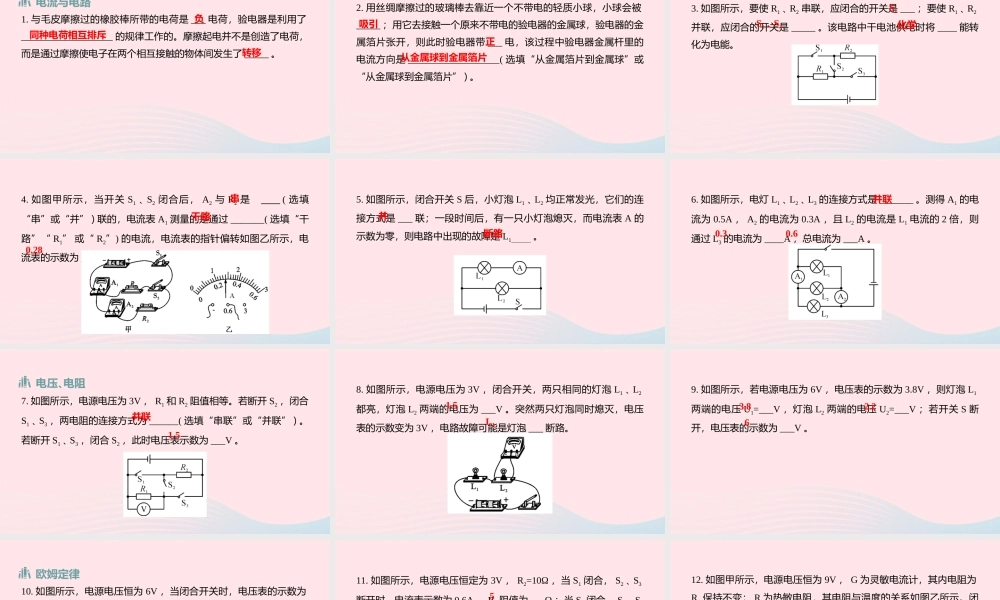

类型 5 电和磁学1. 与毛皮摩擦过的橡胶棒所带的电荷是 ___ 电荷，验电器是利用了___________________ 的规律工作的。摩擦起电并不是创造了电荷，而是通过摩擦使电子在两个相互接触的物体间发生了 _____ 。负同种电荷相互排斥转移电流与电路2. 用丝绸摩擦过的玻璃棒去靠近一个不带电的轻质小球，小球会被_____ ；用它去接触一个原来不带电的验电器的金属球，验电器的金属箔片张开，则此时验电器带 ___ 电，该过程中验电器金属杆里的电流方向是 ___________________( 选填“从金属箔片到金属球”或“从金属球到金属箔片” ) 。吸引正从金属球到金属箔片3. 如图所示，要使 R1 ､ R2 串联，应闭合的开关是 ___ ；要使 R1 ､ R2并联，应闭合的开关是 _____ 。该电路中干电池供电时将 ____ 能转化为电能。S2S1 ､ S3化学4. 如图甲所示，当开关 S1 ､ S2 闭合后， A2 与 R2 是 ( 选填“串”或“并” ) 联的，电流表 A1 测量的是通过 _______( 选填“干路”“ R1” 或“ R2”) 的电流，电流表的指针偏转如图乙所示，电流表的示数为 _____A 。串干路0.285. 如图所示，闭合开关 S 后，小灯泡 L1 ､ L2 均正常发光，它们的连接方式是 ___ 联；一段时间后，有一只小灯泡熄灭，而电流表 A 的示数为零，则电路中出现的故障是 L1_______ 。并断路6. 如图所示，电灯 L1 ､ L2 ､ L3 的连接方式是 _______ 。测得 A1 的电流为 0.5A ， A2 的电流为 0.3A ，且 L2 的电流是 L1 电流的 2 倍，则通过 L3 的电流为 ____A ，总电流为 ___A 。并联0.30.67. 如图所示，电源电压为 3V ， R1 和 R2 阻值相等。若断开 S2 ，闭合S1 ､ S3 ，两电阻的连接方式为 ______( 选填“串联”或“并联” ) 。若断开 S1 ､ S3 ，闭合 S2 ，此时电压表示数为 ___V 。并联电压､电阻1.58. 如图所示，电源电压为 3V ，闭合开关，两只相同的灯泡 L1 ､ L2都亮，灯泡 L2 两端的电压为 ___V 。突然两只灯泡同时熄灭，电压表的示数变为 3V ，电路故障可能是灯泡 ___ 断路。1.5L29. 如图所示，若电源电压为 6V ，电压表的示数为 3.8V ，则灯泡 L1两端的电压 U1=___V ，灯泡 L2 两端的电压 U2=___V ；若开关 S 断开，电压表的示数为 ___V 。3.82.2610. 如图所示，电源电压恒为 6V ，当闭合开关时，电压表的示数为4V ，则灯泡 L2 两...
