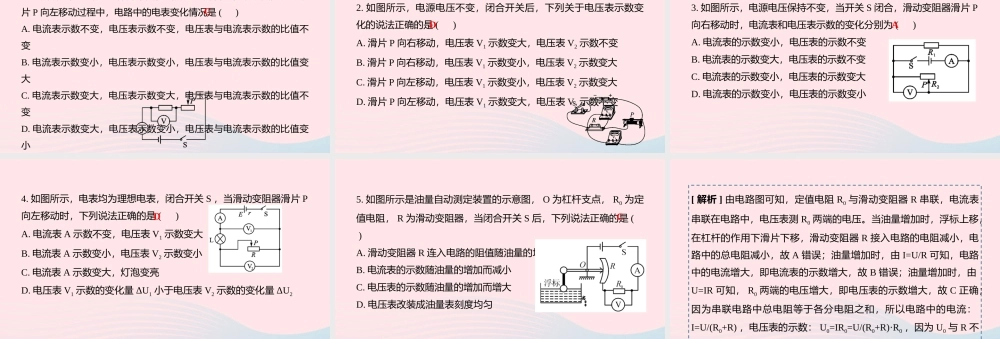

类型 5 动态电路的定性分析1. 如图所示，电源电压保持不变，当开关 S 闭合时，滑动变阻器的滑片 P 向左移动过程中，电路中的电表变化情况是 ( )A. 电流表示数不变，电压表示数不变，电压表与电流表示数的比值不变B. 电流表示数变小，电压表示数变小，电压表与电流表示数的比值变大C. 电流表示数变大，电压表示数变大，电压表与电流表示数的比值不变D. 电流表示数变大，电压表示数变小，电压表与电流表示数的比值变小C2. 如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是 ( )A. 滑片 P 向右移动，电压表 V1 示数变大，电压表 V2 示数不变B. 滑片 P 向右移动，电压表 V1 示数变小，电压表 V2 示数变大C. 滑片 P 向左移动，电压表 V1 示数变小，电压表 V2 示数变大D. 滑片 P 向左移动，电压表 V1 示数变大，电压表 V2 示数不变D3. 如图所示，电源电压保持不变，当开关 S 闭合，滑动变阻器滑片 P向右移动时，电流表和电压表示数的变化分别为 ( )A. 电流表的示数变小，电压表的示数不变B. 电流表的示数变大，电压表的示数不变C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变小，电压表的示数变小A4. 如图所示，电表均为理想电表，闭合开关 S ，当滑动变阻器滑片 P向左移动时，下列说法正确的是 ( )A. 电流表 A 示数不变，电压表 V1 示数变大B. 电流表 A 示数变小，电压表 V2 示数变小C. 电流表 A 示数变大，灯泡变亮D. 电压表 V1 示数的变化量 ΔU1 小于电压表 V2 示数的变化量 ΔU2D5. 如图所示是油量自动测定装置的示意图， O 为杠杆支点， R0 为定值电阻， R 为滑动变阻器，当闭合开关 S 后，下列说法正确的是 ( )A. 滑动变阻器 R 连入电路的阻值随油量的增加而增大B. 电流表的示数随油量的增加而减小C. 电压表的示数随油量的增加而增大D. 电压表改装成油量表刻度均匀C[ 解析 ] 由电路图可知，定值电阻 R0 与滑动变阻器 R 串联，电流表串联在电路中，电压表测 R0 两端的电压。当油量增加时，浮标上移，在杠杆的作用下滑片下移，滑动变阻器 R 接入电路的电阻减小，电路中的总电阻减小，故 A 错误；油量增加时，由 I=U/R 可知，电路中的电流增大，即电流表的示数增大，故 B 错误；油量增加时，由U=IR 可知， R0 两端的电压增大，即电压表的示数增大，故 C 正确；因为串联电路中总电阻等于各分电阻之和，所以电路中的电流：I=U/(R0+R) ，电压表的示数： U0=IR0=U/(R0+R)·R0 ，因为 U0 与 R 不成正比，所以电压表改装成油量表时，刻度不均匀，故 D 错误。故选 C 。
