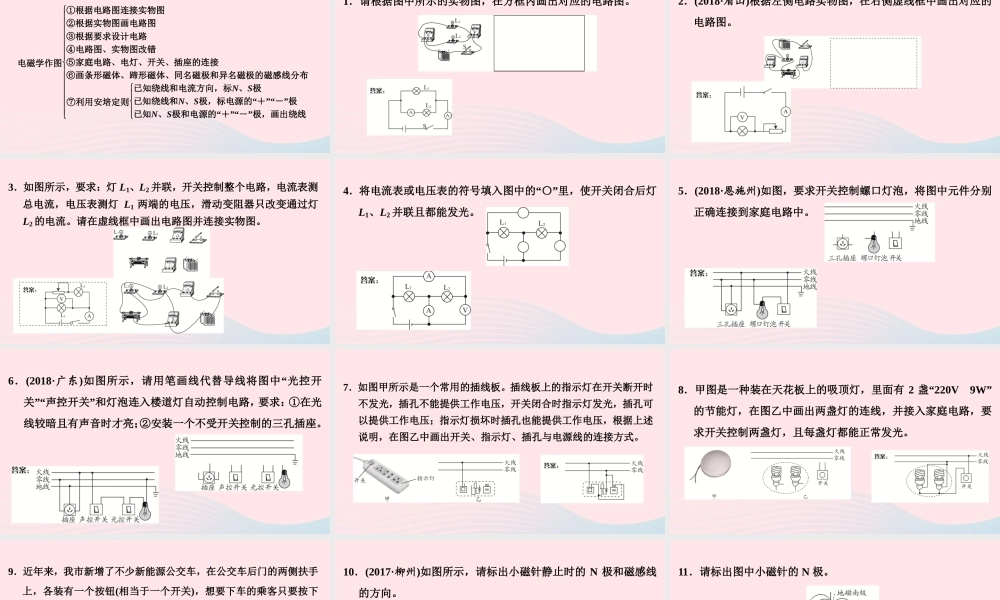

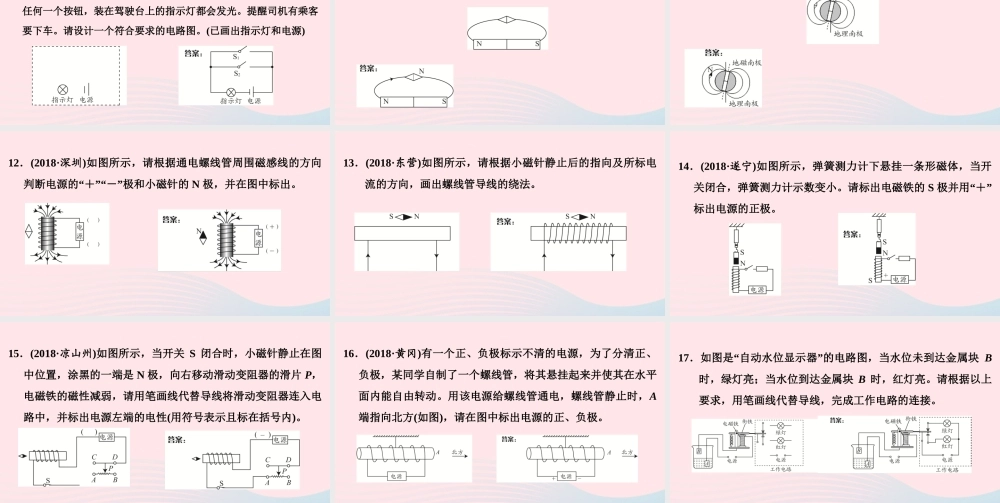

第二板块 专题训练 专题一 作图题三、电磁学作图电磁学作图①根据电路图连接实物图②根据实物图画电路图③根据要求设计电路④电路图、实物图改错⑤家庭电路、电灯、开关、插座的连接⑥画条形磁体、蹄形磁体、同名磁极和异名磁极的磁感线分布⑦利用安培定则已知绕线和电流方向，标N、S极已知绕线和N、S极，标电源的“＋”“－”极已知N、S极和电源的“＋”“－”极，画出绕线 1．请根据图中所示的实物图，在方框内画出对应的电路图。 2．(2018·眉山)根据左侧电路实物图，在右侧虚线框中画出对应的电路图。 3．如图所示，要求：灯 L1、L2 并联，开关控制整个电路，电流表测总电流，电压表测灯 L1 两端的电压，滑动变阻器只改变通过灯L2 的电流。请在虚线框中画出电路图并连接实物图。 4．将电流表或电压表的符号填入图中的“〇”里，使开关闭合后灯L1、L2 并联且都能发光。 5．(2018·恩施州)如图，要求开关控制螺口灯泡，将图中元件分别正确连接到家庭电路中。 6．(2018·广东)如图所示，请用笔画线代替导线将图中“光控开关”“声控开关”和灯泡连入楼道灯自动控制电路，要求：①在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座。 7．如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；指示灯损坏时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。 8．甲图是一种装在天花板上的吸顶灯，里面有 2 盏“220V 9W”的节能灯，在图乙中画出两盏灯的连线，并接入家庭电路，要求开关控制两盏灯，且每盏灯都能正常发光。 9．近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮(相当于一个开关)，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光。提醒司机有乘客要下车。请设计一个符合要求的电路图。(已画出指示灯和电源) 10．(2017·柳州)如图所示，请标出小磁针静止时的 N 极和磁感线的方向。 11．请标出图中小磁针的 N 极。 12．(2018·深圳)如图所示，请根据通电螺线管周围磁感线的方向判断电源的“＋”“－”极和小磁针的 N 极，并在图中标出。 13．(2018·东营)如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法。 14．(2018·遂宁)如图所...
