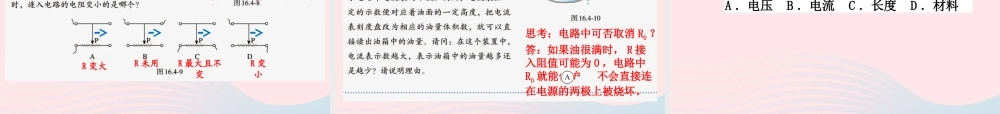

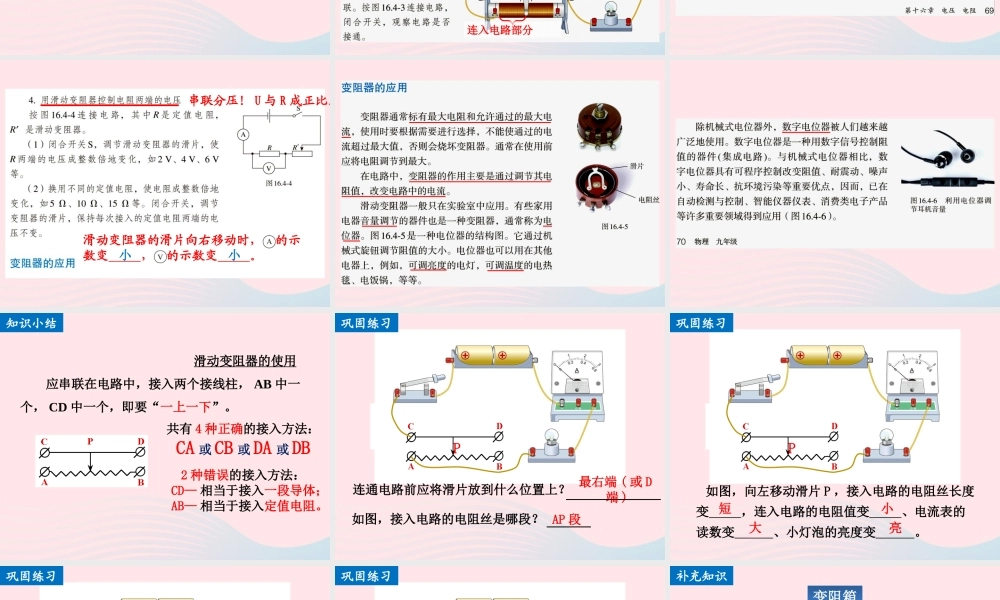

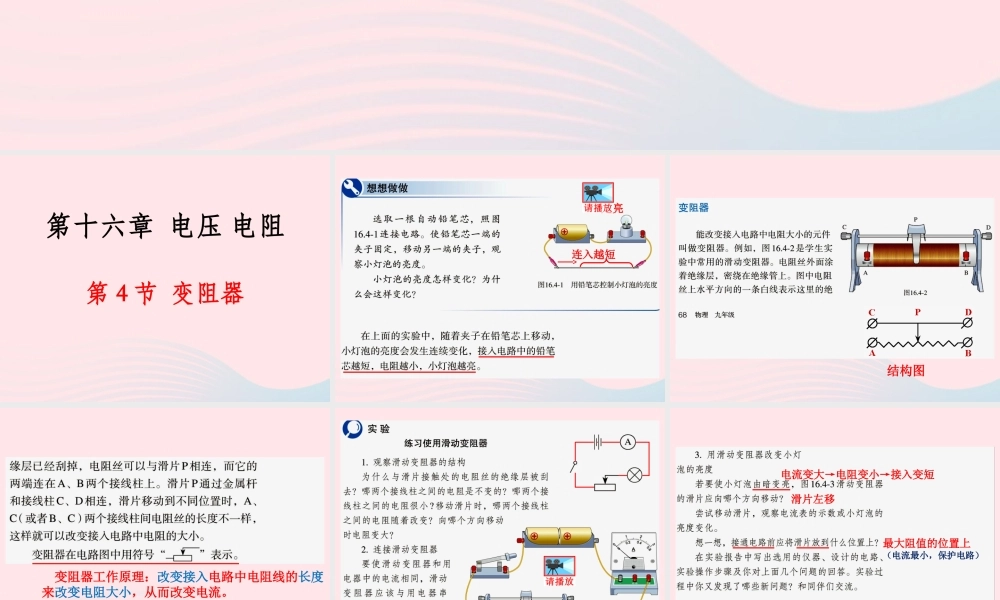

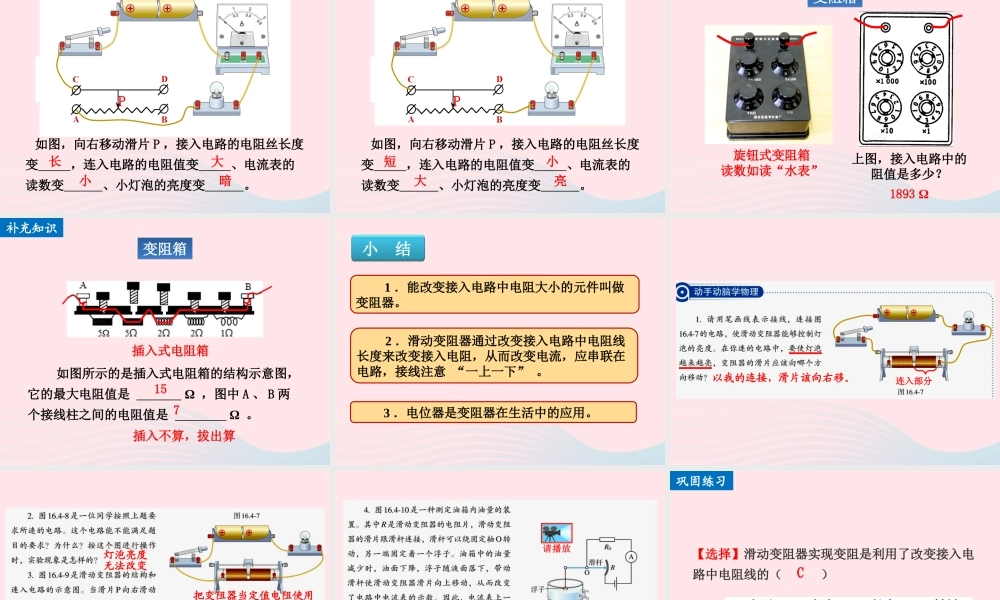

◎ 两眼一睁，开始竞争。◎ 方法、汗水、时间铸造成功，信念、专注、恒心实现梦想。◎ 讲方法，谋技巧，志在必得；稳心态，提效率，胜利在前。朗 读第十六章 电压 电阻第 4 节 变阻器连入越短越亮结构图 变阻器工作原理：改变接入电路中电阻线的长度来改变电阻大小，从而改变电流。连入电路部分电流变大→电阻变小→接入变短滑片左移最大阻值的位置上（电流最小，保护电路）串联分压！ U 与 R 成正比。滑动变阻器的滑片向右移动时， 的示数变 ， 的示数变 。小 小 滑动变阻器的使用 应串联在电路中，接入两个接线柱， AB 中一个， CD 中一个，即要“一上一下”。 共有 4 种正确的接入方法：CA 或 CB 或 DA 或 DB2 种错误的接入方法：CD— 相当于接入一段导体；AB— 相当于接入定值电阻。知识小结 P 如图，接入电路的电阻丝是哪段？ AP 段连通电路前应将滑片放到什么位置上？ 最右端 ( 或 D端 )巩固练习 如图，向左移动滑片 P ，接入电路的电阻丝长度变 ，连入电路的电阻值变 、电流表的读数变 、小灯泡的亮度变 。 P 短小大亮巩固练习 如图，向右移动滑片 P ，接入电路的电阻丝长度变 ，连入电路的电阻值变 、电流表的读数变 、小灯泡的亮度变 。 P 长大小暗巩固练习 如图，向右移动滑片 P ，接入电路的电阻丝长度变 ，连入电路的电阻值变 、电流表的读数变 、小灯泡的亮度变 。 P 短小大亮巩固练习旋钮式变阻箱读数如读“水表”上图，接入电路中的阻值是多少？1893 Ω补充知识变阻箱变阻箱插入式电阻箱 如图所示的是插入式电阻箱的结构示意图，它的最大电阻值是 Ω ，图中 A 、 B 两个接线柱之间的电阻值是 Ω 。157插入不算，拔出算补充知识变阻箱变阻箱 1 ．能改变接入电路中电阻大小的元件叫做变阻器。 3 ．电位器是变阻器在生活中的应用。 2 ．滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻，从而改变电流，应串联在电路，接线注意 “一上一下” 。小 结以我的连接，滑片该向右移。连入部分灯泡亮度无法改变把变阻器当定值电阻使用R 变大R 未用R 最大且不变R 变小思考：电路中可否取消 R0 ？答：如果油很满时， R 接入阻值可能为 0 ，电路中R0 就能保护 不会直接连在电源的两极上被烧坏。A ．电压B ．电流C ．长度D ．材料【选择】滑动变阻器实现变阻是利用了改变接入电路中电阻线的（ ） C巩固练习【选择】如图所...
