中考物理二轮复习 选择题04 类型四 电路故障分析题型突破课件VIP免费

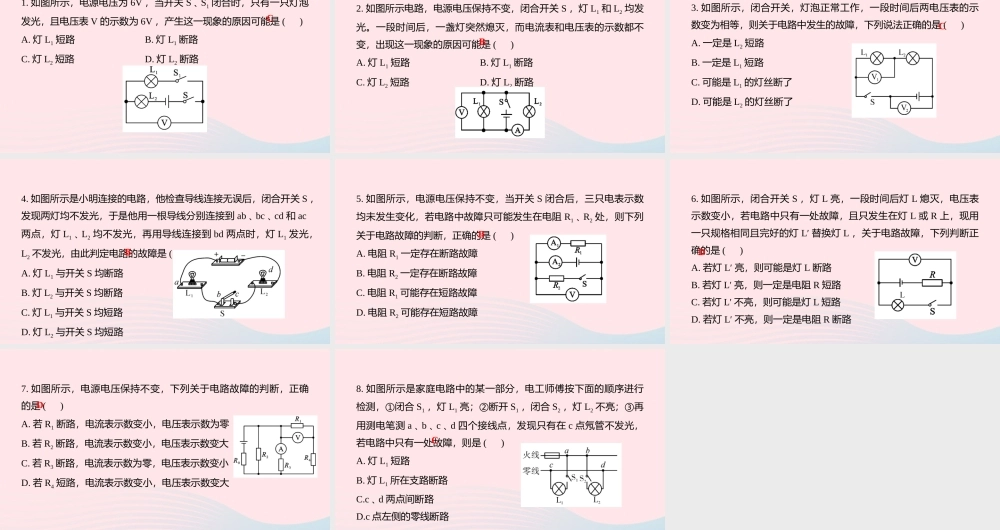

类型 4 电路故障分析1. 如图所示，电源电压为 6V ，当开关 S ､ S1 闭合时，只有一只灯泡发光，且电压表 V 的示数为 6V ，产生这一现象的原因可能是 ( )A. 灯 L1 短路B. 灯 L1 断路C. 灯 L2 短路D. 灯 L2 断路C2. 如图所示电路，电源电压保持不变，闭合开关 S ，灯 L1 和 L2 均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是 ( )A. 灯 L1 短路B. 灯 L1 断路C. 灯 L2 短路D. 灯 L2 断路B3. 如图所示，闭合开关，灯泡正常工作，一段时间后两电压表的示数变为相等，则关于电路中发生的故障，下列说法正确的是 ( )A. 一定是 L2 短路B. 一定是 L1 短路C. 可能是 L1 的灯丝断了D. 可能是 L2 的灯丝断了C4. 如图所示是小明连接的电路，他检查导线连接无误后，闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到 ab ､ bc ､ cd 和 ac两点，灯 L1 ､ L2 均不发光，再用导线连接到 bd 两点时，灯 L1 发光，L2 不发光，由此判定电路的故障是 ( )A. 灯 L1 与开关 S 均断路B. 灯 L2 与开关 S 均断路C. 灯 L1 与开关 S 均短路D. 灯 L2 与开关 S 均短路B5. 如图所示，电源电压保持不变，当开关 S 闭合后，三只电表示数均未发生变化，若电路中故障只可能发生在电阻 R1 ､ R2 处，则下列关于电路故障的判断，正确的是 ( )A. 电阻 R1 一定存在断路故障B. 电阻 R2 一定存在断路故障C. 电阻 R1 可能存在短路故障D. 电阻 R2 可能存在短路故障B6. 如图所示，闭合开关 S ，灯 L 亮，一段时间后灯 L 熄灭，电压表示数变小，若电路中只有一处故障，且只发生在灯 L 或 R 上，现用一只规格相同且完好的灯 L′ 替换灯 L ，关于电路故障，下列判断正确的是 ( )A. 若灯 L′ 亮，则可能是灯 L 断路B. 若灯 L′ 亮，则一定是电阻 R 短路C. 若灯 L′ 不亮，则可能是灯 L 短路D. 若灯 L′ 不亮，则一定是电阻 R 断路D7. 如图所示，电源电压保持不变，下列关于电路故障的判断，正确的是 ( )A. 若 R1 断路，电流表示数变小，电压表示数为零B. 若 R2 断路，电流表示数变小，电压表示数变大C. 若 R3 断路，电流表示数为零，电压表示数变小D. 若 R4 短路，电流表示数变小，电压表示数变大D8. 如图所示是家庭电路中的某一部分，电工师傅按下面的顺序进行检测，①闭合 S1 ，灯 L1 亮；②断开 S1 ，闭合 S2 ，灯 L2 不亮；③再用测电笔测 a ､ b ､ c ､ d 四个接线点，发现只有在 c 点氖管不发光，若电路中只有一处故障，则是 ( )A. 灯 L1 短路B. 灯 L1 所在支路断路C.c ､ d 两点间断路D.c 点左侧的零线断路C
