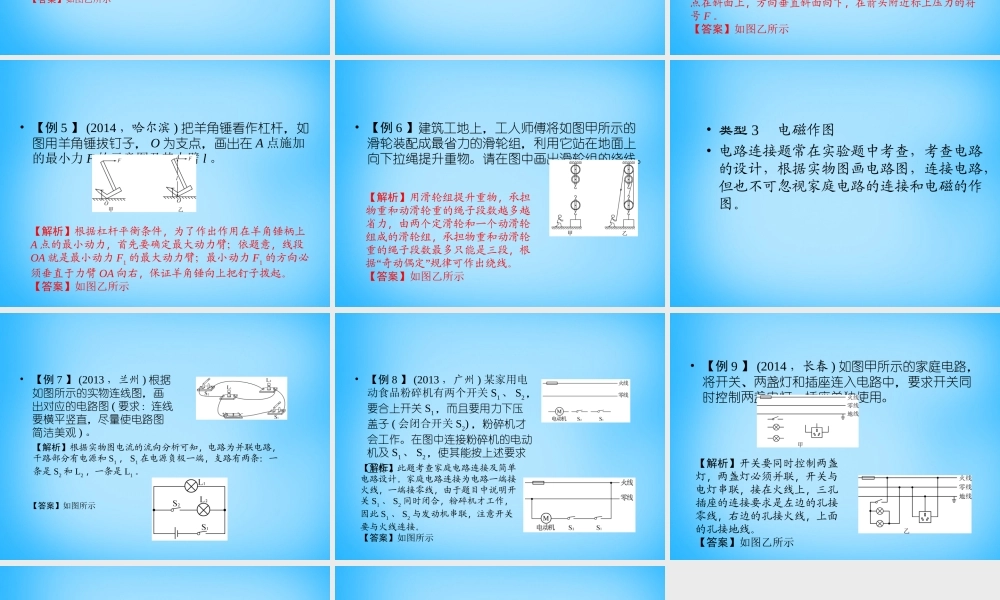

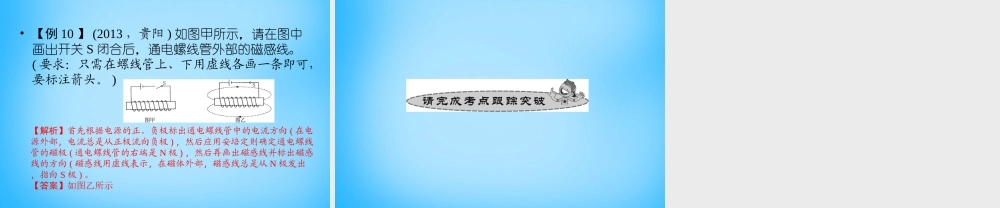

人教版物理作图题专题二题型指南 作图题是中考的重要题型之一，它主要考查学生的识图、作图以及与作图有关的综合解答能力。主要考查三个方面：光学作图、力学作图和电磁作图等。类型 1 光学作图光学作图主要有根据光的反射 ( 包括平面镜成像的特点 ) 作图、根据光的折射规律作图、根据凸透镜和凹透镜的三条特殊光线作图。 • 【例 1 】 (2012 ，河北 ) 小明身高 1.7 m ，站在竖直放置的平面镜前 1 m 处，他在镜中的像高是 ____ m ，他到像的距离是 ____ m 。若将一块木板放在平面镜前，如图所示，请画图说明他能否通过平面镜看到自己的脚尖。 【解析】物体在平面镜中所成的是正立、等大的虚像，像与物体大小相等，故像高是 1.7 m ；像到镜面的距离和物体到镜面的距离相等，故他到像的距离为 1 m ＋ 1 m ＝ 2 m ；平面镜成像的特点可概括为像物“对称”，根据数学上的对称知识可作出物体在平面镜中所成的像。【答案】 1.7 2 如图乙所示 • 【例 2 】 ( 黄冈中考 ) 如图甲所示，潜水员眼睛在水下 A点处， B 点有条小鱼， C 点有只小鸟，请作出潜水员观察鱼、鸟的光路图。• 【解析】本题综合考查光的折射和直线传播。潜水员的眼睛在水里，看到水里的小鱼，是由于光由 B 点沿直线传播到人的眼睛里；人眼看到岸上的小鸟，是光由空气中的 C点传出 ，在水面发生折射后进入人眼的，注意光的传播方向不要画反了，眼睛是接收光线的。 【答案】如图乙所示 • 【例 3 】 (2014 ，南京改编 ) 如图甲所示， O 为凸透镜的光心， F 为凸透镜的两个焦点，请在图中画出光源 S 经凸透镜所成的像 S′ 。 【解析】根据凸透镜的三条特殊光线作出任意两条相交即是像点 S′ 。【答案】如图乙所示 • 类型 2 力学作图• 力学作图主要考查力的示意图、杠杆的示意图和滑轮组的装配等。如物体受到的重力、摩擦力、压力、支持力等，也常考查简单机械作最小力、力臂或滑轮组的绕线。 • 【例 4 】 (2013 ，广东 ) 如图甲所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图。 【解析】画木块所受重力示意图时，作图点在木块的中心，方向竖直向下，在箭头附近标上重力的符号 G ；压力的作用点在斜面上，方向垂直斜面向下，在箭头附近标上压力的符号 F 。【答案】如图乙所示 • 【例 5 】 (2014 ，哈尔滨 ) 把羊角锤看作杠杆，如图用羊角锤拔...
