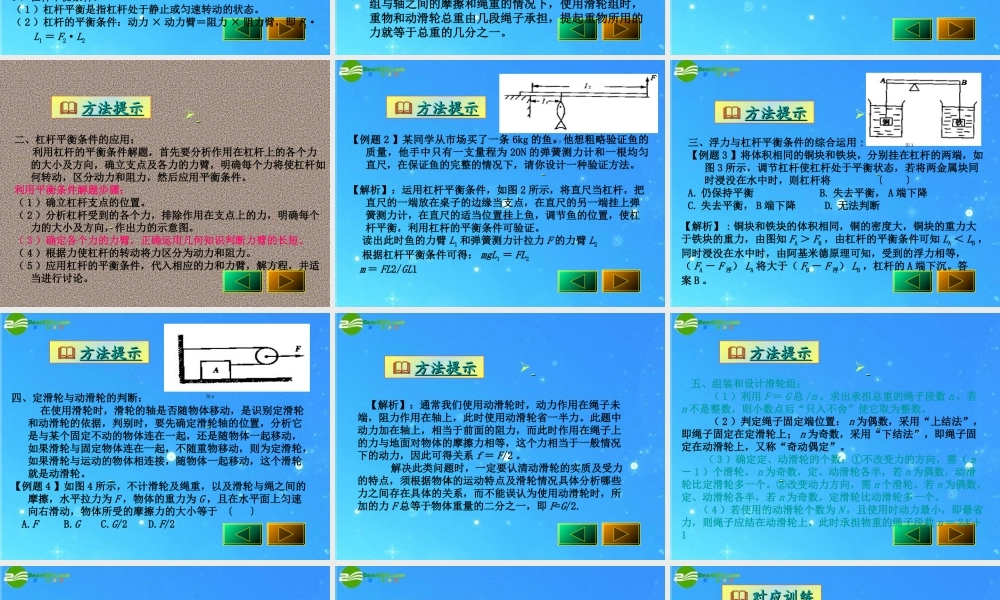

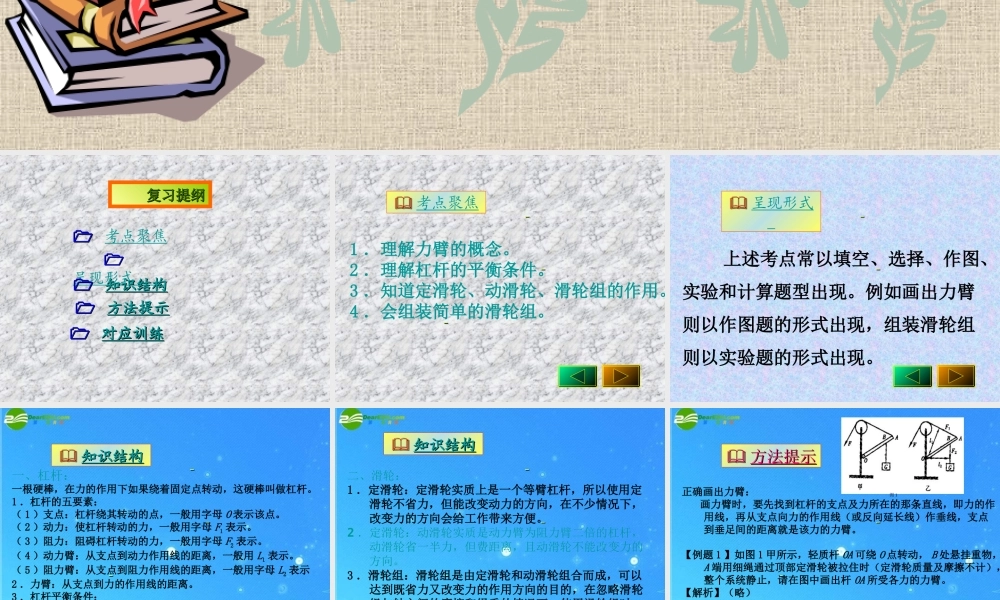

中考复习之 中考复习之 简单机械 简单机械 复习提纲复习提纲 考点聚焦 呈现形式 知识结构知识结构 对应训练对应训练 方法提示方法提示 考点聚焦 1 ．理解力臂的概念。2 ．理解杠杆的平衡条件。3 ．知道定滑轮、动滑轮、滑轮组的作用。4 ．会组装简单的滑轮组。 呈现形式 上述考点常以填空、选择、作图、实验和计算题型出现。例如画出力臂则以作图题的形式出现，组装滑轮组则以实验题的形式出现。 知识结构知识结构 一、杠杆：一根硬棒，在力的作用下如果绕着固定点转动，这硬棒叫做杠杆。1 ．杠杆的五要素：（ 1 ）支点：杠杆绕其转动的点，一般用字母 O 表示该点。（ 2 ）动力：使杠杆转动的力，一般用字母 F1 表示。（ 3 ）阻力：阻碍杠杆转动的力，一般用字母 F2 表示。（ 4 ）动力臂：从支点到动力作用线的距离，一般用 L1 表示。（ 5 ）阻力臂：从支点到阻力作用线的距离，一般用字母 L2 表示2 ．力臂：从支点到力的作用线的距离。3 ．杠杆平衡条件：（ 1 ）杠杆平衡是指杠杆处于静止或匀速转动的状态。（ 2 ）杠杆的平衡条件：动力 × 动力臂＝阻力 × 阻力臂，即 F1·L1 ＝ F2·L2 知识结构知识结构 二、滑轮：1 ．定滑轮：定滑轮实质上是一个等臂杠杆，所以使用定滑轮不省力，但能改变动力的方向，在不少情况下，改变力的方向会给工作带来方便。2 ．定滑轮：动滑轮实质是动力臂为阻力臂二倍的杠杆，动滑轮省一半力，但费距离，且动滑轮不能改变力的方向。3 ．滑轮组：滑轮组是由定滑轮和动滑轮组合而成，可以达到既省力又改变力的作用方向的目的，在忽略滑轮组与轴之间的摩擦和绳重的情况下，使用滑轮组时，重物和动滑轮总重由几段绳子承担，提起重物所用的力就等于总重的几分之一。 方法提示方法提示 正确画出力臂： 画力臂时，要先找到杠杆的支点及力所在的那条直线，即力的作用线，再从支点向力的作用线（或反向延长线）作垂线，支点到垂足间的距离就是该力的力臂。【例题 1 】如图 1 甲所示，轻质杆 OA 可绕 O 点转动， B 处悬挂重物，A 端用细绳通过顶部定滑轮被拉住时（定滑轮质量及摩擦不计），整个系统静止，请在图中画出杆 OA 所受各力的力臂。【解析】（略）图 1 方法提示方法提示 二、杠杆平衡条件的应用： 利用杠杆的平衡条件解题，首先要分析作用在杠杆上的各个力的大小及方...
