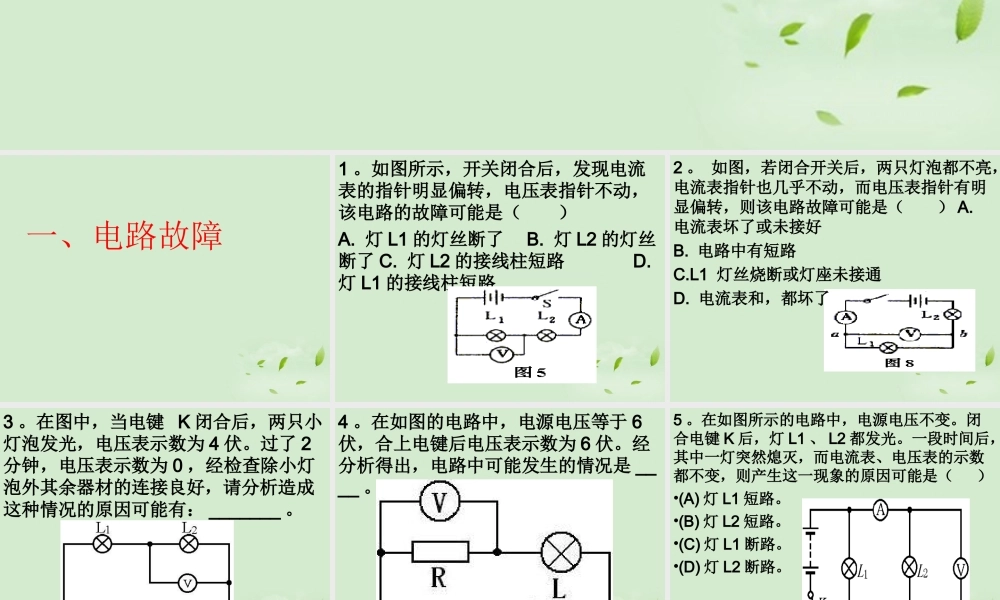

电压、电阻中考物理专题提升：电压、电阻 一、电路故障 1 。如图所示，开关闭合后，发现电流表的指针明显偏转，电压表指针不动，该电路的故障可能是（ ）A. 灯 L1 的灯丝断了 B. 灯 L2 的灯丝断了 C. 灯 L2 的接线柱短路 D. 灯 L1 的接线柱短路 2 。 如图，若闭合开关后，两只灯泡都不亮，电流表指针也几乎不动，而电压表指针有明显偏转，则该电路故障可能是（ ） A. 电流表坏了或未接好B. 电路中有短路C.L1 灯丝烧断或灯座未接通 D. 电流表和，都坏了 3 。在图中，当电键 K 闭合后，两只小灯泡发光，电压表示数为 4 伏。过了 2分钟，电压表示数为 0 ，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有： _______ 。 4 。在如图的电路中，电源电压等于 6伏，合上电键后电压表示数为 6 伏。经分析得出，电路中可能发生的情况是 ____ 。 5 。在如图所示的电路中，电源电压不变。闭合电键 K 后，灯 L1 、 L2 都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）•(A) 灯 L1 短路。 •(B) 灯 L2 短路。 •(C) 灯 L1 断路。 •(D) 灯 L2 断路。 •6 。在图的电路中 , 电源电压不变。闭合电键 K ，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 （ ） (A) 灯 L 可能变亮。 (B) 灯 L 亮度可能不变。(C) 电阻 R 可能断路。 (D) 电阻 R 可能短路。 •7 。在图的电路中，电源电压不变。闭合电键 K后，灯 L1 、 L2 都发光，—段时间后，其中的一盏灯突然变亮，而电压表 Vl 的示数变小，电压表V2 的示数变大，则产生这一现象的原因是 ( )•(A) 灯 L1 断路。 • (B) 灯 Ll 短路。•(C) 灯 L2 断路。 •(D) 灯 L2 短路。 二、综合题 •1 、在高压输电铁塔上一般都有“高压危险”的警示牌，然而停留在一根高压线上的小鸟却不会触电，这可能是因为（ ）A ．小鸟本身能耐高压B ．小鸟是绝缘体，所以不会触电C ．高压线外包着一层绝缘层D ．小鸟两爪间的电压很低 2 、小璇按照物理属性的不同将六种物品分成了甲、乙两组，其中甲组有铝条、铅笔芯、水银；乙组有玻璃、陶瓷片、干木棒，小璇这样分类所依据的物理属性是（ ）•A ．密度•B ．导电性•C ．硬度•D ．磁性 3 、（ 10· 桂林）如图的电路中，各个元件均能正常工作。当...
