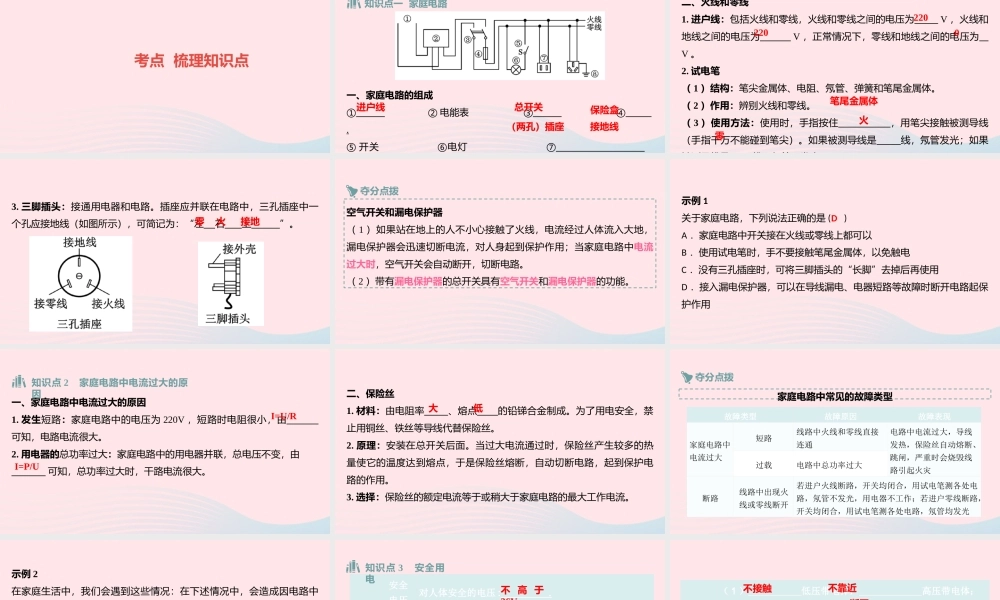

第十八讲 生活用电考点 梳理知识点知识点一 家庭电路一、家庭电路的组成① ② 电能表 ③ ④
⑤ 开关 ⑥电灯 ⑦ ⑧ ______进户线总开关保险盒（两孔）插座 接地线二、火线和零线1
进户线：包括火线和零线，火线和零线之间的电压为 V ，火线和地线之间的电压为 V ，正常情况下，零线和地线之间的电压为 V
试电笔（ 1 ）结构：笔尖金属体、电阻、氖管、弹簧和笔尾金属体
（ 2 ）作用：辨别火线和零线
（ 3 ）使用方法：使用时，手指按住 ，用笔尖接触被测导线（手指千万不能碰到笔尖）
如果被测导线是 线，氖管发光；如果被测导线是 线，氖管不发光
2202200笔尾金属体火零3
三脚插头：接通用电器和电路
插座应并联在电路中，三孔插座中一个孔应接地线（如图所示），可简记为：“左 右 上 ”
零火接地空气开关和漏电保护器（ 1 ）如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用；当家庭电路中电流过大时，空气开关会自动断开，切断电路
（ 2 ）带有漏电保护器的总开关具有空气开关和漏电保护器的功能

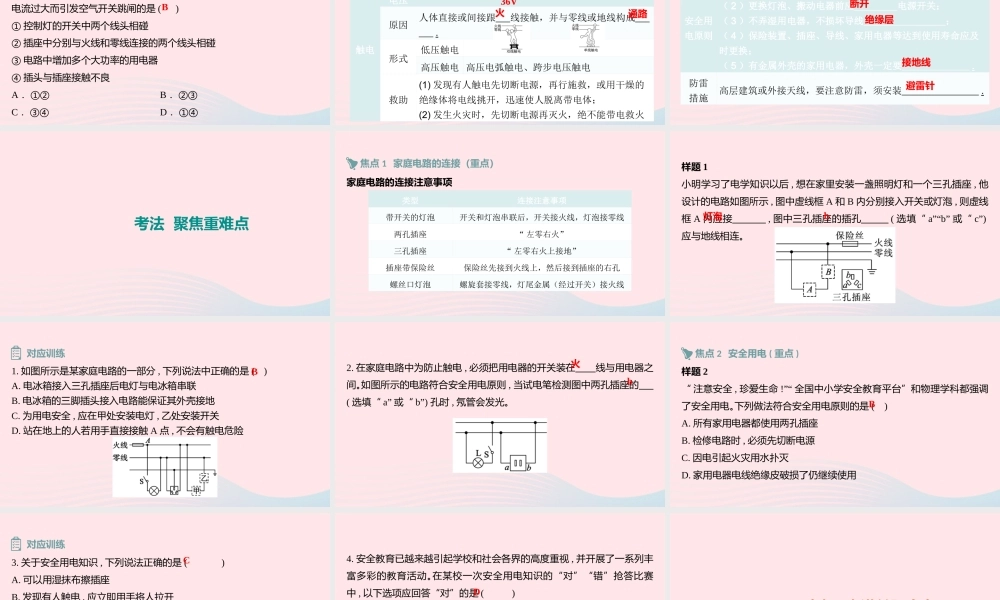

夺分点拨示例 1关于家庭电路，下列说法正确的是 ( )A ．家庭电路中开关接在火线或零线上都可以B ．使用试电笔时，手不要接触笔尾金属体，以免触电C ．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D ．接入漏电保护器，可以在导线漏电、电器短路等故障时断开电路起保护作用D一、家庭电路中电流过大的原因1
发生短路：家庭电路中的电压为 220V ，短路时电阻很小，由 可知，电路电流很大
用电器的总功率过大：家庭电路中的用电器并联，总电压不变，由 可知，总功率过大时，干路电流很大
知识点 2 家庭电路中电流过大的原因I=U/RI=P/U二、保险丝1
材料：由电阻率 、熔点 的铅锑合金制成
为了用电安全，禁止用铜丝
