173电阻的测量课件 九年级物理全册 17.3电阻的测量课件+素材 (新版)新人教版VIP免费

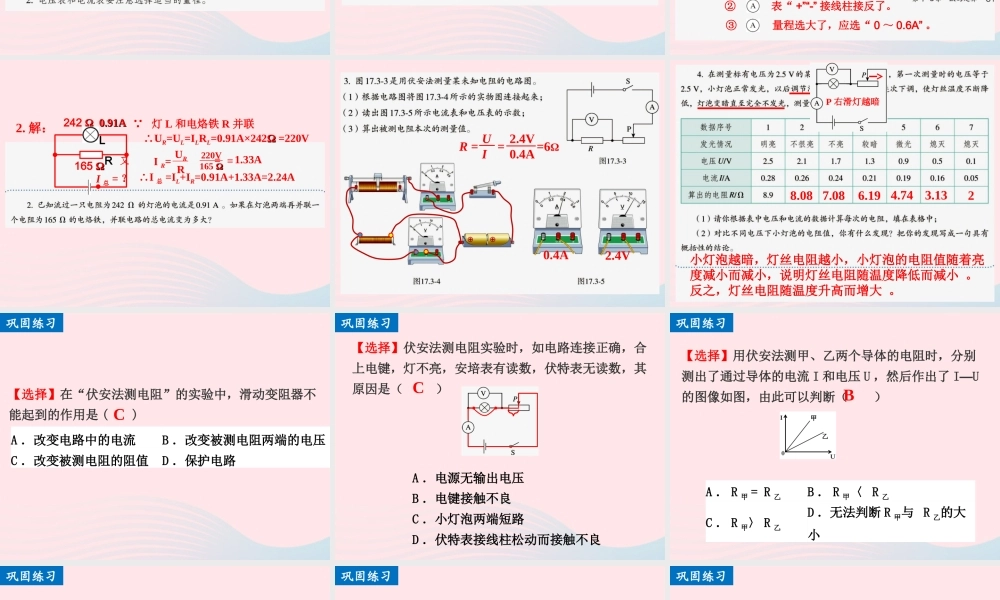

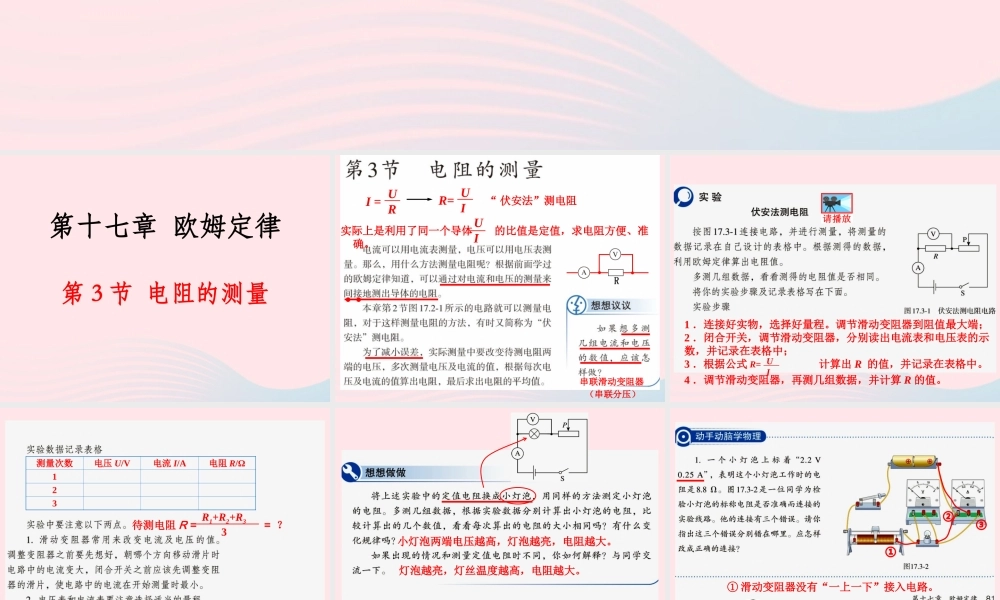

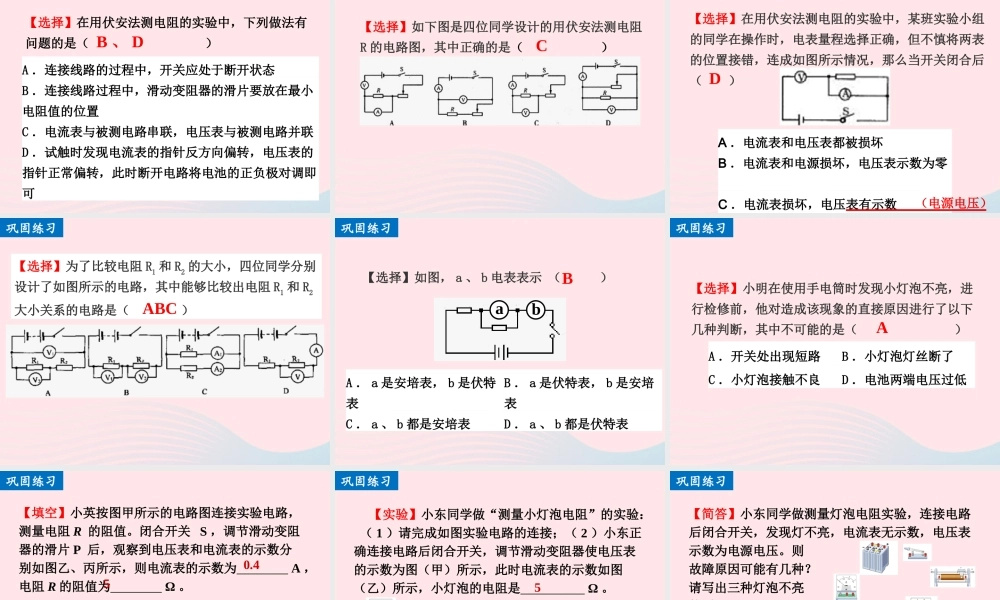

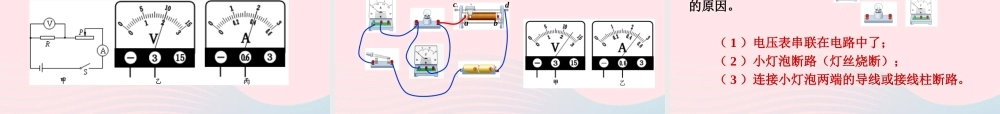

◎ 梦想的种子已经播下，汗水就是它的生长力量。◎ 在人生的舞台上没有“预赛” ,每天都是“现场直播”。◎ 拼搏、拼搏、再拼搏；进取、进取、再进取。朗 读第十七章 欧姆定律第 3 节 电阻的测量I = URR= UI“ 伏安法”测电阻串联滑动变阻器（串联分压）实际上是利用了同一个导体 的比值是定值，求电阻方便、准确。UI 1 ．连接好实物，选择好量程。调节滑动变阻器到阻值最大端；2 ．闭合开关，调节滑动变阻器，分别读出电流表和电压表的示数，并记录在表格中；3 ．根据公式 计算出 R 的值，并记录在表格中。 4 ．调节滑动变阻器，再测几组数据，并计算 R 的值。R= UI测量次数电压 U/V电流 I/A电阻 R/Ω123 待测电阻 R = = ？ R1+R2+R33小灯泡两端电压越高，灯泡越亮，电阻越大。灯泡越亮，灯丝温度越高，电阻越大。①②③① 滑动变阻器没有“一上一下”接入电路。② 表“ +”“-” 接线柱接反了。③ 量程选大了，应选“ 0 ～ 0.6A” 。2. 解：242 Ω Ω 0.91A 0.91A165 Ω ΩI 总 = ？LR∴I 总 =IL+IR=0.91A+1.33A=2.24A∴UR=UL=ILRL=0.91A×242Ω Ω =220V220V165 Ω Ω又 = I R= URR=1.33A 灯 L 和电烙铁 R 并联0.4A2.4VR = = =6ΩUI2.4V0.4A 8.08 7.086.19 4.743.132小灯泡越暗，灯丝电阻越小，小灯泡的电阻值随着亮度减小而减小，说明灯丝电阻随温度降低而减小 。反之，灯丝电阻随温度升高而增大 。P 右滑灯越暗巩固练习A ．改变电路中的电流B ．改变被测电阻两端的电压C ．改变被测电阻的阻值D ．保护电路【选择】在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ( ) C【选择】伏安法测电阻实验时，如电路连接正确，合上电键，灯不亮，安培表有读数，伏特表无读数，其原因是（ ） A ．电源无输出电压B ．电键接触不良C ．小灯泡两端短路D ．伏特表接线柱松动而接触不良C 巩固练习A ． R 甲 = R 乙B ． R 甲〈 R 乙C ． R 甲〉 R 乙D ．无法判断 R 甲与 R 乙的大小【选择】用伏安法测甲、乙两个导体的电阻时，分别测出了通过导体的电流 I 和电压 U ，然后作出了 I—U的图像如图，由此可以判断（ ） B巩固练习巩固练习A ．连接线路的过程中，开关应处于断开状态B ．连接线路过程中，滑动变阻器的滑片要放在最小电阻值的位置C ．电流表与被测电路串联，电压表与被测电路并联D ．试触时发现电流表的指...
