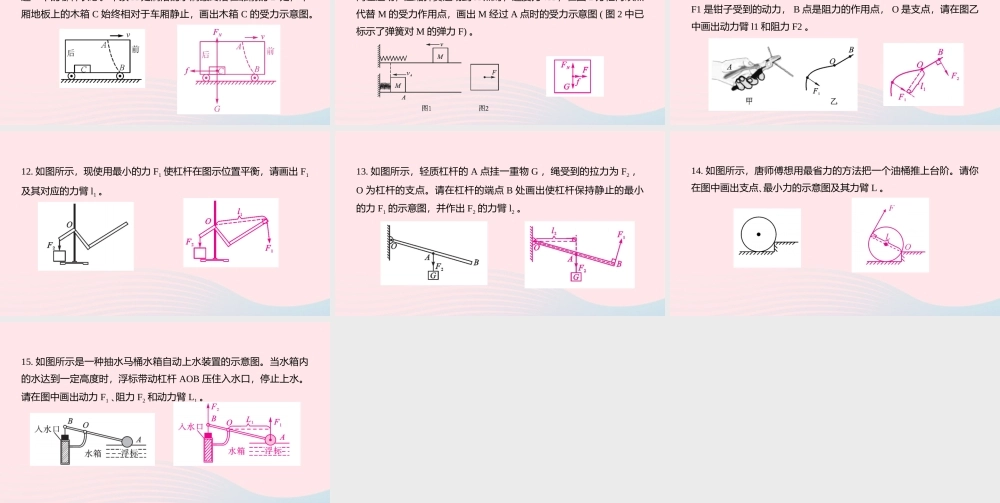

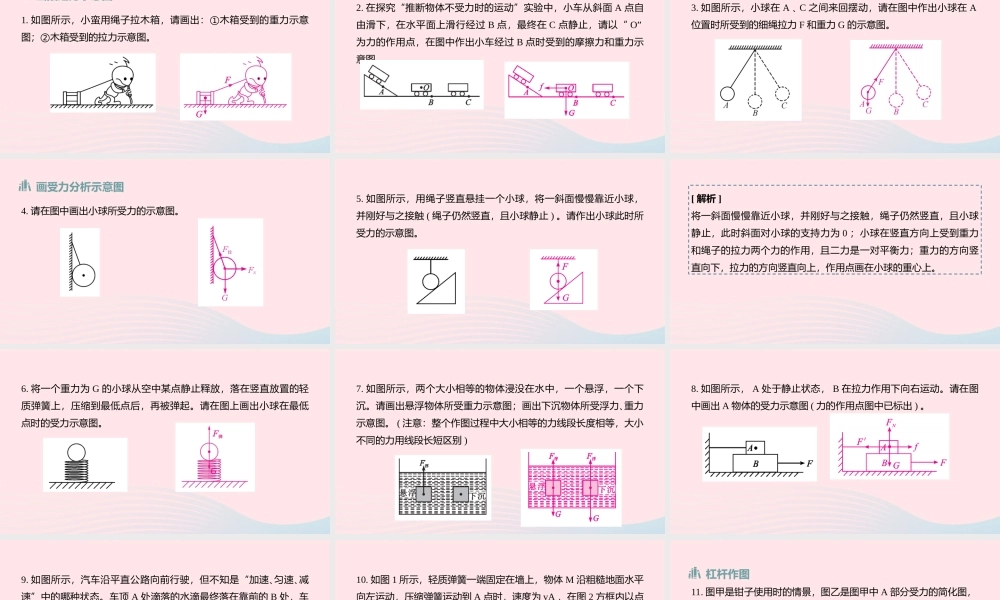

类型 3 力学作图1. 如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图。画指定力示意图2. 在探究“推断物体不受力时的运动”实验中，小车从斜面 A 点自由滑下，在水平面上滑行经过 B 点，最终在 C 点静止，请以“ O”为力的作用点，在图中作出小车经过 B 点时受到的摩擦力和重力示意图。3. 如图所示，小球在 A ､ C 之间来回摆动，请在图中作出小球在 A位置时所受到的细绳拉力 F 和重力 G 的示意图。4. 请在图中画出小球所受力的示意图。画受力分析示意图5. 如图所示，用绳子竖直悬挂一个小球，将一斜面慢慢靠近小球，并刚好与之接触 ( 绳子仍然竖直，且小球静止 ) 。请作出小球此时所受力的示意图。[ 解析 ]将一斜面慢慢靠近小球，并刚好与之接触，绳子仍然竖直，且小球静止，此时斜面对小球的支持力为 0 ；小球在竖直方向上受到重力和绳子的拉力两个力的作用，且二力是一对平衡力；重力的方向竖直向下，拉力的方向竖直向上，作用点画在小球的重心上。6. 将一个重力为 G 的小球从空中某点静止释放，落在竖直放置的轻质弹簧上，压缩到最低点后，再被弹起。请在图上画出小球在最低点时的受力示意图。7. 如图所示，两个大小相等的物体浸没在水中，一个悬浮，一个下沉。请画出悬浮物体所受重力示意图；画出下沉物体所受浮力､重力示意图。 ( 注意：整个作图过程中大小相等的力线段长度相等，大小不同的力用线段长短区别 )8. 如图所示， A 处于静止状态， B 在拉力作用下向右运动。请在图中画出 A 物体的受力示意图 ( 力的作用点图中已标出 ) 。9. 如图所示，汽车沿平直公路向前行驶，但不知是“加速､匀速､减速”中的哪种状态。车顶 A 处滴落的水滴最终落在靠前的 B 处，车厢地板上的木箱 C 始终相对于车厢静止，画出木箱 C 的受力示意图。10. 如图 1 所示，轻质弹簧一端固定在墙上，物体 M 沿粗糙地面水平向左运动，压缩弹簧运动到 A 点时，速度为 vA ，在图 2 方框内以点代替 M 的受力作用点，画出 M 经过 A 点时的受力示意图 ( 图 2 中已标示了弹簧对 M 的弹力 F) 。11. 图甲是钳子使用时的情景，图乙是图甲中 A 部分受力的简化图，F1 是钳子受到的动力， B 点是阻力的作用点， O 是支点，请在图乙中画出动力臂 l1 和阻力 F2 。杠杆作图12. 如图所示，现使用最小的力 F1 使杠杆在图示位置平衡，请画出...
