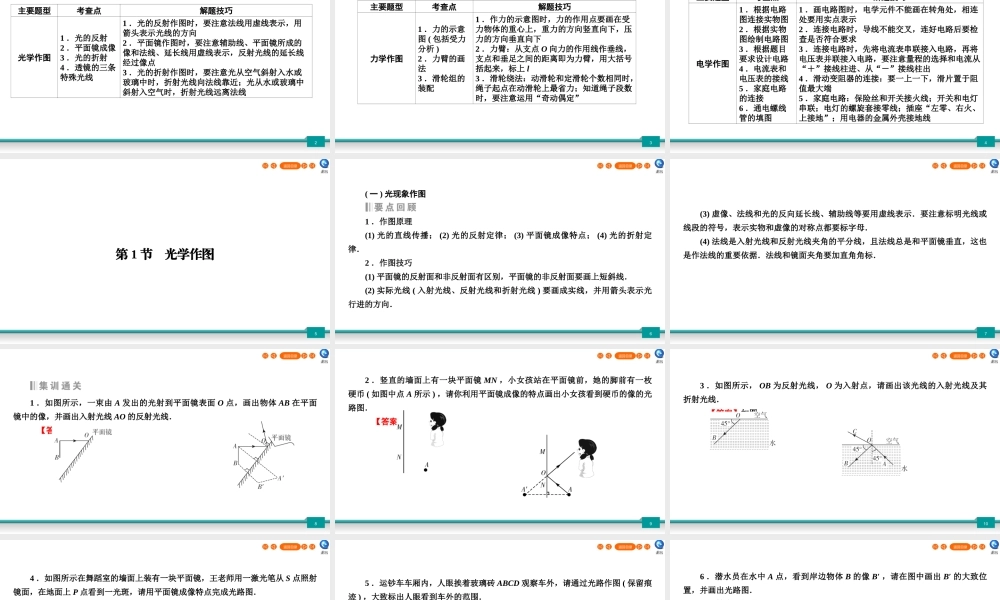

返回目录第一专题 作图题 实 验 篇返回目录2主要题型考查点解题技巧光学作图1 ．光的反射2 ．平面镜成像3 ．光的折射4 ．透镜的三条特殊光线1 ．光的反射作图时，要注意法线用虚线表示，用箭头表示光线的方向2 ．平面镜作图时，要注意辅助线、平面镜所成的像和法线、延长线用虚线表示，反射光线的延长线经过像点3 ．光的折射作图时，要注意光从空气斜射入水或玻璃中时，折射光线向法线靠近；光从水或玻璃中斜射入空气时，折射光线远离法线返回目录3主要题型考查点解题技巧力学作图1 ．力的示意图 ( 包括受力分析 )2 ．力臂的画法3 ．滑轮组的装配1 ．作力的示意图时，力的作用点要画在受力物体的重心上，重力的方向竖直向下，压力的方向垂直向下2 ．力臂：从支点 O 向力的作用线作垂线，支点和垂足之间的距离即为力臂，用大括号括起来，标上 l3 ．滑轮绕法：动滑轮和定滑轮个数相同时，绳子起点在动滑轮上最省力；知道绳子段数时，要注意运用“奇动偶定”返回目录4主要题型考查点解题技巧电学作图1 ．根据电路图连接实物图2 ．根据实物图绘制电路图3 ．根据题目要求设计电路4 ．电流表和电压表的接线5 ．家庭电路的连接6 ．通电螺线管的填图1 ．画电路图时，电学元件不能画在转角处，相连处要用实点表示2 ．连接电路时，导线不能交叉，连好电路后要检查是否符合要求3 ．连接电路时，先将电流表串联接入电路，再将电压表并联接入电路，要注意量程的选择和电流从“＋”接线柱进、从“－”接线柱出4 ．滑动变阻器的连接：要一上一下，滑片置于阻值最大端5 ．家庭电路：保险丝和开关接火线；开关和电灯串联；电灯的螺旋套接零线；插座“左零、右火、上接地”；用电器的金属外壳接地线返回目录5第 1 节 光学作图返回目录6( 一 ) 光现象作图1 ．作图原理(1) 光的直线传播； (2) 光的反射定律； (3) 平面镜成像特点； (4) 光的折射定律．2 ．作图技巧(1) 平面镜的反射面和非反射面有区别，平面镜的非反射面要画上短斜线．(2) 实际光线 ( 入射光线、反射光线和折射光线 ) 要画成实线，并用箭头表示光行进的方向．返回目录7(3) 虚像、法线和光的反向延长线、辅助线等要用虚线表示．要注意标明光线或线段的符号，表示实物和虚像的对称点都要标字母．(4) 法线是入射光线和反射光线夹角的平分线，且法线总是和平面镜垂直，这也是作法线的重要依据．法线和镜面夹角要加直角角标．返回目录81 ．如图所...
