中考物理一轮夺分复习 第四主题 电磁学 第16讲 欧姆定律课件VIP免费

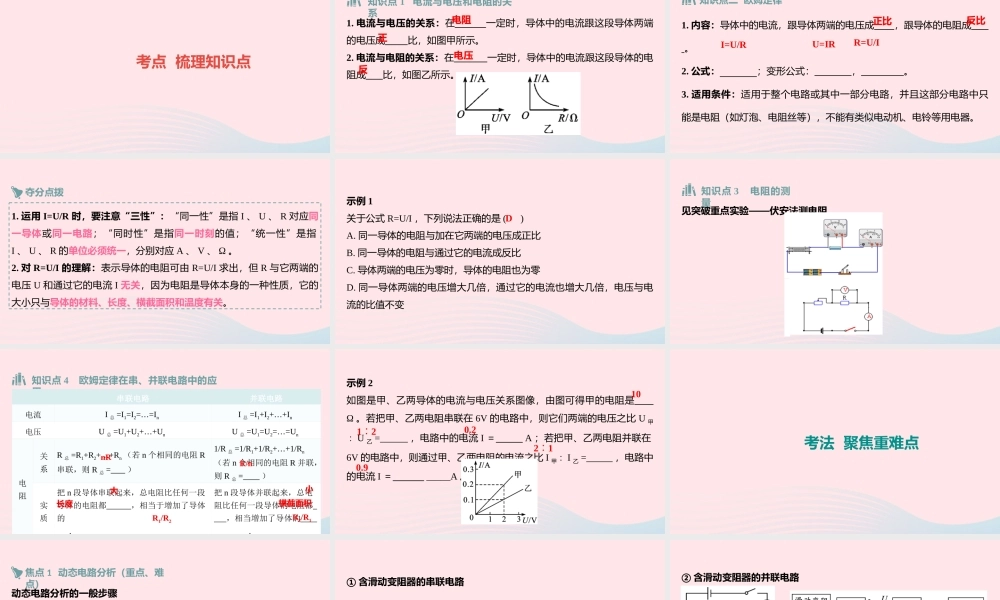

第十六讲 欧姆定律考点 梳理知识点1. 电流与电压的关系：在 一定时，导体中的电流跟这段导体两端的电压成 比，如图甲所示。2. 电流与电阻的关系：在 一定时，导体中的电流跟这段导体的电阻成 比，如图乙所示。知识点 1 电流与电压和电阻的关系电阻正电压反1. 内容：导体中的电流，跟导体两端的电压成 ，跟导体的电阻成 。2. 公式： ；变形公式： ， 。3. 适用条件：适用于整个电路或其中一部分电路，并且这部分电路中只能是电阻（如灯泡、电阻丝等），不能有类似电动机、电铃等用电器。知识点二 欧姆定律正比反比I=U/RU=IRR=U/I1. 运用 I=U/R 时，要注意“三性”：“同一性”是指 I 、 U 、 R 对应同一导体或同一电路；“同时性”是指同一时刻的值；“统一性”是指I 、 U 、 R 的单位必须统一，分别对应 A 、 V 、 Ω 。2. 对 R=U/I 的理解：表示导体的电阻可由 R=U/I 求出，但 R 与它两端的电压 U 和通过它的电流 I 无关，因为电阻是导体本身的一种性质，它的大小只与导体的材料、长度、横截面积和温度有关。夺分点拨示例 1关于公式 R=U/I ，下列说法正确的是 ( )A. 同一导体的电阻与加在它两端的电压成正比B. 同一导体的电阻与通过它的电流成反比C. 导体两端的电压为零时，导体的电阻也为零D. 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变D见突破重点实验——伏安法测电阻知识点 3 电阻的测量知识点 4 欧姆定律在串、并联电路中的应用串联电路并联电路电流I 总 =I1=I2=…=In I 总 =I1+I2+…+In 电压U 总 =U1+U2+…+Un U 总 =U1=U2=…=Un 电阻关系R 总 =R1+R2+…+Rn （若 n 个相同的电阻 R串联，则 R 总 = ）1/R 总 =1/R1+1/R2+…+1/Rn（若 n 个相同的电阻 R 并联，则 R 总 = ）实质把 n 段导体串联起来，总电阻比任何一段导体的电阻都 ，相当于增加了导体的 .把 n 段导体并联起来，总电阻比任何一段导体的电阻都 ，相当增加了导体的 .应用压原理： U1/U2= .分分流原理： I1/I2= .nRR/n大长度小横截面积R1/R2R2/R1示例 2如图是甲、乙两导体的电流与电压关系图像，由图可得甲的电阻是 Ω 。若把甲、乙两电阻串联在 6V 的电路中，则它们两端的电压之比 U 甲∶ U 乙 = ，电路中的电流 I ＝ A ；若把甲、乙两电阻并联在6V 的电路中，则通过甲、乙两电阻的电流之比 I 甲∶ I 乙 = ...
