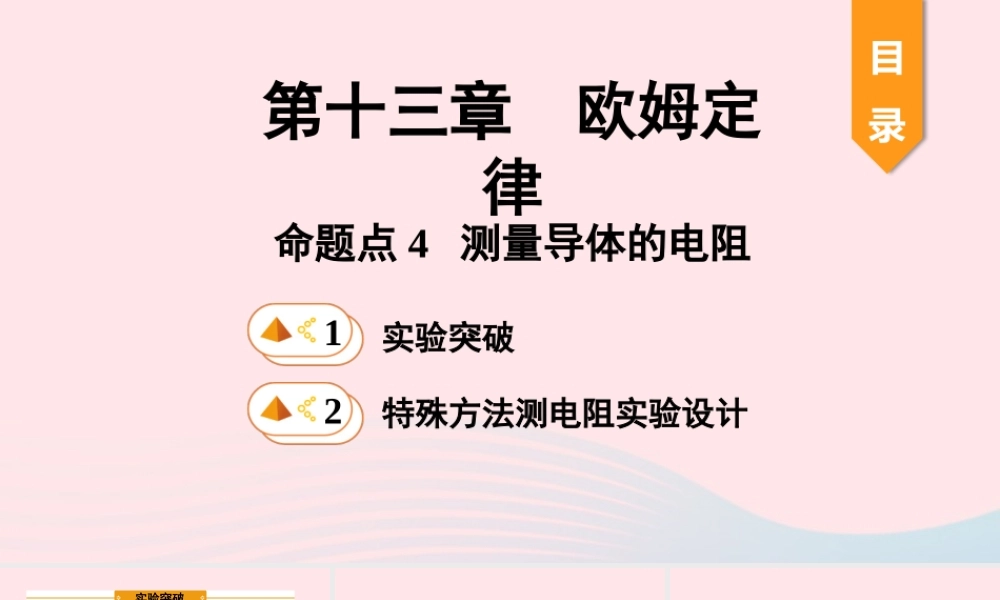

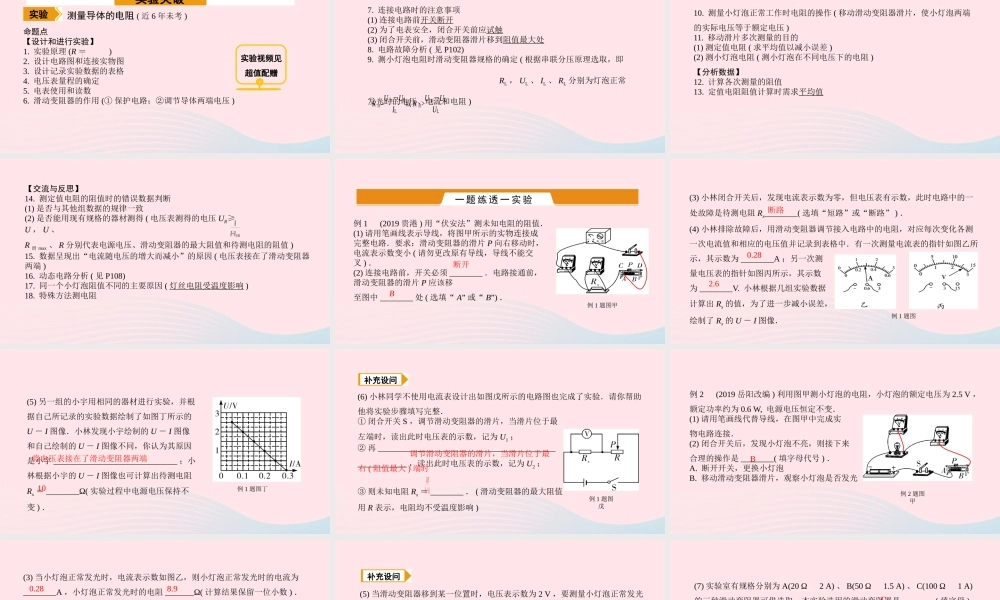

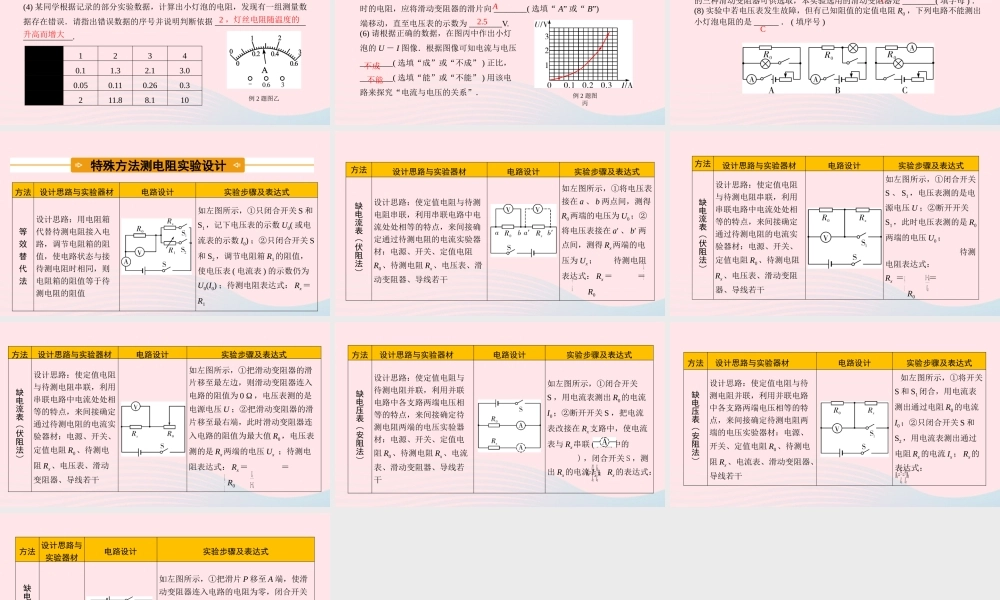

目录12实验突破特殊方法测电阻实验设计命题点 4 测量导体的电阻第十三章 欧姆定律实验突破实验测量导体的电阻 ( 近 6 年未考 )命题点【设计和进行实验】1. 实验原理 (R ＝ )2. 设计电路图和连接实物图3. 设计记录实验数据的表格4. 电压表量程的确定5. 电表使用和读数6. 滑动变阻器的作用 (① 保护电路；②调节导体两端电压 )UI实验视频见超值配赠7. 连接电路时的注意事项(1) 连接电路前开关断开(2) 为了电表安全，闭合开关前应试触(3) 闭合开关前，滑动变阻器滑片移到阻值最大处8. 电路故障分析 ( 见 P102)9. 测小灯泡电阻时滑动变阻器规格的确定 ( 根据串联分压原理选取，即 RL ， UL 、 IL 、 RL 分别为灯泡正常发光时的电压、电流和电阻 )R 滑>U 源－ULIL或 R 滑>U 源－ULUL10. 测量小灯泡正常工作时电阻的操作 ( 移动滑动变阻器滑片，使小灯泡两端的实际电压等于额定电压 )11. 移动滑片多次测量的目的(1) 测定值电阻 ( 求平均值以减小误差 )(2) 测小灯泡电阻 ( 测小灯泡在不同电压下的电阻 )【分析数据】12. 计算各次测量的阻值13. 定值电阻阻值计算时需求平均值【交流与反思】14. 测定值电阻的阻值时的错误数据判断(1) 是否与其他组数据的规律一致(2) 是否能用现有规格的器材测得 ( 电压表测得的电压 UR≥ U ， U 、R 滑 max 、 R 分别代表电源电压、滑动变阻器的最大阻值和待测电阻的阻值 )15. 数据呈现出“电流随电压的增大而减小”的原因 ( 电压表接在了滑动变阻器两端 )16. 动态电路分析 ( 见 P108)17. 同一个小灯泡阻值不同的主要原因 ( 灯丝电阻受温度影响 )18. 特殊方法测电阻RR＋R 滑max一 题 练 透 一 实 验例 1 (2019 贵港 ) 用“伏安法”测未知电阻的阻值．(1) 请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片 P 向右移动时，电流表示数变小 ( 请勿更改原有导线，导线不能交叉 ) ．(2) 连接电路前，开关必须 ________ ．电路接通前，滑动变阻器的滑片 P 应该移至图中 ________ 处 ( 选填“ A” 或“ B”) ．断开B例 1 题图甲(3) 小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻 Rx________( 选填“短路”或“断路” ) ．(4) 小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值...
