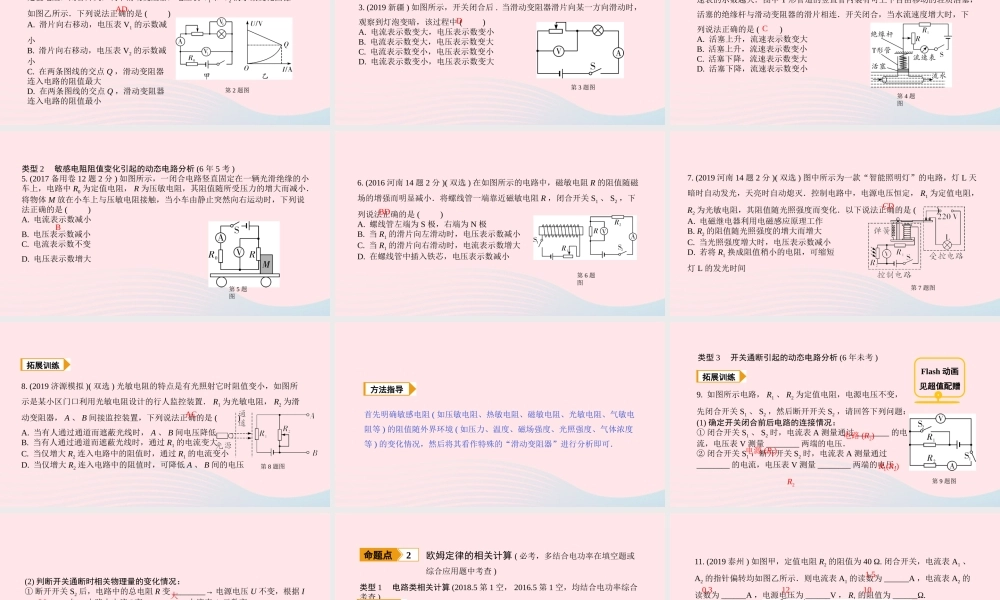

目录面对面“过”考点1河南 6 年真题、备用卷精讲练2第 14 讲 欧姆定律第 3 节 欧姆定律及相关计算欧姆定律电阻的规律测电阻公式电流与电压、电阻的关系实验器材电路图变形式只适用于纯电阻电路实验过程滑动变阻器作用实验原理多次测量目的串联并联1. 1826 年，德国物理学家 ______ 首先归纳出了电流与电压、电阻的关系．2. 内容：导体中的电流与导体两端的电压成 ______ ，与导体的电阻成________ ．3. 公式：面对面“过”考点考点梳理欧姆定律 ( 欧姆定律相关计算必考 )考点欧姆正比反比返回思维导图4. 理解：(1) 电阻是导体本身的一种性质，当导体的材料、长度、横截面积、温度确定时，它的电阻是一定的．(2) 电阻的大小与导体是否接入电路、两端是否有电压或是否有电流通过无关．(3) 欧姆定律中电流、电压和电阻针对同一导体或同一段电路的同一时刻．(4)U ＝ IR 、 R ＝ 只表示数量关系，只适用于数学计算，不反映物理规律．UI返回思维导图5. 欧姆定律的应用串联并联电路图 电流串联电路各处电流________(I ＝ I1＝ I2)干路电流等于各支路电流 ________(I ＝ I1＋ I2)电压总电压等于各部分电压________(U ＝ U1＋ U2)各支路电压 ______(U ＝ U1＝ U2)相等之和之和相等返回思维导图串联并联电阻总电阻等于各电阻 ________(R ＝ R1＋ R2)由得即比例关系电流之比 I1∶I2＝ ________电压之比 U1∶U2＝ ________( 串联分压 )电流之比 I1∶I2＝ ______( 并联分流 )电压之比 U1∶U2＝________1212UUURRR12UUURRR12111RRR之和11∶R1∶R2R2∶R111∶返回思维导图河南 6 年真题、备用卷精讲练动态电路分析 ( 近 5 年必考，在选择题或综合应用题结合敏感电阻考查 )命题点1类型 1 滑片移动引起的动态电路分析 [2019.21(1)]基础小练第 1 题图1. 如图所示电路中电源电压不变， R1 为定值电阻， R2 为滑动变阻器，开关 S 闭合后．(1)R1 和 R2 是 ________ 联的，电流表测量 ______ 的电流，电压表测________ 两端的电压 . (2)R2 的滑片 P 向右移动时，电路总电阻 ________ ，电流表的示数________ ，电压表的示数 ________ ，电压表与电流表的示数之比________ ． ( 均选填“变大”“变小”或“不变” ) 串电路中R1变大变小变小不变方法指导滑片移动引起的动态电路分析：(1) 判断电路中各元件的串、并联情况；(2) 判断电表的测量对象：...
