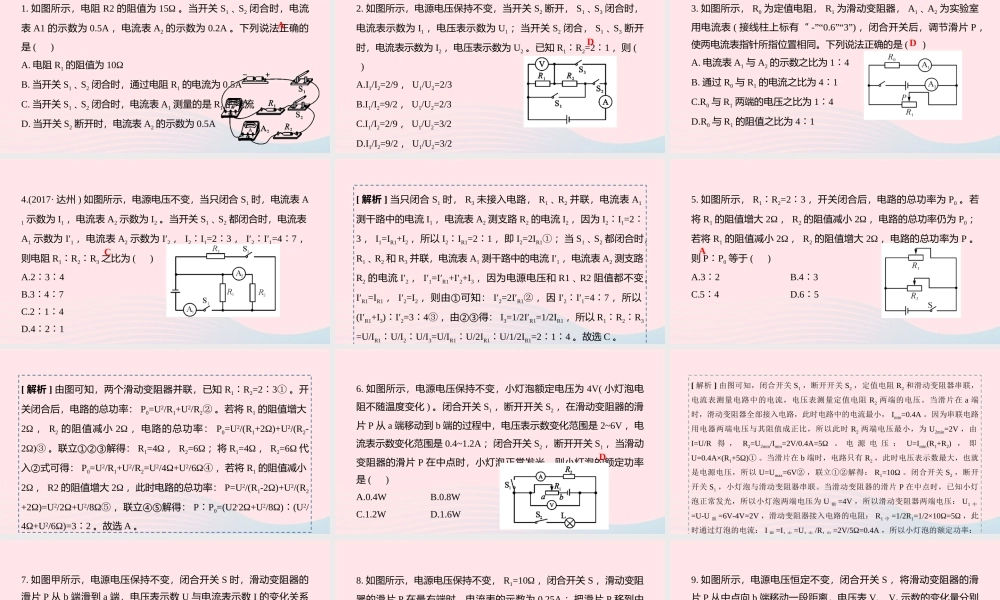

类型 6 动态电路的定量计算1. 如图所示，电阻 R2 的阻值为 15Ω 。当开关 S1 ､ S2 闭合时，电流表 A1 的示数为 0.5A ，电流表 A2 的示数为 0.2A 。下列说法正确的是 ( )A. 电阻 R1 的阻值为 10ΩB. 当开关 S1 ､ S2 闭合时，通过电阻 R1 的电流为 0.5AC. 当开关 S1 ､ S2 闭合时，电流表 A1 测量的是 R1 的电流D. 当开关 S2 断开时，电流表 A2 的示数为 0.5AA2. 如图所示，电源电压保持不变，当开关 S2 断开， S1 ､ S3 闭合时，电流表示数为 I1 ，电压表示数为 U1 ；当开关 S2 闭合， S1 ､ S3 断开时，电流表示数为 I2 ，电压表示数为 U2 。已知 R1R∶2=21∶ ，则 ( )A.I1/I2=2/9 ， U1/U2=2/3B.I1/I2=9/2 ， U1/U2=2/3C.I1/I2=2/9 ， U1/U2=3/2D.I1/I2=9/2 ， U1/U2=3/2D3. 如图所示， R0 为定值电阻， R1 为滑动变阻器， A1 ､ A2 为实验室用电流表 ( 接线柱上标有“ -”“0.6”“3”) ，闭合开关后，调节滑片 P ，使两电流表指针所指位置相同。下列说法正确的是 ( )A. 电流表 A1 与 A2 的示数之比为 14∶B. 通过 R0 与 R1 的电流之比为 41∶C.R0 与 R1 两端的电压之比为 14∶D.R0 与 R1 的阻值之比为 41∶D4.(2017· 达州 ) 如图所示，电源电压不变，当只闭合 S1 时，电流表 A1 示数为 I1 ，电流表 A2 示数为 I2 。当开关 S1 ､ S2 都闭合时，电流表A1 示数为 I′1 ，电流表 A2 示数为 I′2 ， I2I∶ 1=23∶ ， I′2I′∶1=47∶ ，则电阻 R1R∶2R∶3 之比为 ( )A.234∶ ∶B.347∶ ∶C.214∶ ∶D.421∶ ∶C[ 解析 ] 当只闭合 S1 时， R3 未接入电路， R1 ､ R2 并联，电流表 A1测干路中的电流 I1 ，电流表 A2 测支路 R2 的电流 I2 ，因为 I2I∶ 1=2∶3 ， I1=IR1+I2 ，所以 I2I∶ R1=21∶ ，即 I2=2IR1① ；当 S1 ､ S2 都闭合时，R1 ､ R2 和 R3 并联，电流表 A1 测干路中的电流 I′1 ，电流表 A2 测支路R2 的电流 I′2 ， I′1=I′R1+I′2+I3 ，因为电源电压和 R1 ､ R2 阻值都不变，I′R1=IR1 ， I′2=I2 ，则由①可知： I′2=2I′R1② ，因 I′2I′∶1=47∶ ，所以(I′R1+I3)I′∶2=34∶ ③ ，由②③得： I3=1/2I′R1=1/2IR1 ，所以 R1R∶2R∶3=U/IR1U∶ /I2U∶ /I3=U/IR1U∶ /2IR1U∶ /1/2IR1=21...
