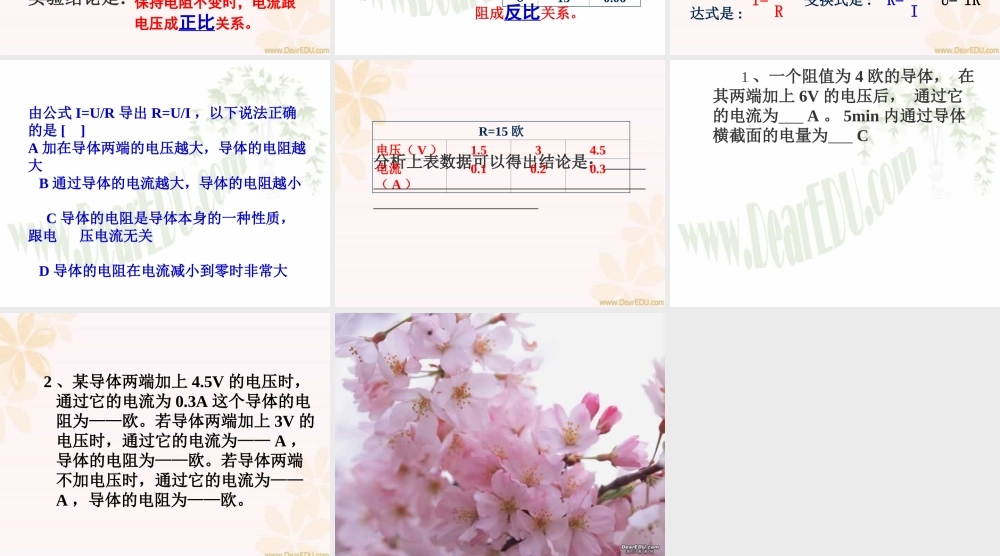

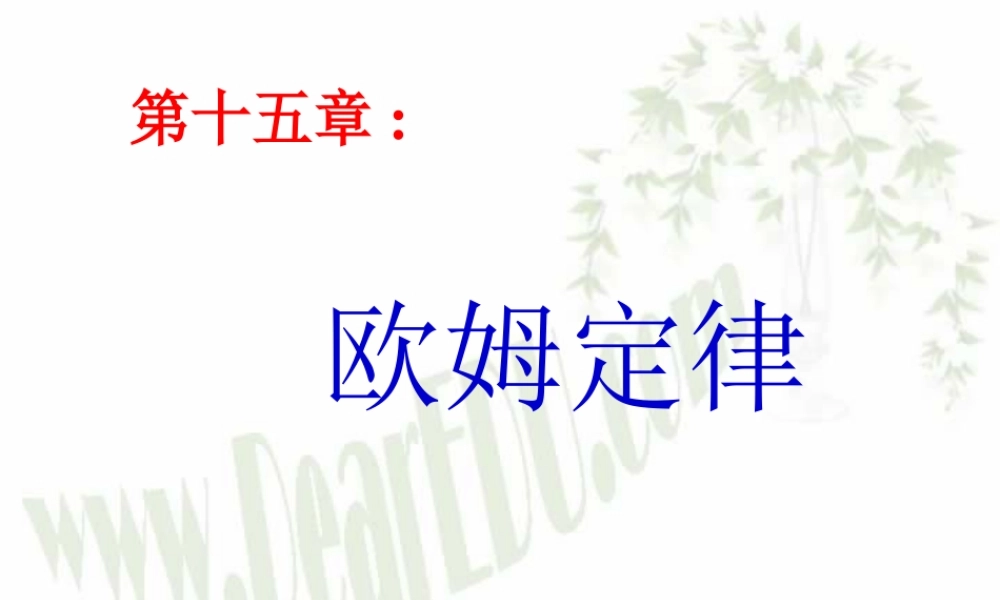

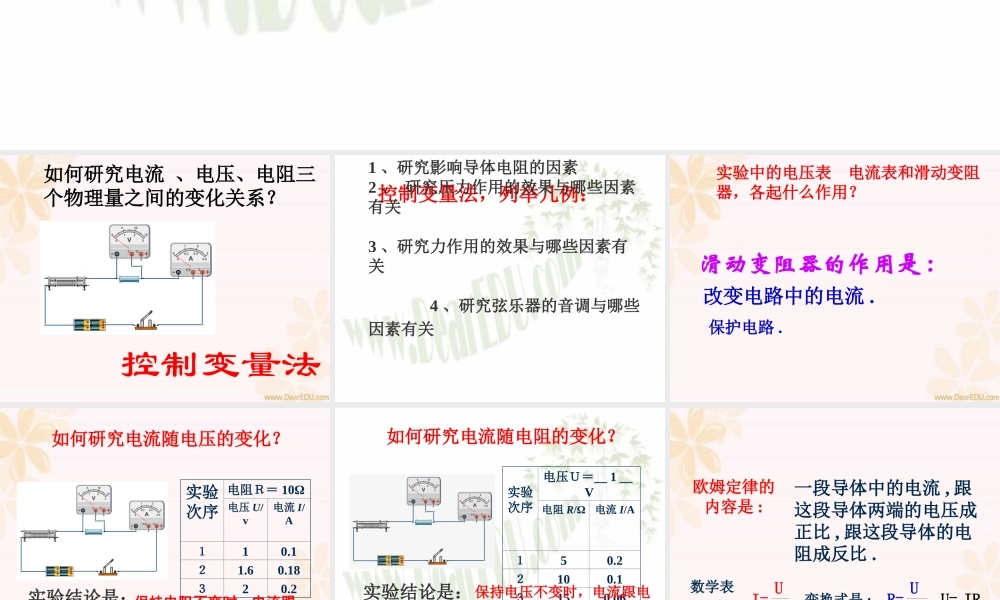

第十五章 : 欧姆定律如何研究电流 、电压、电阻三个物理量之间的变化关系？控制变量法控制变量法，列举几例： 1 、研究影响导体电阻的因素 2 、 研究压力作用的效果与哪些因素有关 3 、研究力作用的效果与哪些因素有关 4 、研究弦乐器的音调与哪些因素有关 实验中的电压表 电流表和滑动变阻器，各起什么作用？滑动变阻器的作用是 :改变电路中的电流 .保护电路 .实验次序电阻Ｒ＝ 10Ω电压 U/v电流 I/A１10.1２1.60.18３20.2实验结论是：如何研究电流随电压的变化？保持电阻不变时，电流跟电压成正比关系。 实验次序电压Ｕ＝＿ 1 ＿V电阻 R/Ω电流 I/A１50.2２100.1３150.06实验结论是：如何研究电流随电阻的变化？保持电压不变时，电流跟电阻成反比关系。一段导体中的电流 , 跟这段导体两端的电压成正比 , 跟这段导体的电阻成反比 .数学表达式是 :变换式是 :欧姆定律的内容是 :I= URR= UU= IRI由公式 I=U/R 导出 R=U/I ，以下说法正确的是 [ ] A 加在导体两端的电压越大，导体的电阻越大 B 通过导体的电流越大，导体的电阻越小 C 导体的电阻是导体本身的一种性质，跟电 压电流无关 D 导体的电阻在电流减小到零时非常大分析上表数据可以得出结论是： R=15 欧电压（ V ）1.534.5电流 （ A ） 0.10.20.3 1 、一个阻值为 4 欧的导体， 在其两端加上 6V 的电压后， 通过它的电流为 A 。 5min 内通过导体横截面的电量为 C 2 、某导体两端加上 4.5V 的电压时，通过它的电流为 0.3A 这个导体的电阻为——欧。若导体两端加上 3V 的电压时，通过它的电流为—— A ，导体的电阻为——欧。若导体两端不加电压时，通过它的电流为——A ，导体的电阻为——欧。
