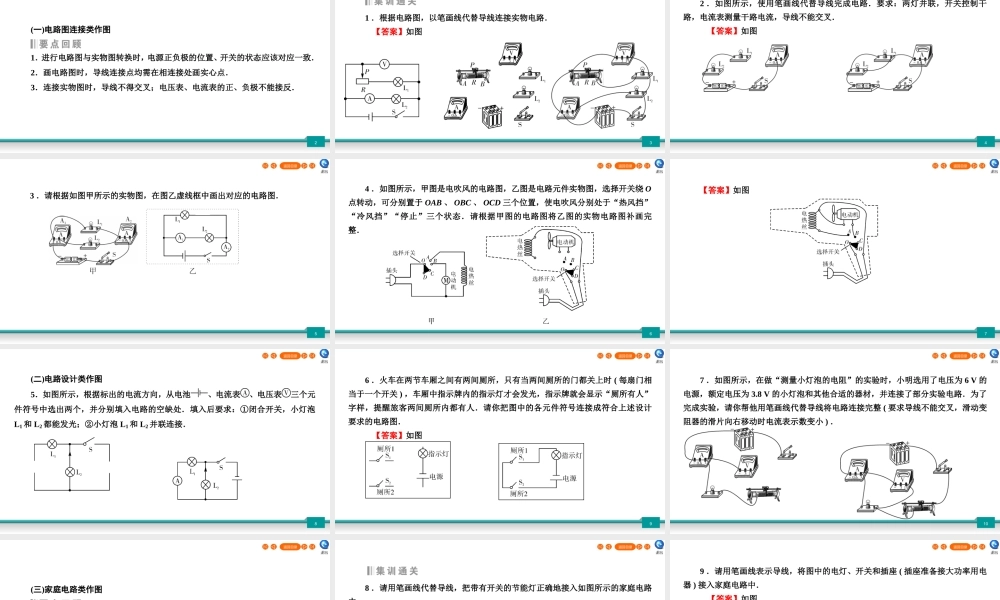

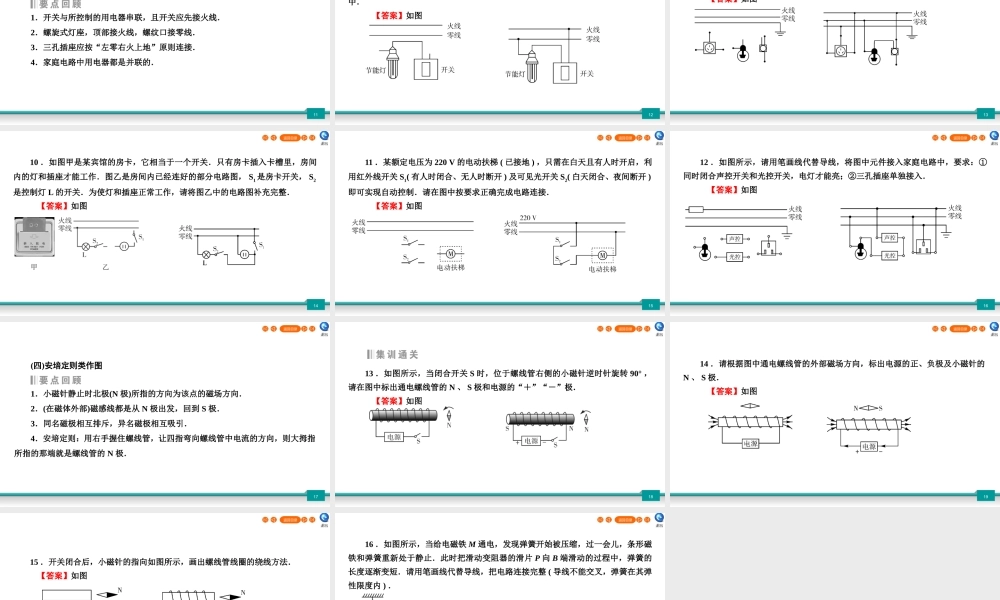

返回目录第一专题 作图题 实 验 篇第 3 节 电和磁作图返回目录2(一)电路图连接类作图 1．进行电路图与实物图转换时，电源正负极的位置、开关的状态应该对应一致． 2．画电路图时，导线连接点均需在相连接处画实心点． 3．连接实物图时，导线不得交叉；电压表、电流表的正、负极不能接反． 返回目录31 ．根据电路图，以笔画线代替导线连接实物电路． 【答案】如图返回目录42 ．如图所示，使用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．【答案】如图返回目录53 ．请根据如图甲所示的实物图，在图乙虚线框中画出对应的电路图．返回目录64 ．如图所示，甲图是电吹风的电路图，乙图是电路元件实物图，选择开关绕 O点转动，可分别置于 OAB 、 OBC 、 OCD 三个位置，使电吹风分别处于“热风挡”“冷风挡”“停止”三个状态．请根据甲图的电路图将乙图的实物电路图补画完整．返回目录7【答案】如图返回目录8【答案】如图(二)电路设计类作图 5．如图所示，根据标出的电流方向，从电池、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处．填入后要求：①闭合开关，小灯泡L1 和 L2 都能发光；②小灯泡 L1 和 L2 并联连接． 返回目录96 ．火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时 ( 每扇门相当于一个开关 ) ，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人．请你把图中的各元件符号连接成符合上述设计要求的电路图．【答案】如图返回目录107 ．如图所示，在做“测量小灯泡的电阻”的实验时，小明选用了电压为 6 V 的电源，额定电压为 3.8 V 的小灯泡和其他合适的器材，并连接了部分实验电路．为了完成实验，请你帮他用笔画线代替导线将电路连接完整 ( 要求导线不能交叉，滑动变阻器的滑片向右移动时电流表示数变小 ) ．【答案】如图返回目录11(三)家庭电路类作图 1．开关与所控制的用电器串联，且开关应先接火线． 2．螺旋式灯座，顶部接火线，螺纹口接零线． 3．三孔插座应按“左零右火上地”原则连接． 4．家庭电路中用电器都是并联的． 返回目录128 ．请用笔画线代替导线，把带有开关的节能灯正确地接入如图所示的家庭电路中．【答案】如图返回目录139 ．请用笔画线表示导线，将图中的电灯、开关和插座 ( 插座准备接大功率用电器 ) 接入家庭电路中．【答案】如...
