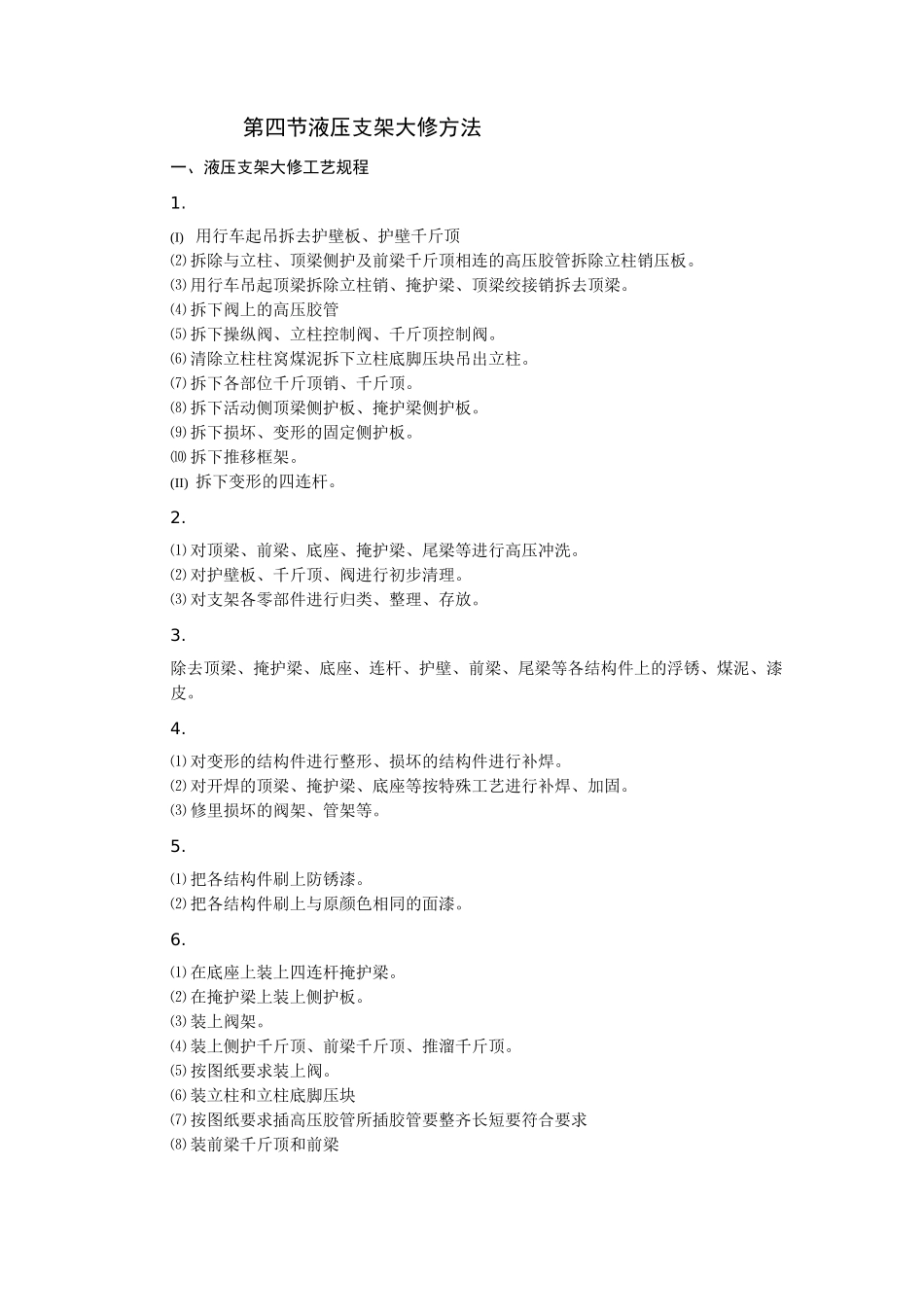

第四节液压支架大修方法一、液压支架大修工艺规程1.(I) 用行车起吊拆去护壁板、护壁千斤顶⑵ 拆除与立柱、顶梁侧护及前梁千斤顶相连的高压胶管拆除立柱销压板。⑶ 用行车吊起顶梁拆除立柱销、掩护梁、顶梁绞接销拆去顶梁。⑷ 拆下阀上的高压胶管⑸ 拆下操纵阀、立柱控制阀、千斤顶控制阀。⑹ 清除立柱柱窝煤泥拆下立柱底脚压块吊出立柱。⑺ 拆下各部位千斤顶销、千斤顶。⑻ 拆下活动侧顶梁侧护板、掩护梁侧护板。⑼ 拆下损坏、变形的固定侧护板。⑽ 拆下推移框架。(II) 拆下变形的四连杆。2.⑴ 对顶梁、前梁、底座、掩护梁、尾梁等进行高压冲洗。⑵ 对护壁板、千斤顶、阀进行初步清理。⑶ 对支架各零部件进行归类、整理、存放。3.除去顶梁、掩护梁、底座、连杆、护壁、前梁、尾梁等各结构件上的浮锈、煤泥、漆皮。4.⑴ 对变形的结构件进行整形、损坏的结构件进行补焊。⑵ 对开焊的顶梁、掩护梁、底座等按特殊工艺进行补焊、加固。⑶ 修里损坏的阀架、管架等。5.⑴ 把各结构件刷上防锈漆。⑵ 把各结构件刷上与原颜色相同的面漆。6.⑴ 在底座上装上四连杆掩护梁。⑵ 在掩护梁上装上侧护板。⑶ 装上阀架。⑷ 装上侧护千斤顶、前梁千斤顶、推溜千斤顶。⑸ 按图纸要求装上阀。⑹ 装立柱和立柱底脚压块⑺ 按图纸要求插高压胶管所插胶管要整齐长短要符合要求⑻ 装前梁千斤顶和前梁5.⑼ 装上顶梁侧护板⑽ 装上护帮千斤顶和护帮板（11）扣顶梁、上好立柱压板（12）插好各千斤顶的高压胶管和架接管实验⑴ 按《煤矿机电设备检修质量标准》进行整架大修性能实验⑵ 不合格部位进行返修二、液压支架大修质量标准1.本标准规定了液压支架检修的质量标准和实验方法。本标准适用于煤矿井下用液压支架检修质量的控制和评定。2.MT312—2000 液压支架通用技术条件MT313—92 液压支架立柱技术条件MT97—92 液压支架千斤顶技术MT76—83 液压支架用乳化油MT419—1995 液压支架用阀MT98—84 液压支架胶管总成及中间接头组件型式实验规范煤矿机电设备检修质量标准＜1987 版）3.⑴ 大修单位必须有检修许可证、质量保证体系，资质要齐全。⑵ 大修单位必须具备必要的检修场地、检修设施、实验手段和检测手段。⑶ 对标准件、外购件验证煤安标志、合格证书及使用说明书；验证铭牌，铭牌应注明产品名称、产品型号、出厂编号、出厂日期、制造厂名。⑷ 外购件、外协件的外观质量、几何尺寸应符合图纸要求。⑸ 阀的压力、流量参数及连接型...
