2mm非焦油聚氨酯涂膜防水VIP免费

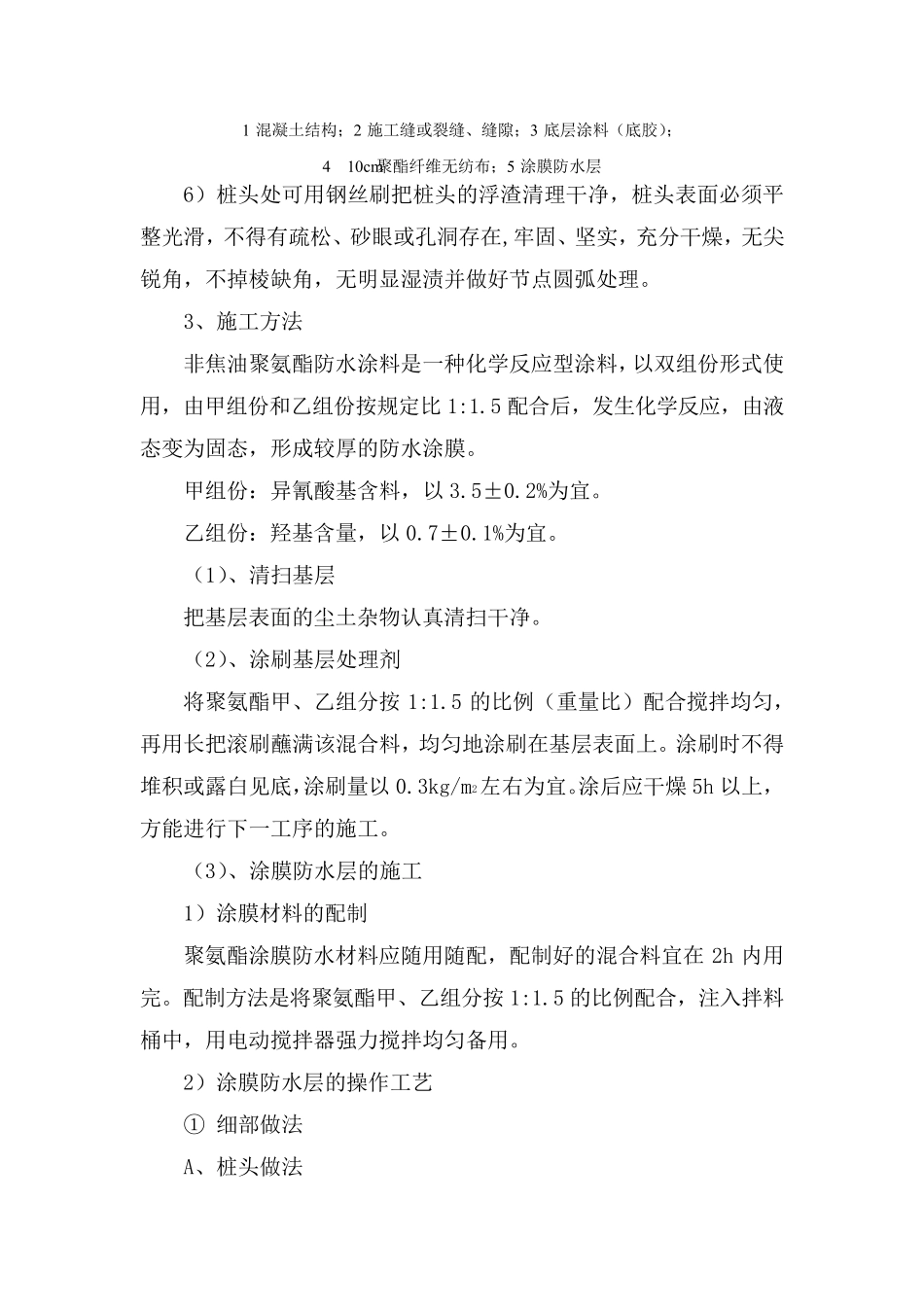

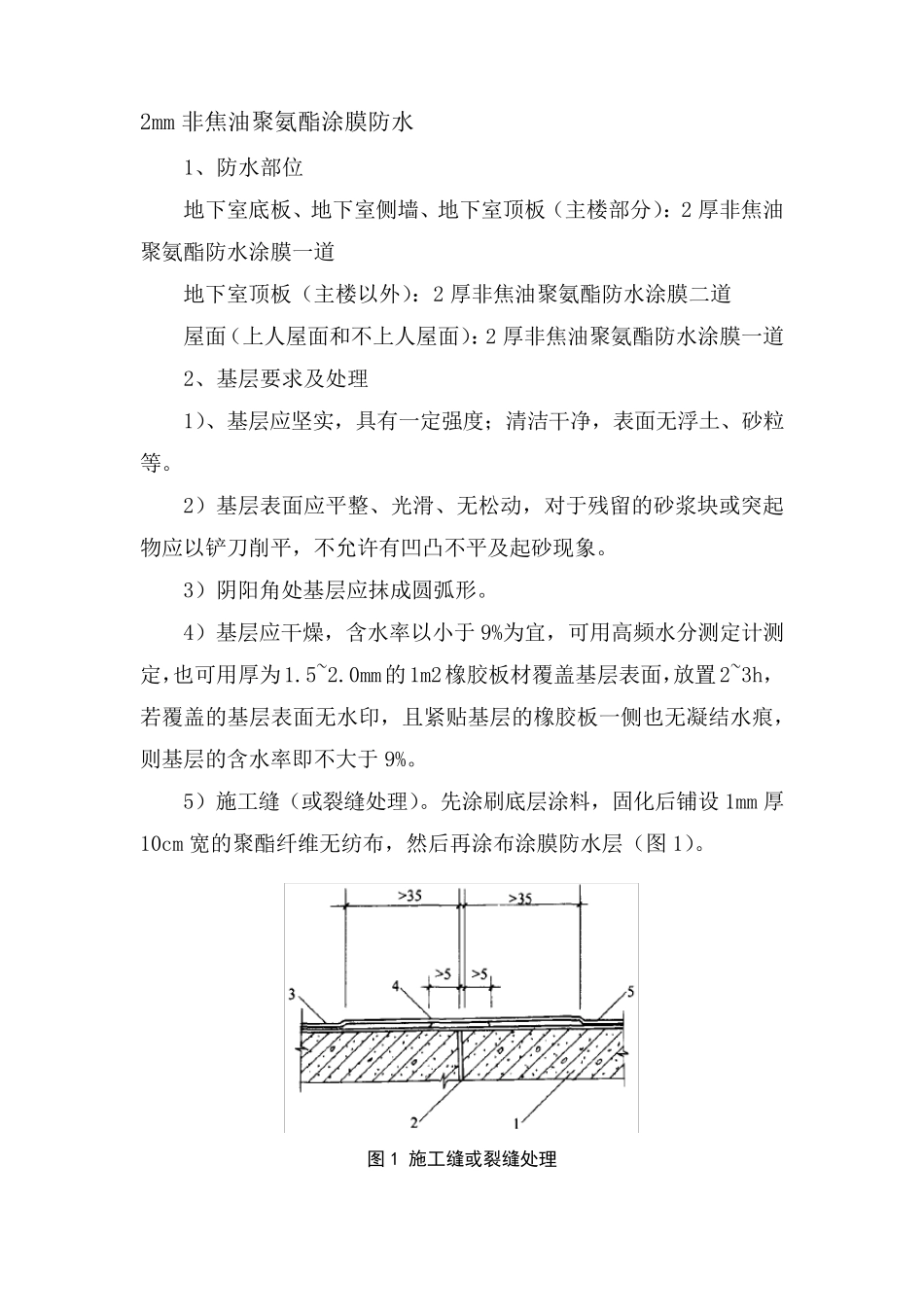

2mm 非焦油聚氨酯涂膜防水 1、防水部位 地下室底板、地下室侧墙、地下室顶板（主楼部分）：2 厚非焦油聚氨酯防水涂膜一道 地下室顶板（主楼以外）：2 厚非焦油聚氨酯防水涂膜二道 屋面（上人屋面和不上人屋面）：2 厚非焦油聚氨酯防水涂膜一道 2、基层要求及处理 1）、基层应坚实，具有一定强度；清洁干净，表面无浮土、砂粒等。 2）基层表面应平整、光滑、无松动，对于残留的砂浆块或突起物应以铲刀削平，不允许有凹凸不平及起砂现象。 3）阴阳角处基层应抹成圆弧形。 4）基层应干燥，含水率以小于9%为宜，可用高频水分测定计测定，也可用厚为1.5~2.0mm的1m2橡胶板材覆盖基层表面，放置2~3h，若覆盖的基层表面无水印，且紧贴基层的橡胶板一侧也无凝结水痕，则基层的含水率即不大于9%。 5）施工缝（或裂缝处理）。先涂刷底层涂料，固化后铺设1mm 厚10cm 宽的聚酯纤维无纺布，然后再涂布涂膜防水层（图1）。 图 1 施工缝或裂缝处理 1�混凝土结构；2�施工缝或裂缝、缝隙；3�底层涂料（底胶）； 4�10cm聚酯纤维无纺布；5�涂膜防水层 6）桩头处可用钢丝刷把桩头的浮渣清理干净，桩头表面必须平整光滑，不得有疏松、砂眼或孔洞存在,牢固、坚实，充分干燥，无尖锐角，不掉棱缺角，无明显湿渍并做好节点圆弧处理。 3、施工方法 非焦油聚氨酯防水涂料是一种化学反应型涂料，以双组份形式使用，由甲组份和乙组份按规定比1:1.5 配合后，发生化学反应，由液态变为固态，形成较厚的防水涂膜。 甲组份：异氰酸基含料，以3.5±0.2%为宜。 乙组份：羟基含量，以0.7±0.1%为宜。 （1）、清扫基层 把基层表面的尘土杂物认真清扫干净。 （2）、涂刷基层处理剂 将聚氨酯甲、乙组分按1:1.5 的比例（重量比）配合搅拌均匀，再用长把滚刷蘸满该混合料，均匀地涂刷在基层表面上。涂刷时不得堆积或露白见底，涂刷量以0.3kg/m2左右为宜。涂后应干燥5h 以上，方能进行下一工序的施工。 （3）、涂膜防水层的施工 1）涂膜材料的配制 聚氨酯涂膜防水材料应随用随配，配制好的混合料宜在2h 内用完。配制方法是将聚氨酯甲、乙组分按1:1.5 的比例配合，注入拌料桶中，用电动搅拌器强力搅拌均匀备用。 2）涂膜防水层的操作工艺 ① 细部做法 A、桩头做法 经过桩头处理后，先做桩头上水泥基渗透结晶涂膜防水，施工刷需用半硬的尼龙刷，涂层要求均匀，各处都要涂到，厚度应大于等于0.8 ㎜小于1.2mm，超过1.2mm 太厚养护困难。涂刷时...
