45t40m轨道式集装箱门式起重机说明书VIP免费

45t40m轨道式集装箱门式起重机说明书_第1页
1/12
45t40m轨道式集装箱门式起重机说明书_第2页
2/12

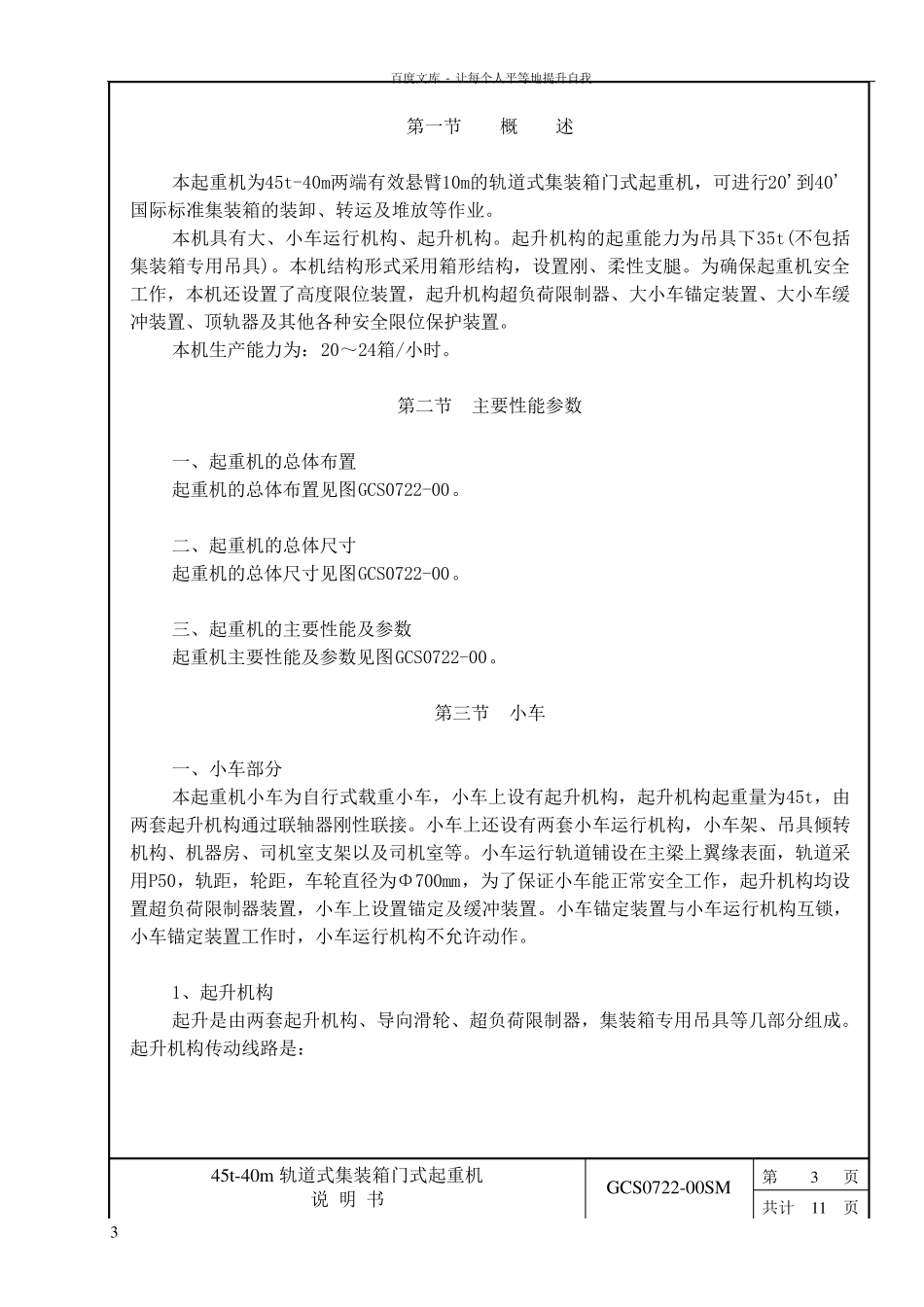

45t40m轨道式集装箱门式起重机说明书_第3页
3/12
百度文库 - 让每个人平等地提升自我 1 45t-40m 轨道式集装箱 门式起重机 施工 设计 说 明 书 GCS0722-00SM 标记 数量 修改单号 签字 日期 图样标记 总面积m2 编制 标检 校对 打字 审核 共 11 页 第 1 页 审定 百度文库 - 让每个人平等地提升自我 2 批准 日期 45t-40m 轨道式集装箱门式起重机 说 明 书 GCS0722-00SM 第 2 页 共计 11 页 百度文库 - 让每个人平等地提升自我 3 第一节 概 述 本起重机为45t-40m两端有效悬臂10m的轨道式集装箱门式起重机,可进行20'到40'国际标准集装箱的装卸、转运及堆放等作业。 本机具有大、小车运行机构、起升机构。起升机构的起重能力为吊具下35t(不包括集装箱专用吊具)。本机结构形式采用箱形结构,设置刚、柔性支腿。为确保起重机安全工作,本机还设置了高度限位装置,起升机构超负荷限制器、大小车锚定装置、大小车缓冲装置、顶轨器及其他各种安全限位保护装置。 本机生产能力为:20~24箱/小时。 第二节 主要性能参数 一、起重机的总体布置 起重机的总体布置见图GCS0722-00。 二、起重机的总体尺寸 起重机的总体尺寸见图GCS0722-00。 三、起重机的主要性能及参数 起重机主要性能及参数见图GCS0722-00。 第三节 小车 一、小车部分 本起重机小车为自行式载重小车,小车上设有起升机构,起升机构起重量为45t,由两套起升机构通过联轴器刚性联接。小车上还设有两套小车运行机构,小车架、吊具倾转机构、机器房、司机室支架以及司机室等。小车运行轨道铺设在主梁上翼缘表面,轨道采用P50,轨距,轮距,车轮直径为Φ700mm,为了保证小车能正常安全工作,起升机构均设置超负荷限制器装置,小车上设置锚定及缓冲装置。小车锚定装置与小车运行机构互锁,小车锚定装置工作时,小车运行机构不允许动作。 1、起升机构 起升是由两套起升机构、导向滑轮、超负荷限制器,集装箱专用吊具等几部分组成。起升机构传动线路是: 45t-40m 轨道式集装箱门式起重机 说 明 书 GCS0722-00SM 第 3 页 共计 11 页 百度文库 - 让每个人平等地提升自我 4 电动机→联轴器→减速器→联轴器→双联卷筒→固定点及超负荷装置→吊具。 电动机:YZP315M-8 N = 90 kWx2 n = 750 r/min 减速器:M3PSF70 传动比:i = 起升速度: m/min 制动器:YWZ2-500/125型电动液压推杆制动器,制动力矩:M = 2500 N·m×2 。 联轴器:齿形联轴器...
