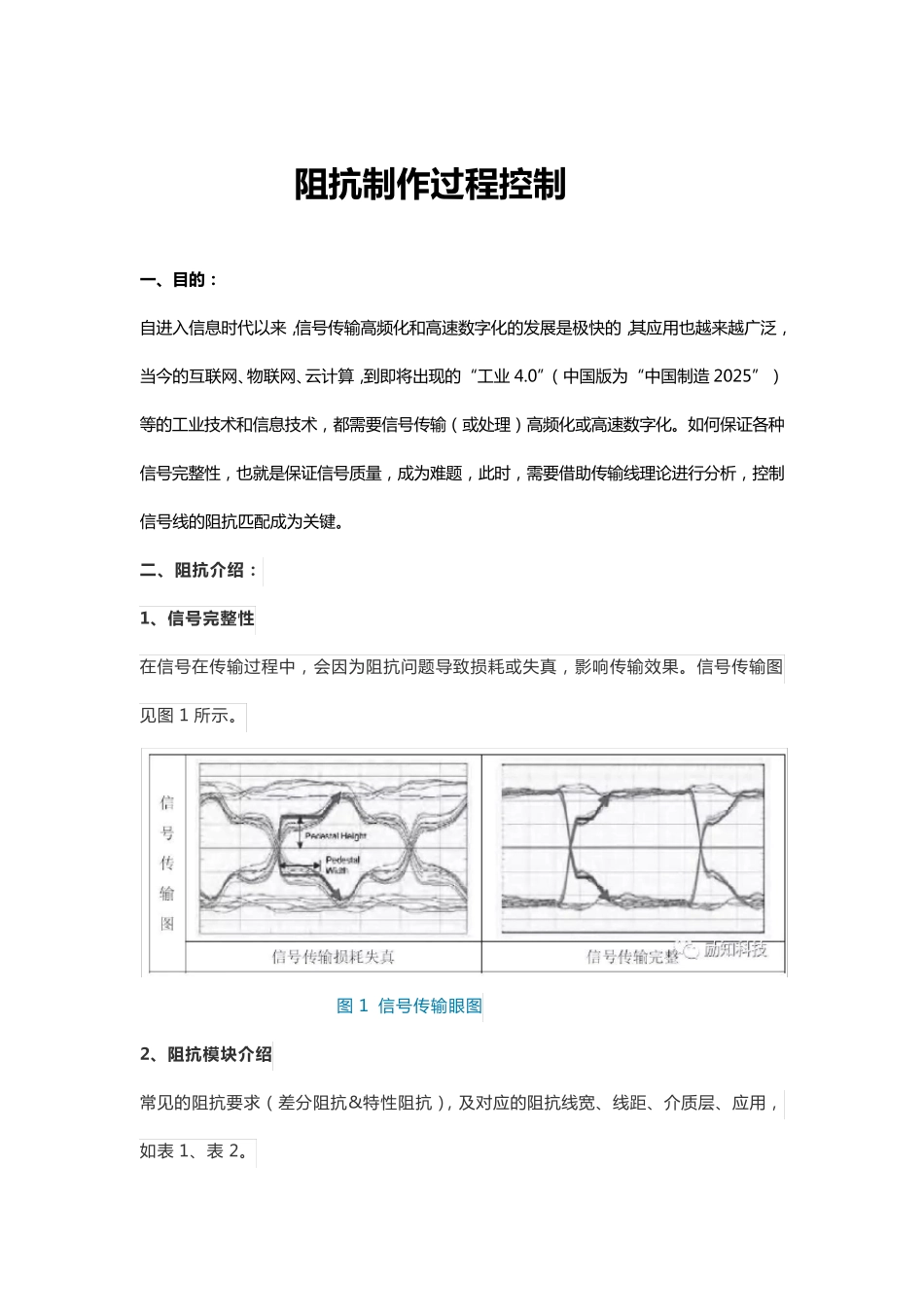

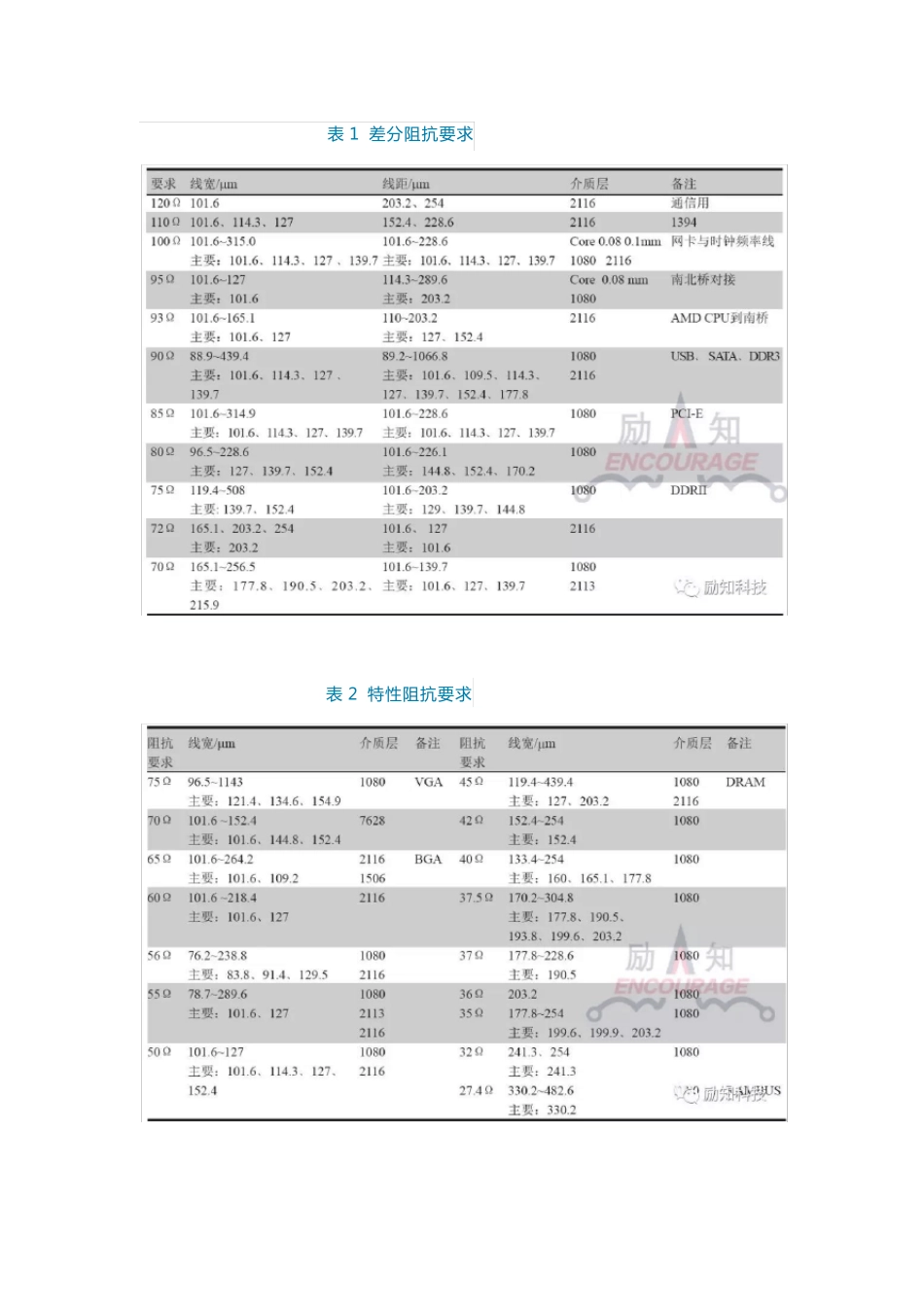

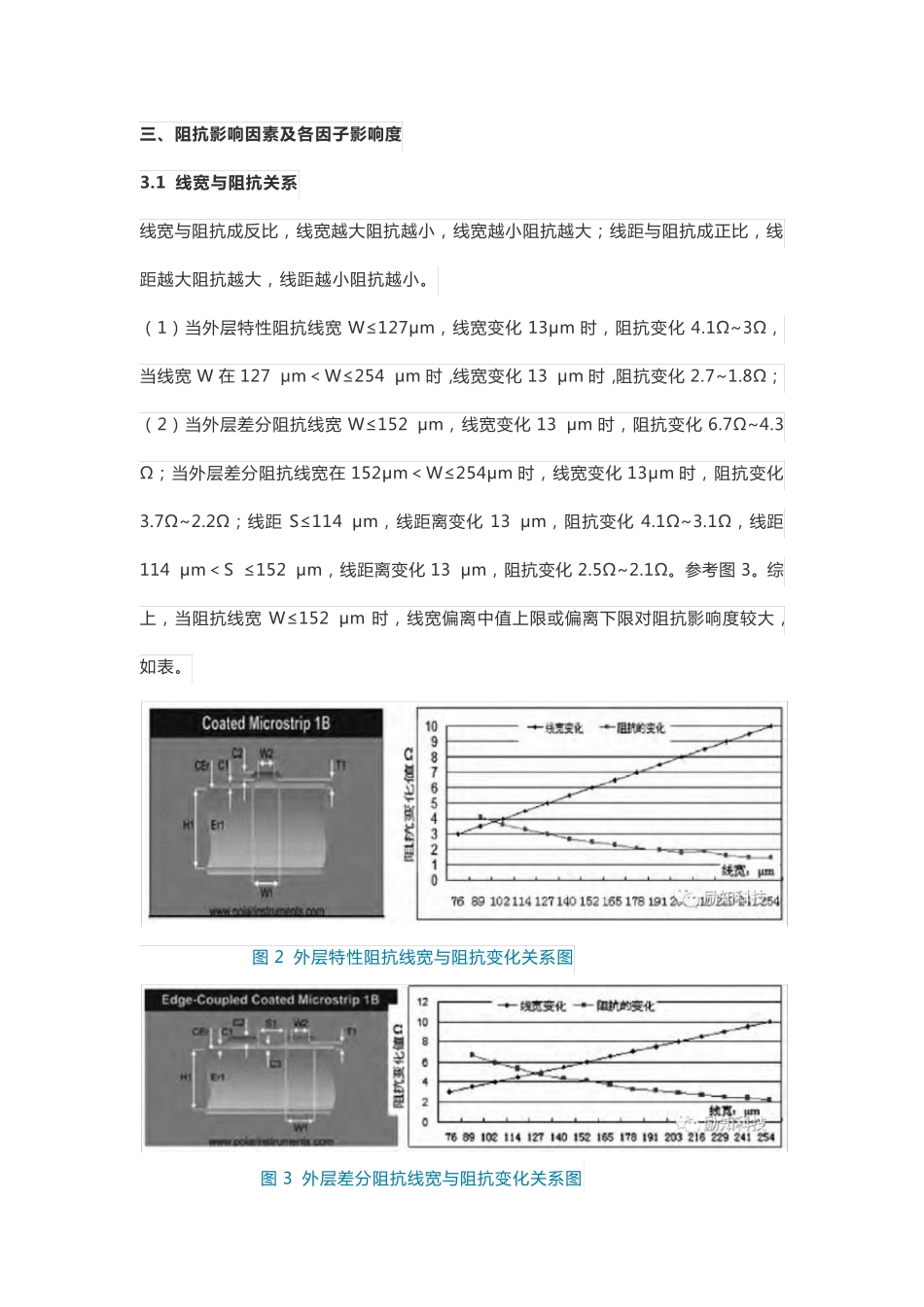

阻 抗 制 作 过 程 控 制 一 、目 的 ： 自 进 入 信 息 时 代 以 来 ，信 号 传 输 高 频 化 和 高 速 数 字 化 的 发 展 是 极 快 的 ，其 应 用 也 越 来 越 广 泛 ，当 今 的 互 联 网 、物 联 网 、云 计 算 ，到 即 将 出 现 的 “工 业 4.0”（ 中 国 版 为 “中 国 制 造 2025” ）等 的 工 业 技 术 和 信 息 技 术 ， 都 需 要 信 号 传 输 （ 或 处 理 ） 高 频 化 或 高 速 数 字 化 。 如 何 保 证 各 种信 号 完 整 性 ， 也 就 是 保 证 信 号 质 量 ， 成 为 难 题 ， 此 时 ， 需 要 借 助 传 输 线 理 论 进 行 分 析 ， 控 制信 号 线 的 阻 抗 匹 配 成 为 关 键 。 二 、阻 抗 介 绍 ： 1、信 号 完 整 性 在 信 号 在 传 输 过 程 中 ， 会 因 为 阻 抗 问 题 导 致 损 耗 或 失 真 ， 影 响 传 输 效 果 。 信 号 传 输 图见 图1 所 示 。 图1 信 号 传 输 眼 图 2、阻 抗 模 块 介 绍 常 见 的 阻 抗 要 求 （ 差 分 阻 抗 &特 性 阻 抗 ）， 及 对 应 的 阻 抗 线 宽 、 线 距 、 介 质 层 、 应 用 ，如 表1、 表2。 表1 差 分阻 抗 要 求 表2 特 性 阻 抗 要 求 三 、阻 抗 影 响 因 素 及 各 因 子 影 响 度 3.1 线 宽 与 阻 抗 关 系 线 宽 与 阻 抗 成 反 比 ， 线 宽 越 大 阻 抗 越 小 ， 线 宽 越 小 阻 抗 越 大 ； 线 距 与 阻 抗 成 正 比 ， 线距 越 大 阻 抗 越 大 ， 线 距 越 小 阻 抗 越 小 。 （ 1） 当 外 层 特 性 阻 抗 线 宽W≤127μm， 线 宽 变 化13μm 时 ， 阻 抗 变 化4.1Ω~3Ω，当 线 宽W 在127 μm＜ W≤254 μm 时 ，线 宽 变 化13 μm 时 ，阻 抗 变 化2.7~1.8Ω； （ 2） 当 外 层 差 分 阻 抗 线 宽W≤152 μm， 线 宽 变 化13 μm 时 ， 阻 抗 变 化6.7Ω~4.3Ω； 当 外 层 差 分 阻 抗 线 宽 在152μm＜ W≤254μm 时 ， 线 宽 变 化13μm 时 ， 阻 抗 变 化3.7Ω~2.2Ω； 线 距S≤114 μm， 线 距 ...
