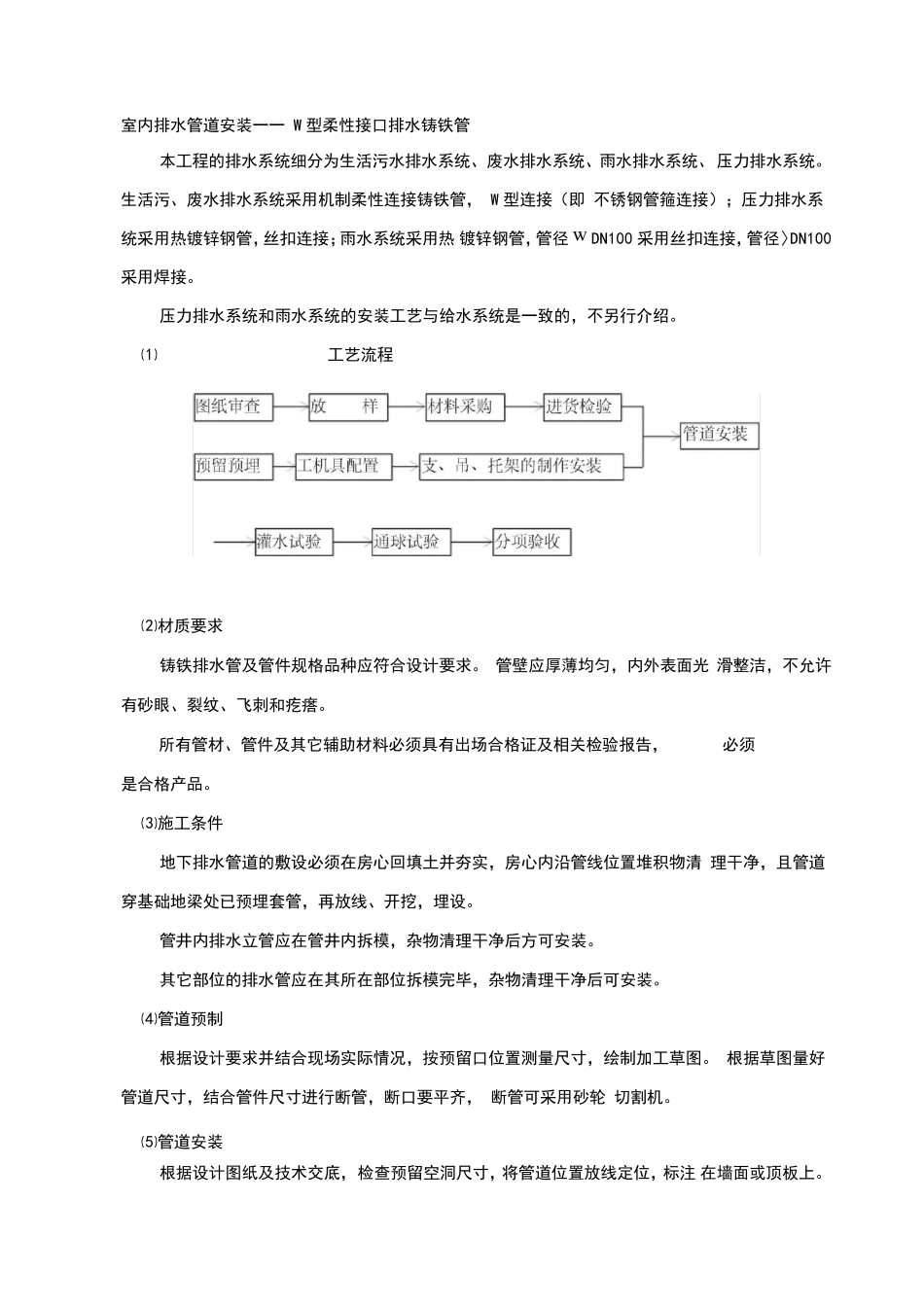

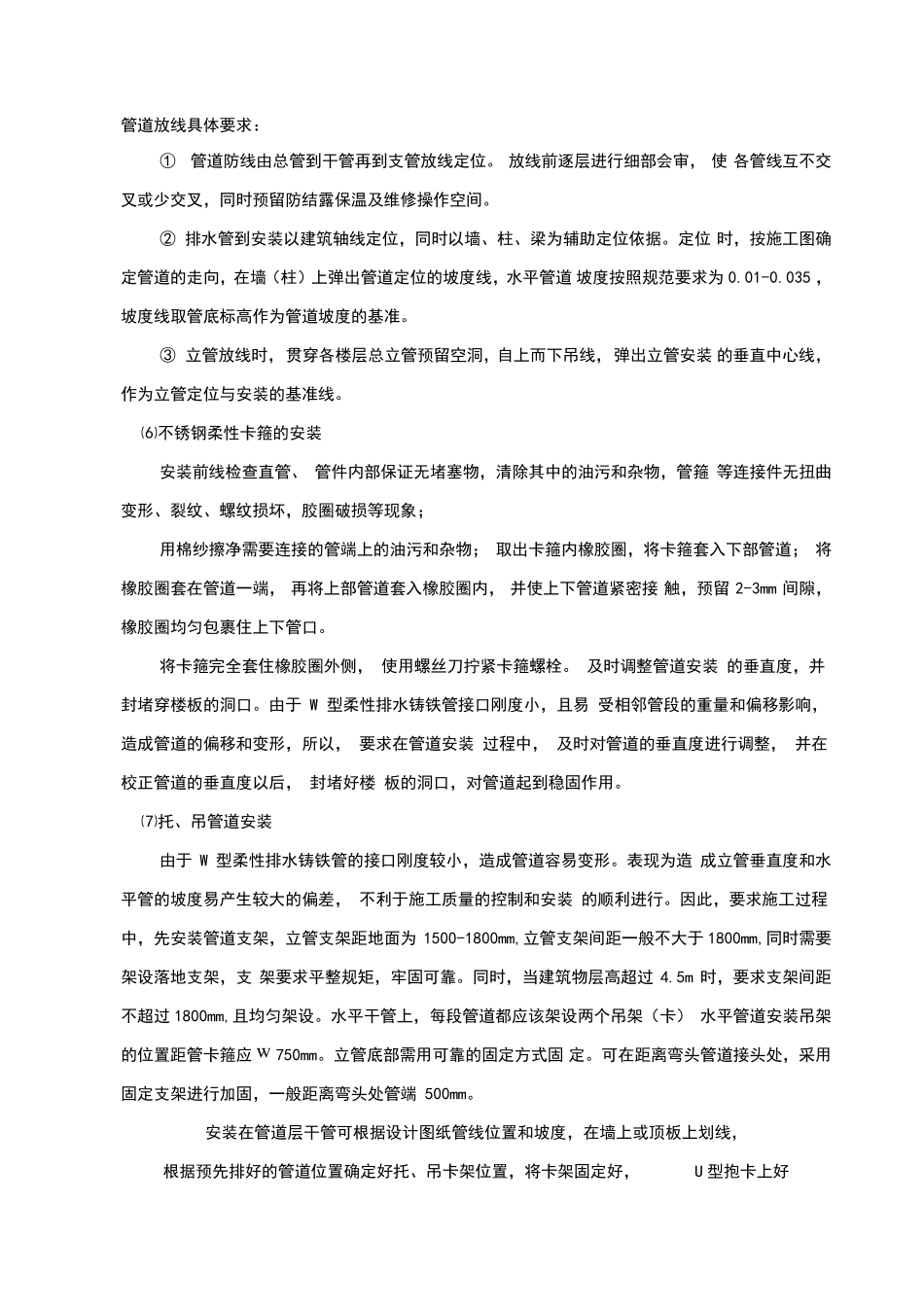

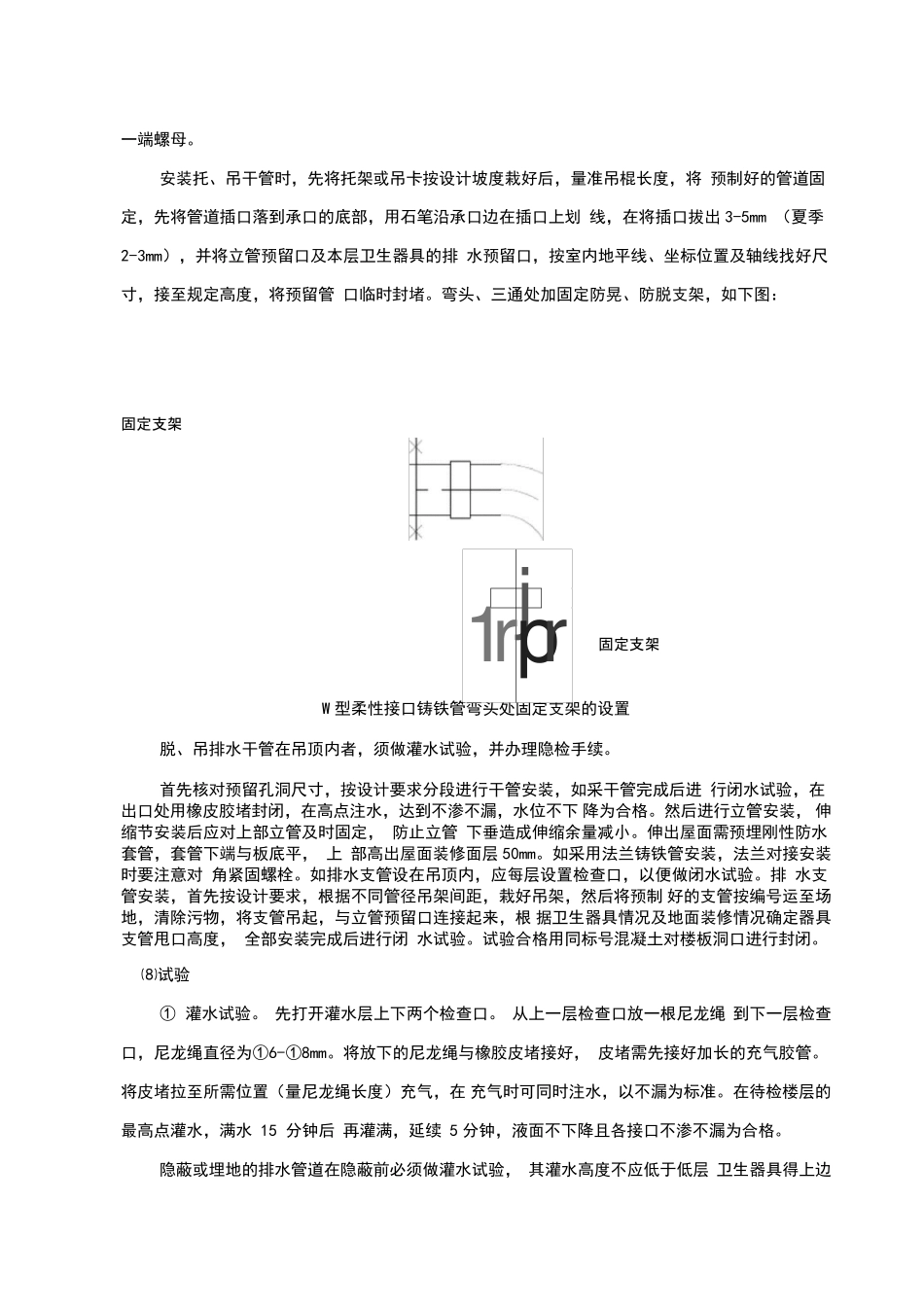

室内排水管道安装一一 W 型柔性接口排水铸铁管 本工程的排水系统细分为生活污水排水系统、废水排水系统、雨水排水系统、 压力排水系统。生活污、废水排水系统采用机制柔性连接铸铁管, W 型连接(即 不锈钢管箍连接);压力排水系统采用热镀锌钢管,丝扣连接;雨水系统采用热 镀锌钢管,管径w DN100 采用丝扣连接,管径〉DN100采用焊接。 压力排水系统和雨水系统的安装工艺与给水系统是一致的,不另行介绍。 ⑴ 工艺流程 ⑵材质要求 铸铁排水管及管件规格品种应符合设计要求。 管壁应厚薄均匀,内外表面光 滑整洁,不允许有砂眼、裂纹、飞刺和疙瘩。 所有管材、管件及其它辅助材料必须具有出场合格证及相关检验报告, 必须 是合格产品。 ⑶施工条件 地下排水管道的敷设必须在房心回填土并夯实,房心内沿管线位置堆积物清 理干净,且管道穿基础地梁处已预埋套管,再放线、开挖,埋设。 管井内排水立管应在管井内拆模,杂物清理干净后方可安装。 其它部位的排水管应在其所在部位拆模完毕,杂物清理干净后可安装。 ⑷管道预制 根据设计要求并结合现场实际情况,按预留口位置测量尺寸,绘制加工草图。 根据草图量好管道尺寸,结合管件尺寸进行断管,断口要平齐, 断管可采用砂轮 切割机。 ⑸管道安装 根据设计图纸及技术交底, 检查预留空洞尺寸,将管道位置放线定位,标注 在墙面或顶板上。管道放线具体要求: ① 管道防线由总管到干管再到支管放线定位。 放线前逐层进行细部会审, 使 各管线互不交叉或少交叉,同时预留防结露保温及维修操作空间。 ② 排水管到安装以建筑轴线定位,同时以墙、柱、梁为辅助定位依据。定位 时,按施工图确定管道的走向,在墙(柱)上弹出管道定位的坡度线,水平管道 坡度按照规范要求为 0.01-0.035 ,坡度线取管底标高作为管道坡度的基准。 ③ 立管放线时, 贯穿各楼层总立管预留空洞,自上而下吊线, 弹出立管安装 的垂直中心线,作为立管定位与安装的基准线。 ⑹不锈钢柔性卡箍的安装 安装前线检查直管、 管件内部保证无堵塞物,清除其中的油污和杂物,管箍 等连接件无扭曲变形、裂纹、螺纹损坏,胶圈破损等现象; 用棉纱擦净需要连接的管端上的油污和杂物; 取出卡箍内橡胶圈,将卡箍套入下部管道; 将橡胶圈套在管道一端, 再将上部管道套入橡胶圈内, 并使上下管道紧密接 触,预留 2-3mm 间隙,橡胶圈均匀包裹住上下管口。 将卡箍完全套住橡胶圈...
