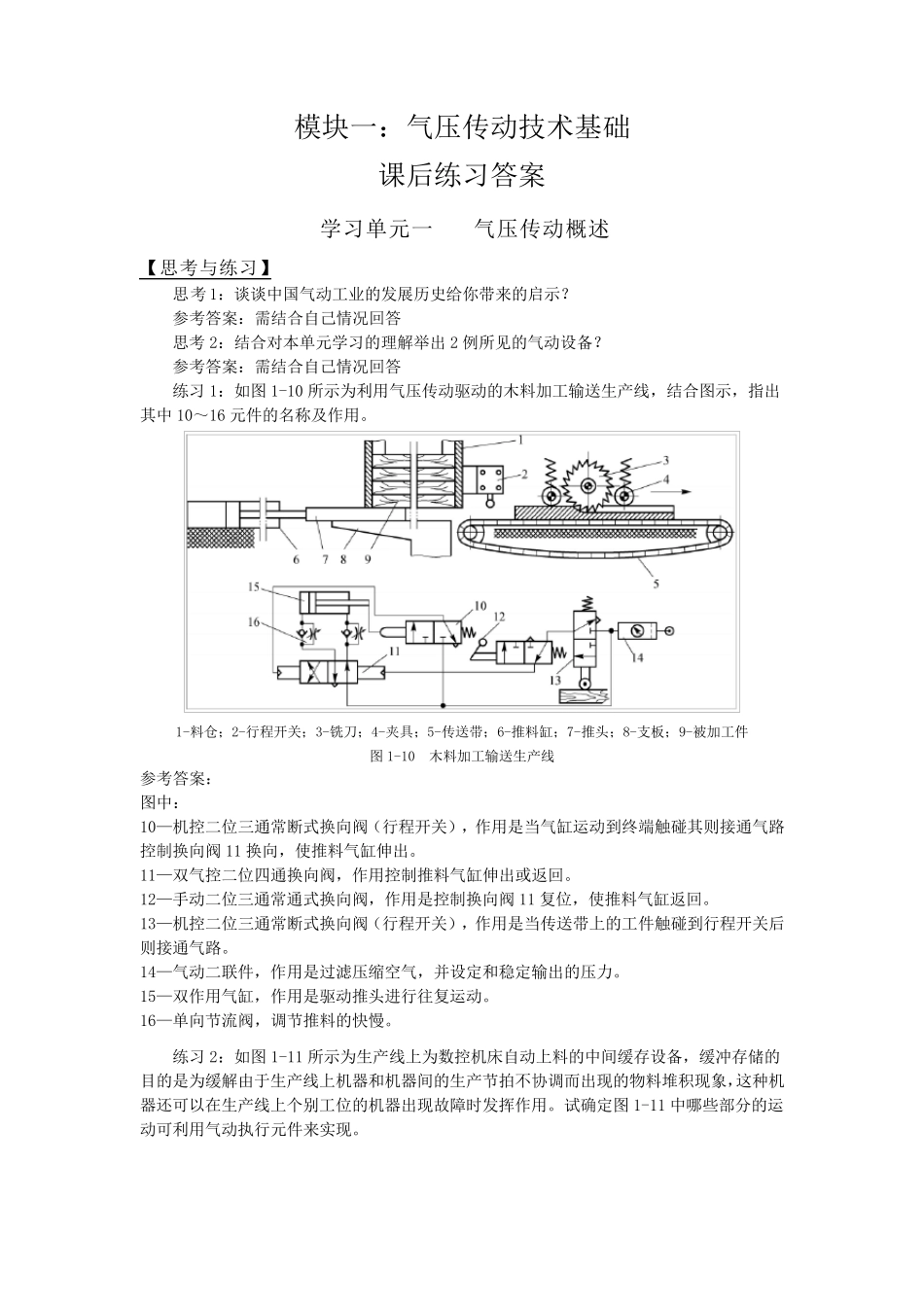

模块一：气压传动技术基础 课后练习答案 学习单元一 气压传动概述 【思考与练习】 思考1：谈谈中国气动工业的发展历史给你带来的启示？ 参考答案：需结合自己情况回答 思考2：结合对本单元学习的理解举出2 例所见的气动设备？ 参考答案：需结合自己情况回答 练习1：如图1-10 所示为利用气压传动驱动的木料加工输送生产线，结合图示，指出其中10～16 元件的名称及作用。 1-料仓；2-行程开关；3-铣刀；4-夹具；5-传送带；6-推料缸；7-推头；8-支板；9-被加工件 图1-10 木料加工输送生产线 参考答案： 图中： 10—机控二位三通常断式换向阀（行程开关），作用是当气缸运动到终端触碰其则接通气路控制换向阀11 换向，使推料气缸伸出。 11—双气控二位四通换向阀，作用控制推料气缸伸出或返回。 12—手动二位三通常通式换向阀，作用是控制换向阀11 复位，使推料气缸返回。 13—机控二位三通常断式换向阀（行程开关），作用是当传送带上的工件触碰到行程开关后则接通气路。 14—气动二联件，作用是过滤压缩空气，并设定和稳定输出的压力。 15—双作用气缸，作用是驱动推头进行往复运动。 16—单向节流阀，调节推料的快慢。 练习2：如图1-11 所示为生产线上为数控机床自动上料的中间缓存设备，缓冲存储的目的是为缓解由于生产线上机器和机器间的生产节拍不协调而出现的物料堆积现象，这种机器还可以在生产线上个别工位的机器出现故障时发挥作用。试确定图1-11 中哪些部分的运动可利用气动执行元件来实现。 1-上料装置；2-传送带；3-提升装置；4-棘爪；5-进料器；6-进料器驱动装置；7-输料槽； 8-直线摆动组合单元；9-缓存料仓；10-直线单元；11-夹爪；12-机床夹具；13-机床 图1-11 数控机床自动上料的中间缓存设备 参考答案： 1.上料装置 2 .传送带 3 .提升装置 4 .进料器驱动装置 5 .直线摆动组合单元 6 .直线单元 7 .夹爪 8 .机床夹具 学习单元二 典型气动元件 【思考与练习】 思考1：换向阀的驱动方式有哪些？ 参考答案：人力、机械碰撞力、弹簧力、气压力、电磁力及上述几种形式组合在一起的复合力。 思考2：三位换向阀和二位换向阀在控制执行元件时有什么区别？ 参考答案：三位阀可控制执行元件停留在任何位置，二位阀只能控制气缸或摆缸停留在两个终端位置，控制气马达处于正转或反转。 练习1：为了提高加工效率，人们通常使用如图1-45 所示造价低、安装与调试简单气动控制的机床夹具，...
