【施工方案】封闭母线槽施工方案VIP免费

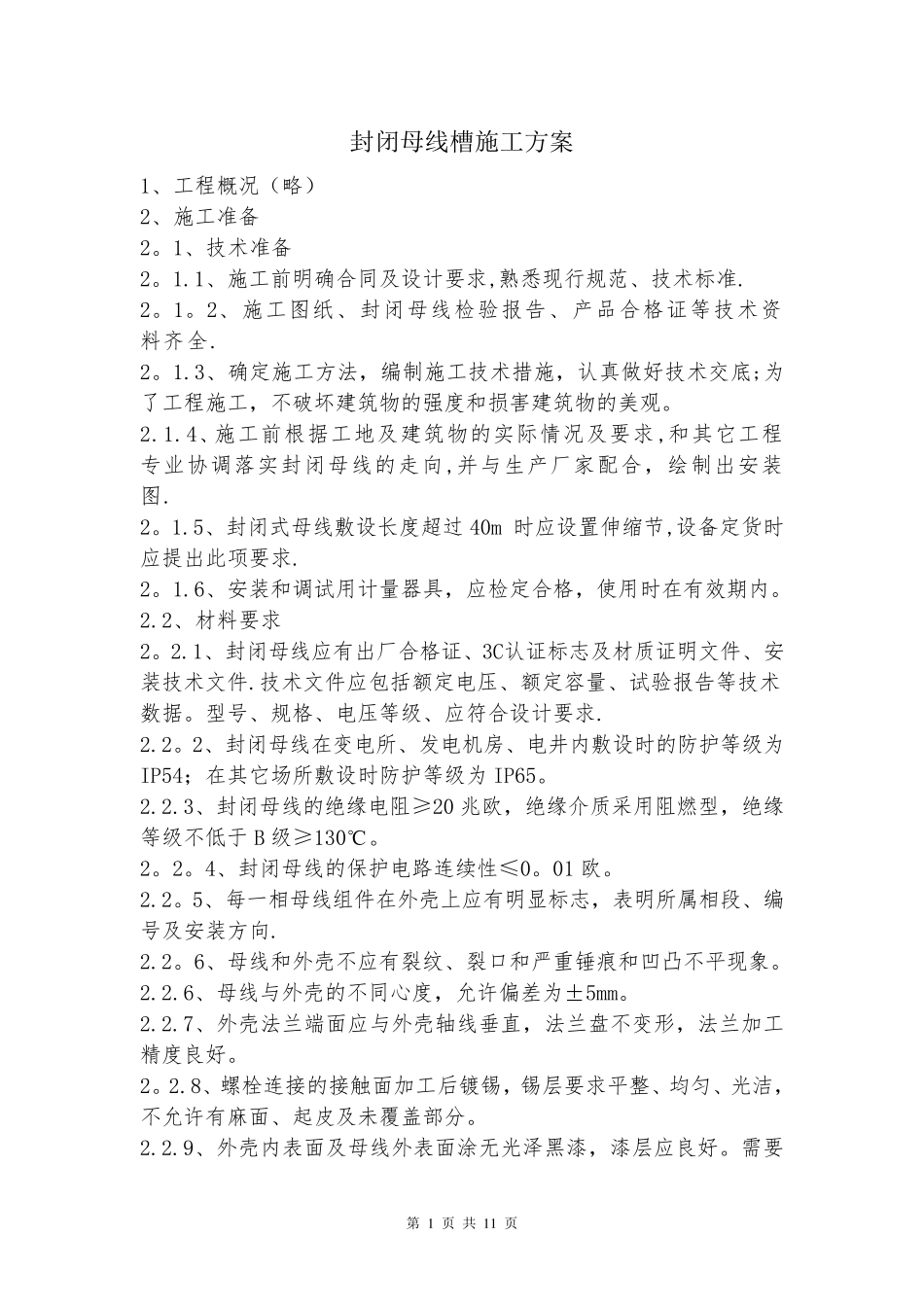

第 1 页 共 11 页 封闭母线槽施工方案 1、工程概况（略） 2、施工准备 2。1、技术准备 2。1.1、施工前明确合同及设计要求,熟悉现行规范、技术标准. 2。1。2、施工图纸、封闭母线检验报告、产品合格证等技术资料齐全. 2。1.3、确定施工方法，编制施工技术措施，认真做好技术交底;为了工程施工，不破坏建筑物的强度和损害建筑物的美观。 2.1.4、施工前根据工地及建筑物的实际情况及要求,和其它工程专业协调落实封闭母线的走向,并与生产厂家配合，绘制出安装图. 2。1.5、封闭式母线敷设长度超过40m 时应设置伸缩节,设备定货时应提出此项要求. 2。1.6、安装和调试用计量器具，应检定合格，使用时在有效期内。 2.2、材料要求 2。2.1、封闭母线应有出厂合格证、3C认证标志及材质证明文件、安装技术文件.技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求. 2.2。2、封闭母线在变电所、发电机房、电井内敷设时的防护等级为IP54；在其它场所敷设时防护等级为IP65。 2.2.3、封闭母线的绝缘电阻≥20 兆欧，绝缘介质采用阻燃型，绝缘等级不低于B 级≥130℃。 2。2。4、封闭母线的保护电路连续性≤0。01 欧。 2.2。5、每一相母线组件在外壳上应有明显标志，表明所属相段、编号及安装方向. 2.2。6、母线和外壳不应有裂纹、裂口和严重锤痕和凹凸不平现象。 2.2.6、母线与外壳的不同心度，允许偏差为±5mm。 2.2.7、外壳法兰端面应与外壳轴线垂直，法兰盘不变形，法兰加工精度良好。 2。2.8、螺栓连接的接触面加工后镀锡，锡层要求平整、均匀、光洁，不允许有麻面、起皮及未覆盖部分。 2.2.9、外壳内表面及母线外表面涂无光泽黑漆，漆层应良好。需要第 2 页 共 11 页 现场焊接或螺栓连接的部分不涂。 2.2.10、各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品. 2。2.11、其他材料:防腐油漆、面漆、电焊条等应有出厂合格证。 2.3、主要机具准备和人力计划 2。3。1、主要机具准备 1）、主要机具：工作台、台虎钳、钢锯、锤子、油压煨弯器、电钻、电锤、电焊、气焊工具、力矩扳手、木锤、钢丝刷、铜丝刷等。 2）、测试工具:钢角尺、钢卷尺、水平尺、绝缘摇表等。 2。3。2、人力计划见表1 表1 工种 计划人数/人 备注 技术员 2 现场指导施工 电工 20 普工 10 厂家技术工程师 1 指导安装、配合调试、试运行 2.4、施工作业条件 2...
