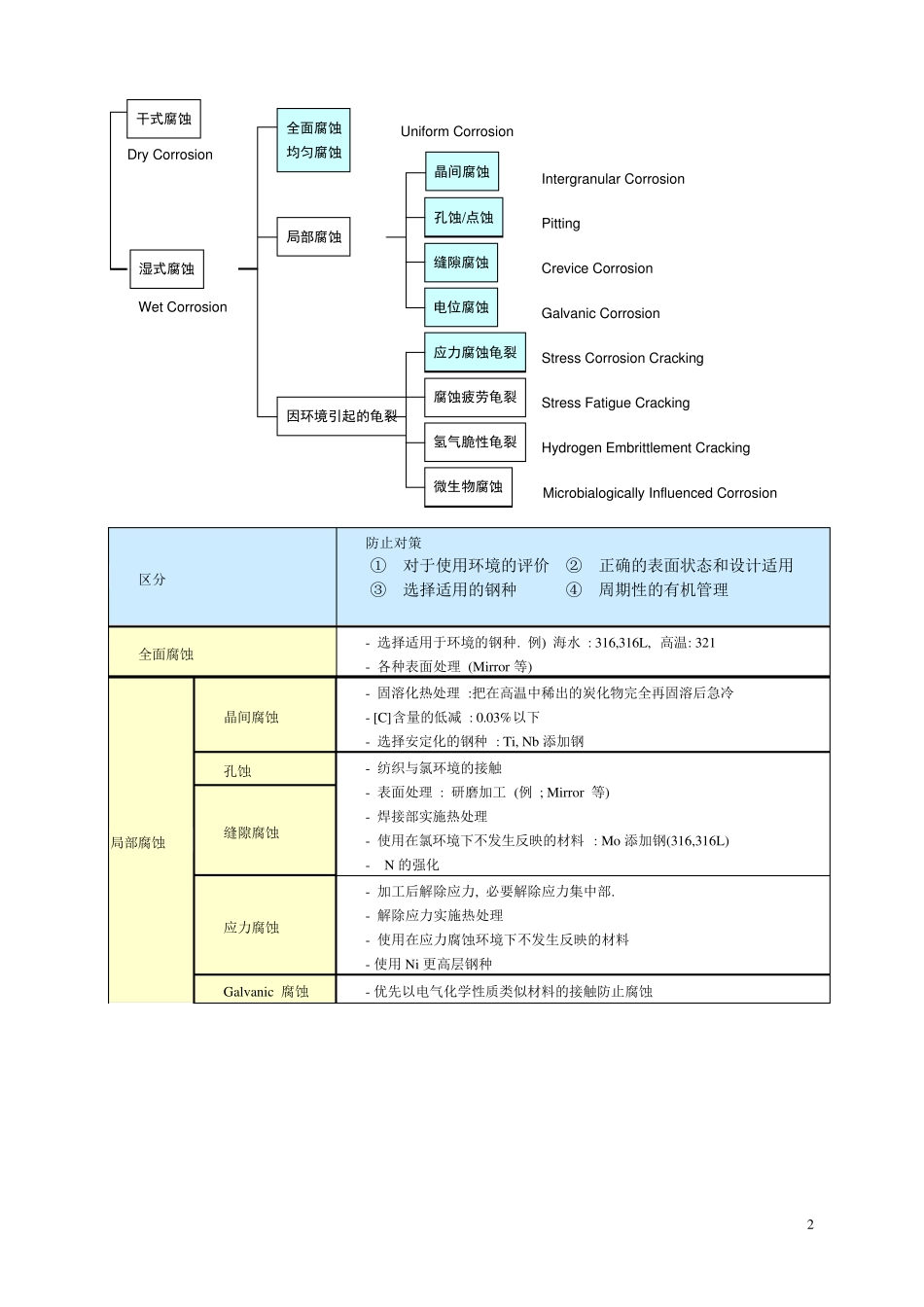

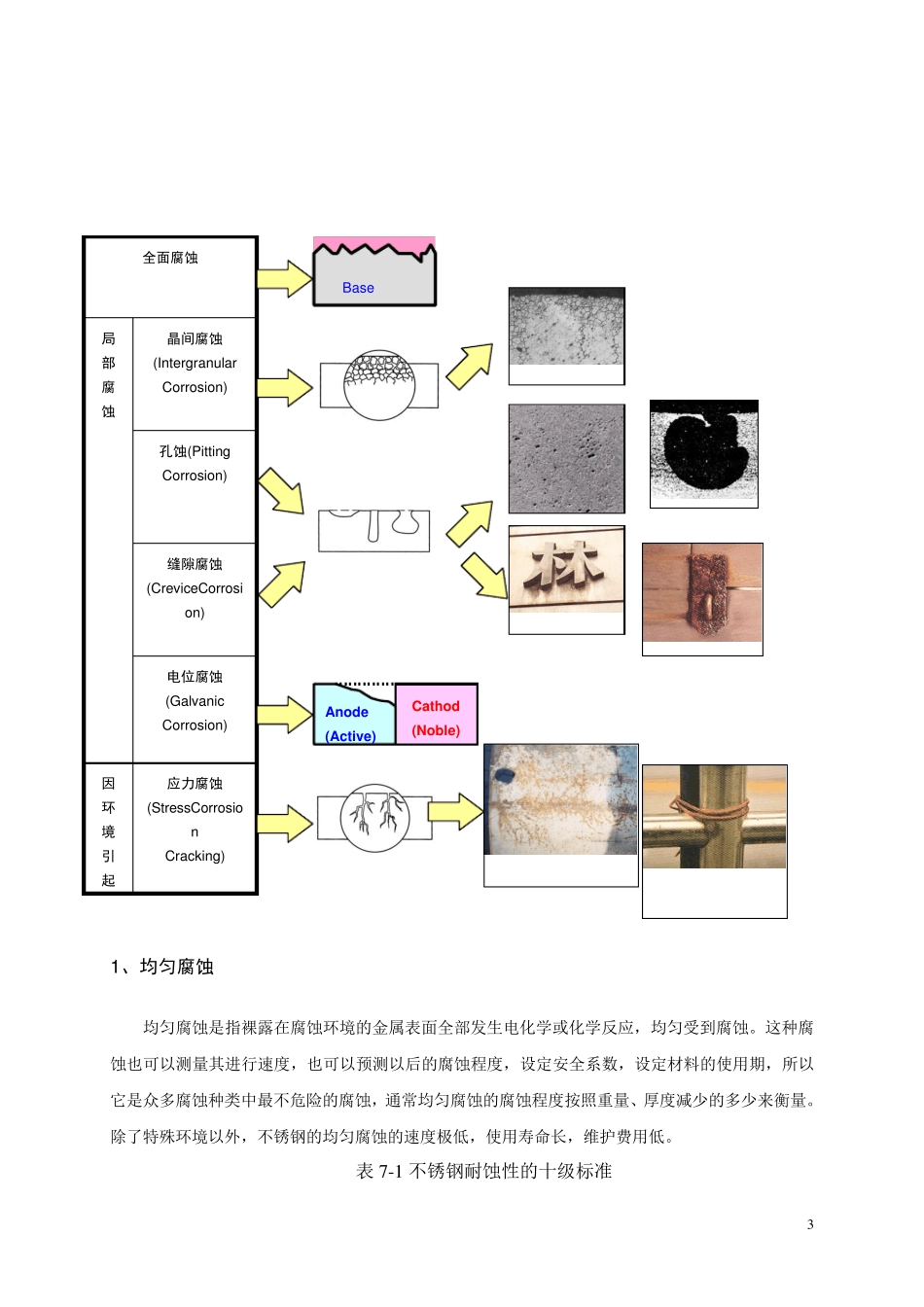

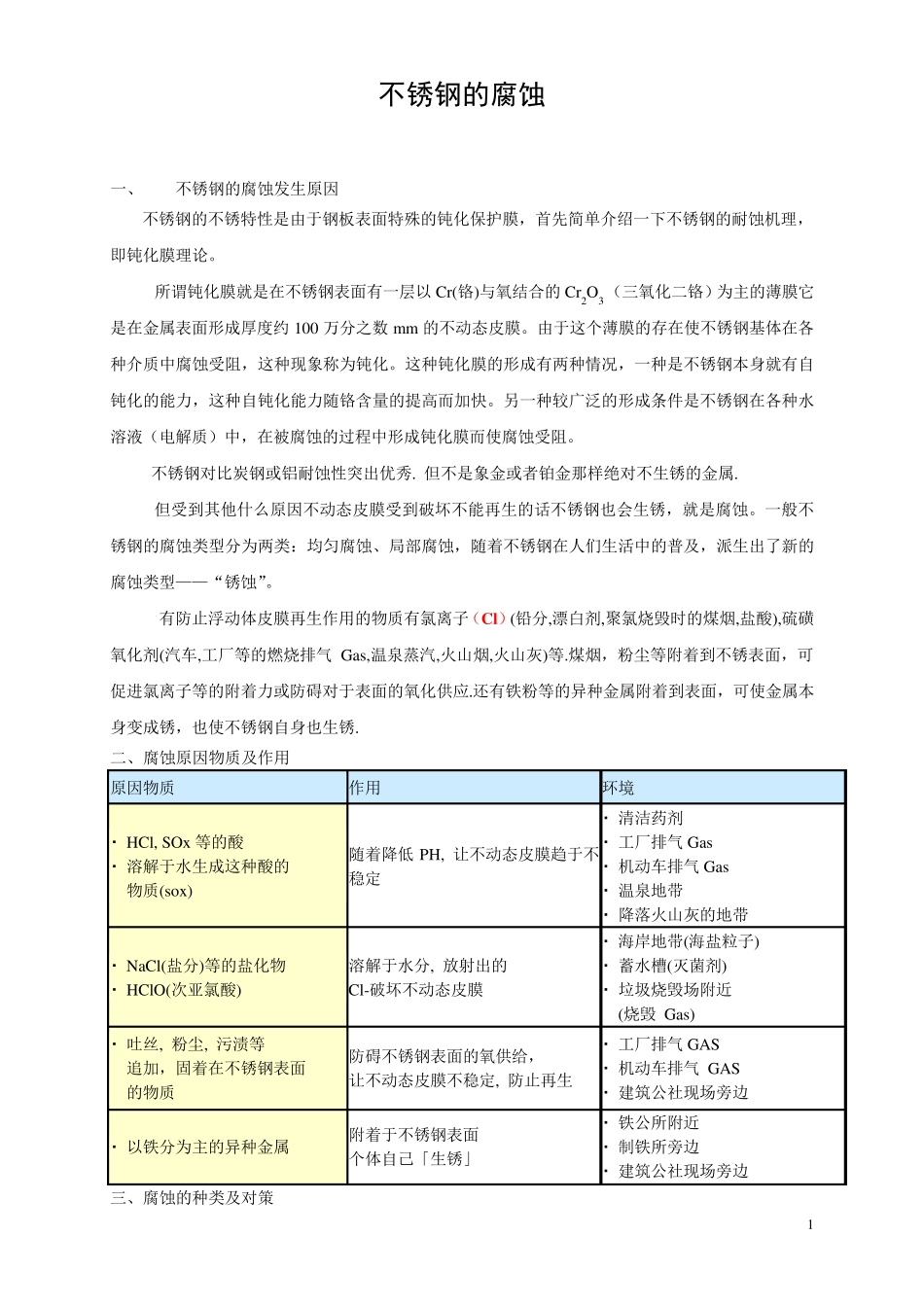

1 不锈钢的腐蚀��一、�不锈钢的腐蚀发生原因 不锈钢的不锈特性是由于钢板表面特殊的钝化保护膜，首先简单介绍一下不锈钢的耐蚀机理，即钝化膜理论。 所谓钝化膜就是在不锈钢表面有一层以Cr(铬)与氧结合的Cr2O3 （三氧化二铬）为主的薄膜它是在金属表面形成厚度约100 万分之数mm 的不动态皮膜。由于这个薄膜的存在使不锈钢基体在各种介质中腐蚀受阻，这种现象称为钝化。这种钝化膜的形成有两种情况，一种是不锈钢本身就有自钝化的能力，这种自钝化能力随铬含量的提高而加快。另一种较广泛的形成条件是不锈钢在各种水溶液（电解质）中，在被腐蚀的过程中形成钝化膜而使腐蚀受阻。 不锈钢对比炭钢或铝耐蚀性突出优秀. 但不是象金或者铂金那样绝对不生锈的金属. 但受到其他什么原因不动态皮膜受到破坏不能再生的话不锈钢也会生锈，就是腐蚀。一般不锈钢的腐蚀类型分为两类：均匀腐蚀、局部腐蚀，随着不锈钢在人们生活中的普及，派生出了新的腐蚀类型——“锈蚀”。 有防止浮动体皮膜再生作用的物质有氯离子（Cl）(铅分,漂白剂,聚氯烧毁时的煤烟,盐酸),硫磺氧化剂(汽车,工厂等的燃烧排气Gas,温泉蒸汽,火山烟,火山灰)等.煤烟，粉尘等附着到不锈表面，可促进氯离子等的附着力或防碍对于表面的氧化供应.还有铁粉等的异种金属附着到表面，可使金属本身变成锈，也使不锈钢自身也生锈. 二、腐蚀原因物质及作用 原因物质 作用 环境 ▪ HCl, SOx 等的酸 ▪ 溶解于水生成这种酸的 物质(sox) 随着降低PH, 让不动态皮膜趋于不稳定 ▪ 清洁药剂 ▪ 工厂排气Gas ▪ 机动车排气Gas ▪ 温泉地带 ▪ 降落火山灰的地带 ▪ NaCl(盐分)等的盐化物 ▪ HClO(次亚氯酸) 溶解于水分, 放射出的 Cl-破坏不动态皮膜 ▪ 海岸地带(海盐粒子) ▪ 蓄水槽(灭菌剂) ▪ 垃圾烧毁场附近 (烧毁 Gas) ▪ 吐丝, 粉尘, 污渍等 追加，固着在不锈钢表面 的物质 防碍不锈钢表面的氧供给， 让不动态皮膜不稳定, 防止再生 ▪ 工厂排气GAS ▪ 机动车排气 GAS ▪ 建筑公社现场旁边 ▪ 以铁分为主的异种金属 附着于不锈钢表面 个体自己「生锈」 ▪ 铁公所附近 ▪ 制铁所旁边 ▪ 建筑公社现场旁边 三、腐蚀的种类及对策 2 区分 防止对策 ① 对于使用环境的评价 ② 正确的表面状态和设计适用 ③ 选择适用的钢种 ④ 周期性的有机管理 全面腐蚀 - 选择适用于环境的钢种. 例) 海水 : 316,316L, 高温: 32...
