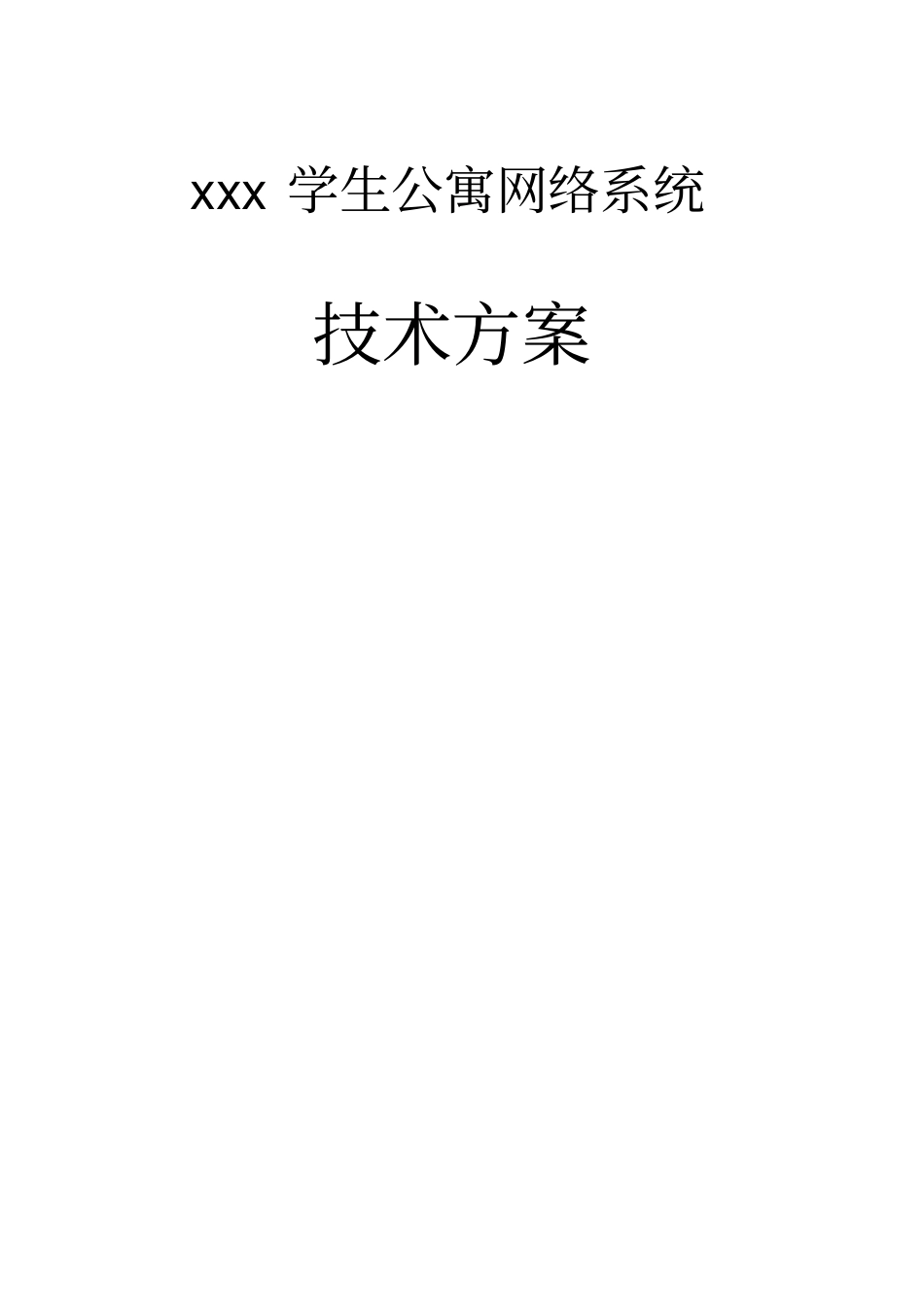

学生公寓网络系统技术方案VIP免费

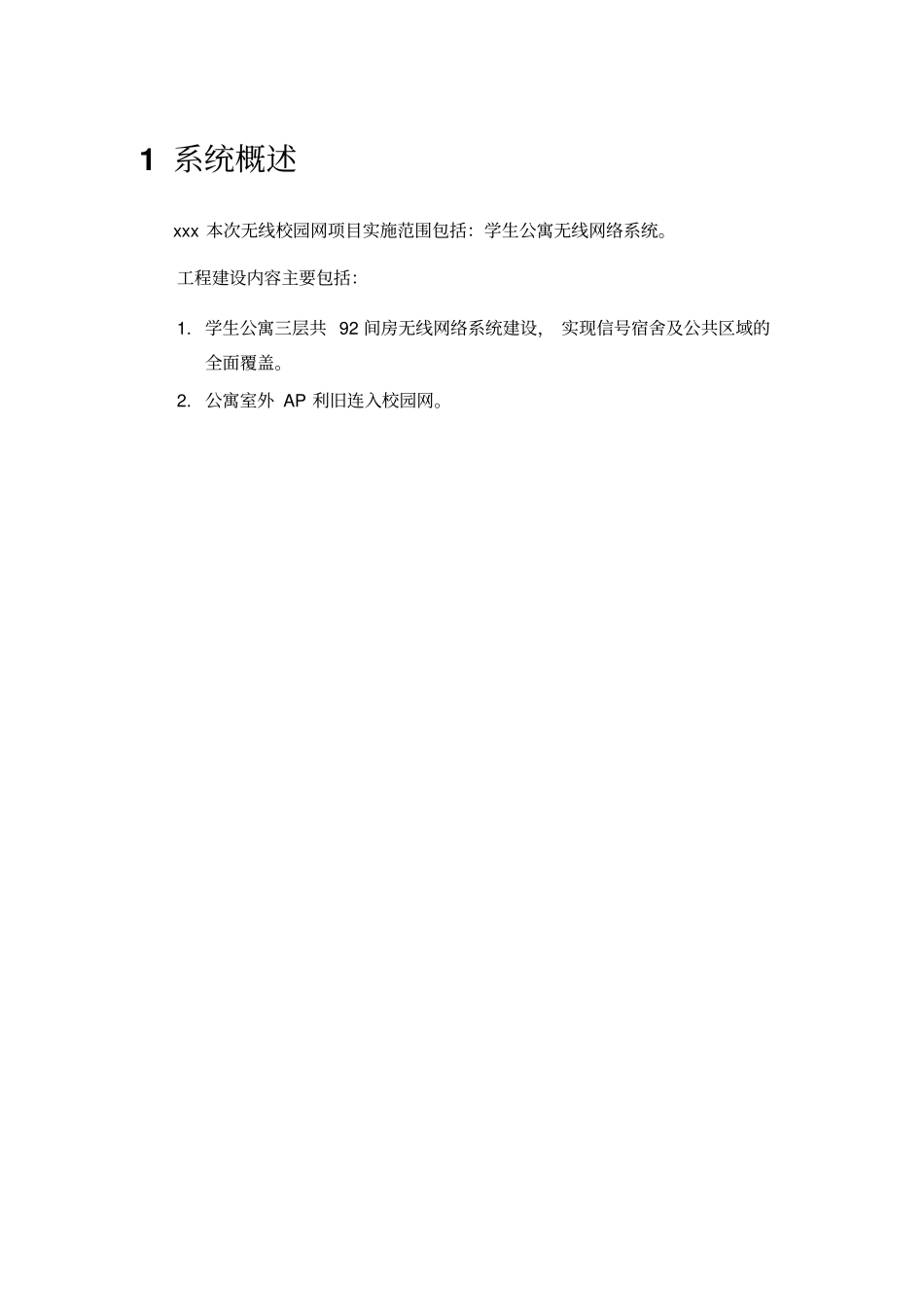

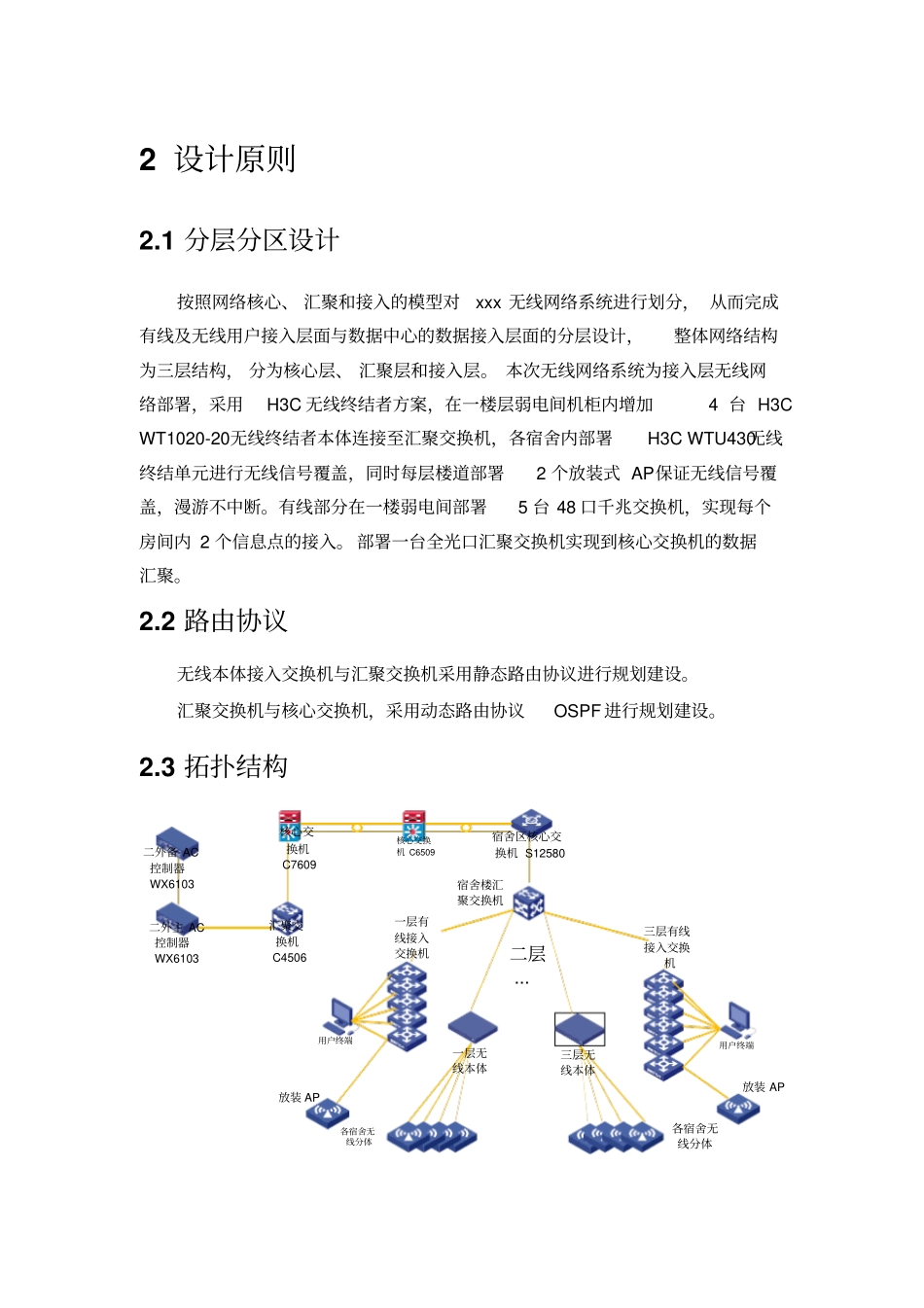

xxx 学生公寓网络系统技术方案1 系统概述xxx 本次无线校园网项目实施范围包括：学生公寓无线网络系统。工程建设内容主要包括：1. 学生公寓三层共 92 间房无线网络系统建设， 实现信号宿舍及公共区域的全面覆盖。2. 公寓室外 AP 利旧连入校园网。2 设计原则2.1 分层分区设计按照网络核心、 汇聚和接入的模型对xxx 无线网络系统进行划分， 从而完成有线及无线用户接入层面与数据中心的数据接入层面的分层设计，整体网络结构为三层结构， 分为核心层、 汇聚层和接入层。 本次无线网络系统为接入层无线网络部署，采用H3C 无线终结者方案，在一楼层弱电间机柜内增加4 台 H3C WT1020-20无线终结者本体连接至汇聚交换机，各宿舍内部署H3C WTU430无线终结单元进行无线信号覆盖，同时每层楼道部署2 个放装式 AP保证无线信号覆盖，漫游不中断。有线部分在一楼弱电间部署5 台 48 口千兆交换机，实现每个房间内 2 个信息点的接入。 部署一台全光口汇聚交换机实现到核心交换机的数据汇聚。2.2 路由协议无线本体接入交换机与汇聚交换机采用静态路由协议进行规划建设。汇聚交换机与核心交换机，采用动态路由协议OSPF 进行规划建设。2.3 拓扑结构宿舍区核心交换机 S12580宿舍楼汇聚交换机一层无线本体各宿舍无线分体用户终端SiSi核心交换机 C6509核心交换机C7609汇聚交换机C4506二外主 AC控制器WX6103三层无线本体用户终端一层有线接入交换机三层有线接入交换机二外备 AC控制器WX6103二层...各宿舍无线分体放装 AP放装 AP3 设备部署3.1 楼层结构一层按除去盥洗室为30 房间，二层、三层除去盥洗室每层31 房间，共 92个房间。弱电间位于一层值班室位置。3.2 无线本体接入交换机部署设备部署情况：每个本体可支持 20 个分体，本体 AP 部署于一层的弱电间， 共 5 个本体 H3C EWP-WT1020。3.3 无线分体 AP 信息点部署通 过 现 场 勘 察 及 用 户 确 认 的 需 求 ， 学 生 公 寓 共 需 分 体AP “H3C EWP-WTU430” 92 台，需放装 AP 共 6 台。为实现良好的覆盖效果，入户分体AP 部署于每个房间的入户门正上方。3.4 放装型 AP 部署每层部署两台放装型AP，共 6 台。通过在接入交换机前端部署POE 注入设备实现供电。每楼层放装AP 部署于南北侧楼梯间正对走廊中部区域，参见上图“”中标识。3.5 室外 AP 部署目前公寓有两台室外AP，采用利旧部署方式，通过新布线缆连入...
