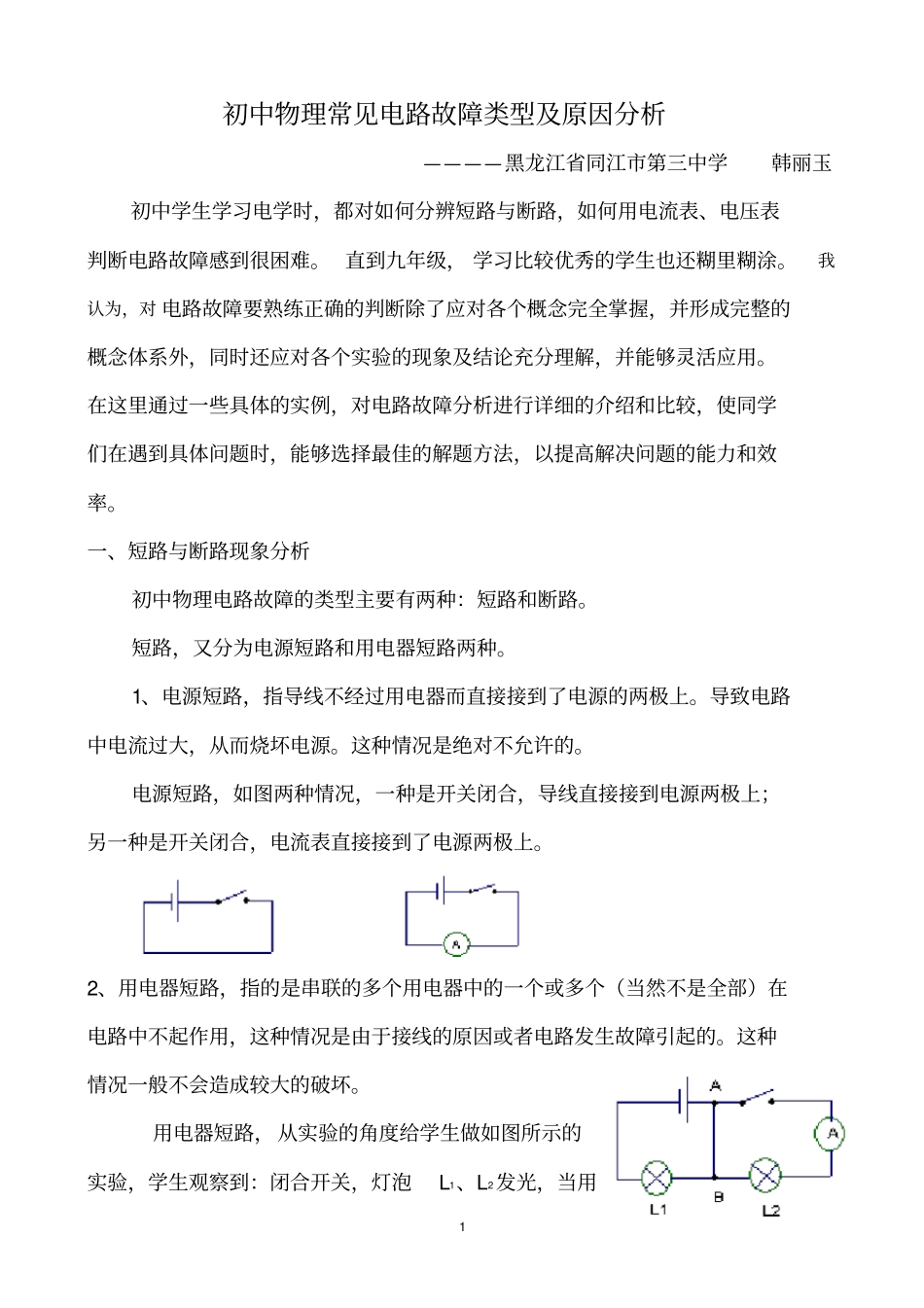

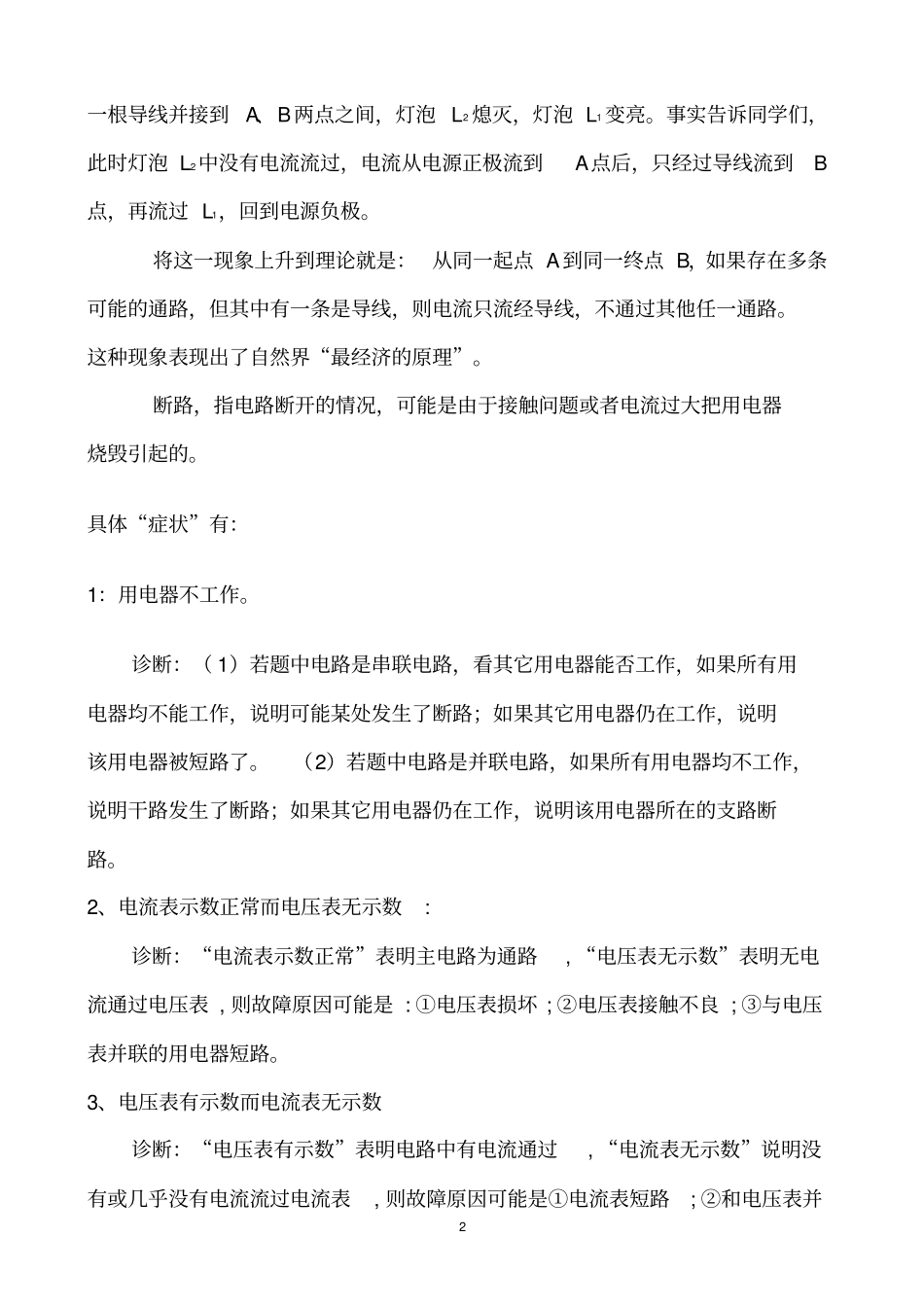

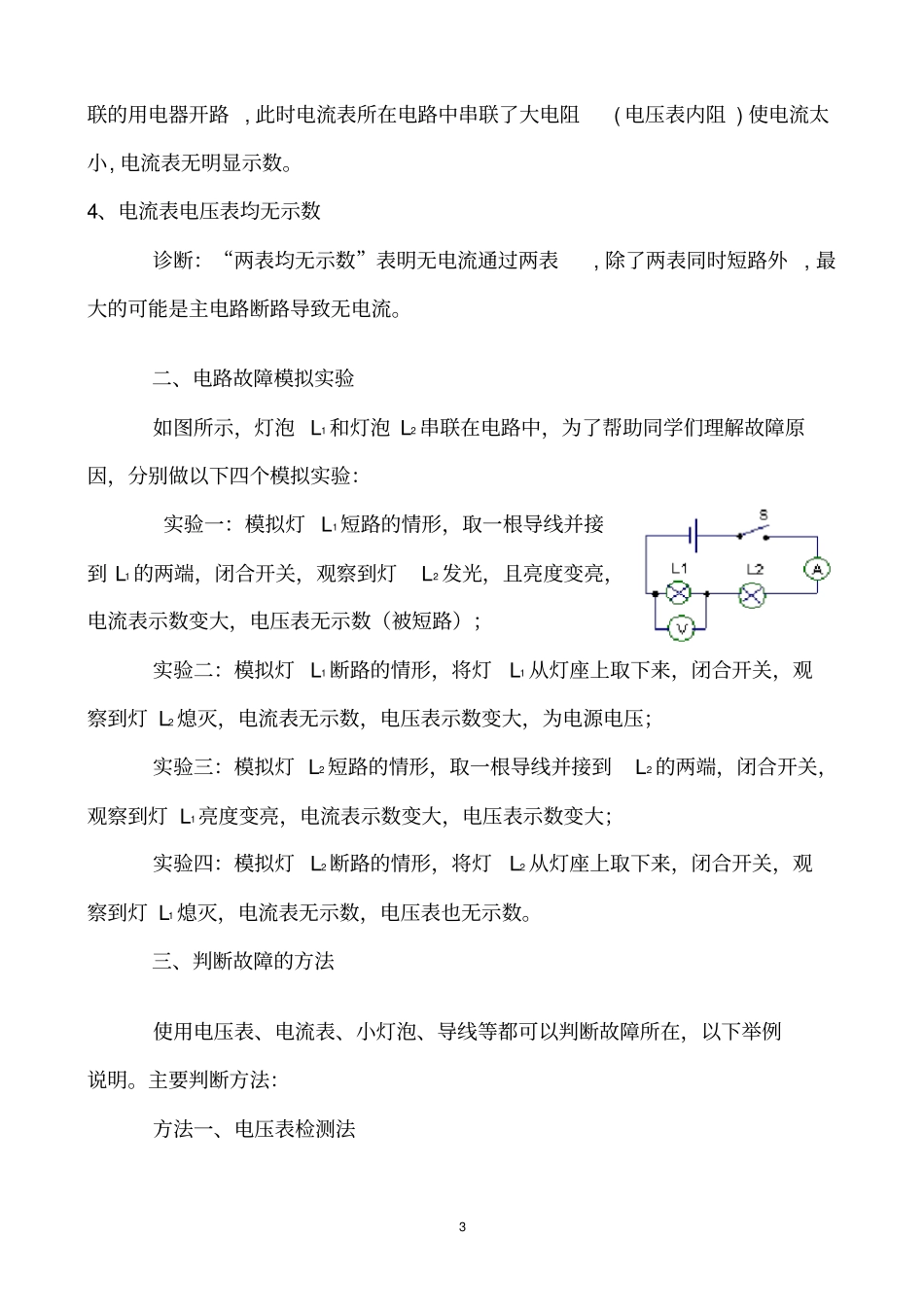

1 初中物理常见电路故障类型及原因分析————黑龙江省同江市第三中学韩丽玉初中学生学习电学时，都对如何分辨短路与断路，如何用电流表、电压表判断电路故障感到很困难。 直到九年级， 学习比较优秀的学生也还糊里糊涂。我认为，对 电路故障要熟练正确的判断除了应对各个概念完全掌握，并形成完整的概念体系外，同时还应对各个实验的现象及结论充分理解，并能够灵活应用。在这里通过一些具体的实例，对电路故障分析进行详细的介绍和比较，使同学们在遇到具体问题时，能够选择最佳的解题方法，以提高解决问题的能力和效率。一、短路与断路现象分析初中物理电路故障的类型主要有两种：短路和断路。短路，又分为电源短路和用电器短路两种。1、电源短路，指导线不经过用电器而直接接到了电源的两极上。导致电路中电流过大，从而烧坏电源。这种情况是绝对不允许的。电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。这种情况一般不会造成较大的破坏。用电器短路，从实验的角度给学生做如图所示的实验，学生观察到：闭合开关，灯泡L1、L2发光，当用2 一根导线并接到A、B两点之间，灯泡 L2 熄灭，灯泡 L1 变亮。事实告诉同学们，此时灯泡 L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过 L1，回到电源负极。将这一现象上升到理论就是： 从同一起点 A到同一终点 B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。这种现象表现出了自然界“最经济的原理”。断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。具体“症状”有：1：用电器不工作。诊断：（ 1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。2、电流表示数正常而电压表无示数: 诊断：“电流表示数正常”表明主电路为通路, “电压表无示数”表明无电流通过电压表 , 则故障原因可能是 : ①电压表损坏 ; ②电压表接触不良 ; ③与...
