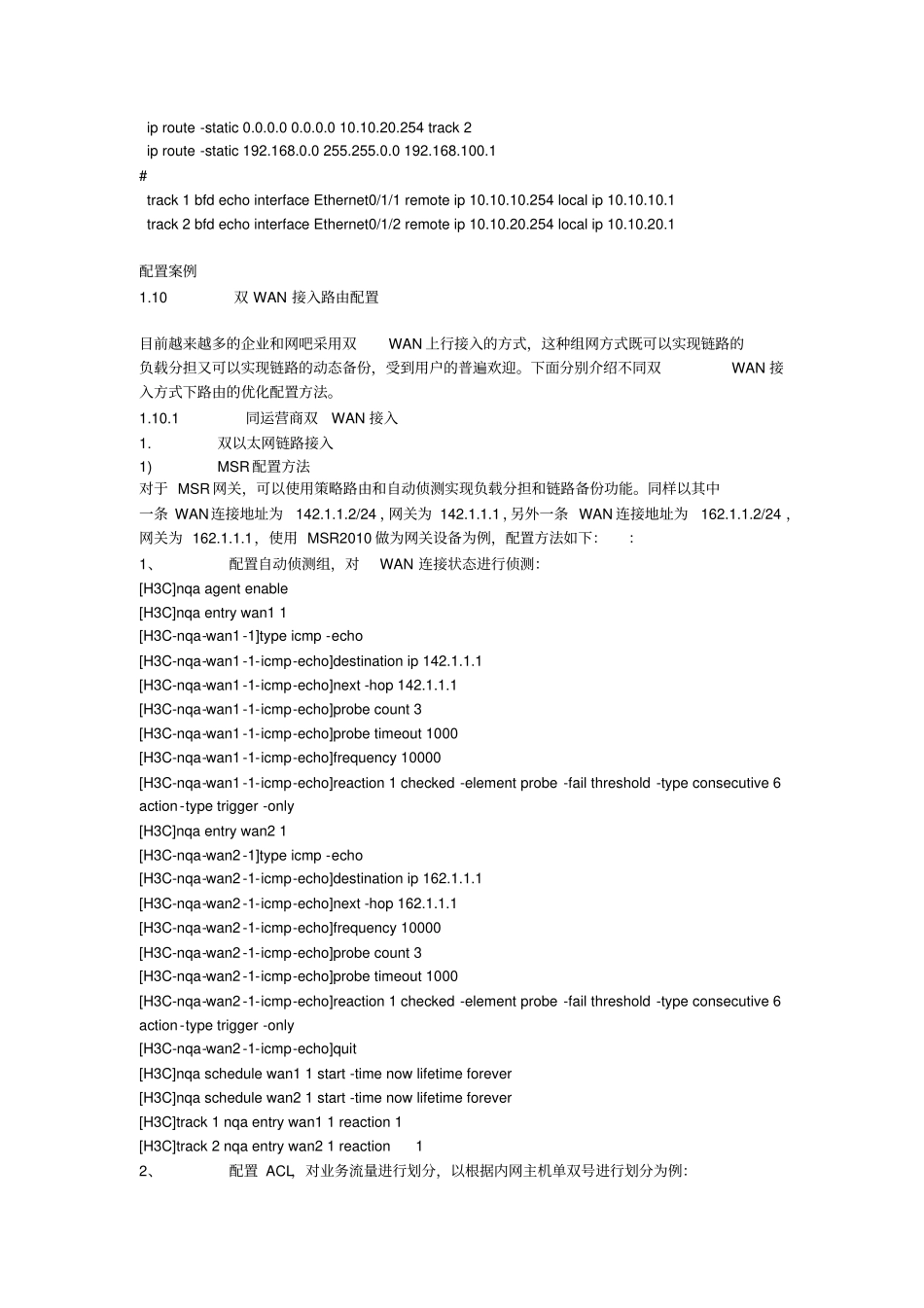

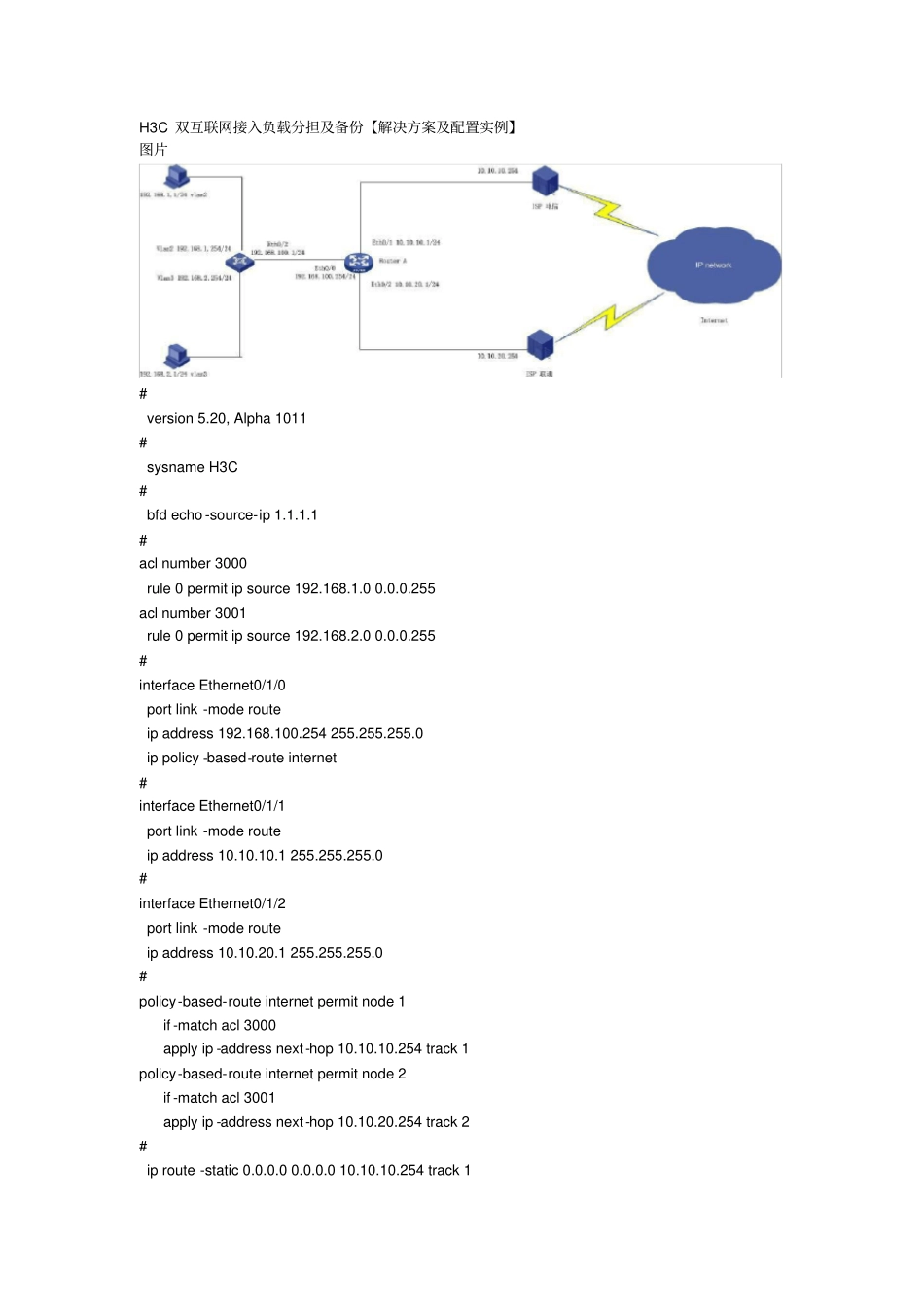

H3C 双互联网接入负载分担及备份【解决方案及配置实例】图片#version 5.20, Alpha 1011#sysname H3C#bfd echo -source-ip 1.1.1.1# acl number 3000rule 0 permit ip source 192.168.1.0 0.0.0.255acl number 3001rule 0 permit ip source 192.168.2.0 0.0.0.255#interface Ethernet0/1/0port link -mode routeip address 192.168.100.254 255.255.255.0ip policy -based-route internet#interface Ethernet0/1/1port link -mode routeip address 10.10.10.1 255.255.255.0#interface Ethernet0/1/2port link -mode routeip address 10.10.20.1 255.255.255.0#policy-based-route internet permit node 1if -match acl 3000apply ip -address next-hop 10.10.10.254 track 1policy-based-route internet permit node 2if -match acl 3001apply ip -address next-hop 10.10.20.254 track 2#ip route -static 0.0.0.0 0.0.0.0 10.10.10.254 track 1ip route -static 0.0.0.0 0.0.0.0 10.10.20.254 track 2ip route -static 192.168.0.0 255.255.0.0 192.168.100.1#track 1 bfd echo interface Ethernet0/1/1 remote ip 10.10.10.254 local ip 10.10.10.1track 2 bfd echo interface Ethernet0/1/2 remote ip 10.10.20.254 local ip 10.10.20.1配置案例1.10 双 WAN 接入路由配置目前越来越多的企业和网吧采用双WAN 上行接入的方式，这种组网方式既可以实现链路的负载分担又可以实现链路的动态备份，受到用户的普遍欢迎。下面分别介绍不同双WAN 接入方式下路由的优化配置方法。1.10.1 同运营商双WAN 接入1. 双以太网链路接入1) MSR 配置方法对于 MSR 网关，可以使用策略路由和自动侦测实现负载分担和链路备份功能。同样以其中一条 WAN连接地址为142.1.1.2/24 ，网关为 142.1.1.1 ，另外一条 WAN 连接地址为162.1.1.2/24 ，网关为 162.1.1.1，使用 MSR2010 做为网关设备为例，配置方法如下：：1、配置自动侦测组，对WAN 连接状态进行侦测：[H3C]nqa agent enable[H3C]nqa entry wan1 1[H3C-nqa-wan1-1]type icmp -echo[H3C-nqa-wan1-1-icmp-echo]destination ip 142.1.1.1[H3C-nqa-wan1-1-icmp-echo]next -hop 142.1.1.1[H3C-nqa-wan1-1-icmp-echo]probe count 3[H3C-nqa-wan1-1-icmp-echo]...
