(地铁)注浆作业指导书VIP免费

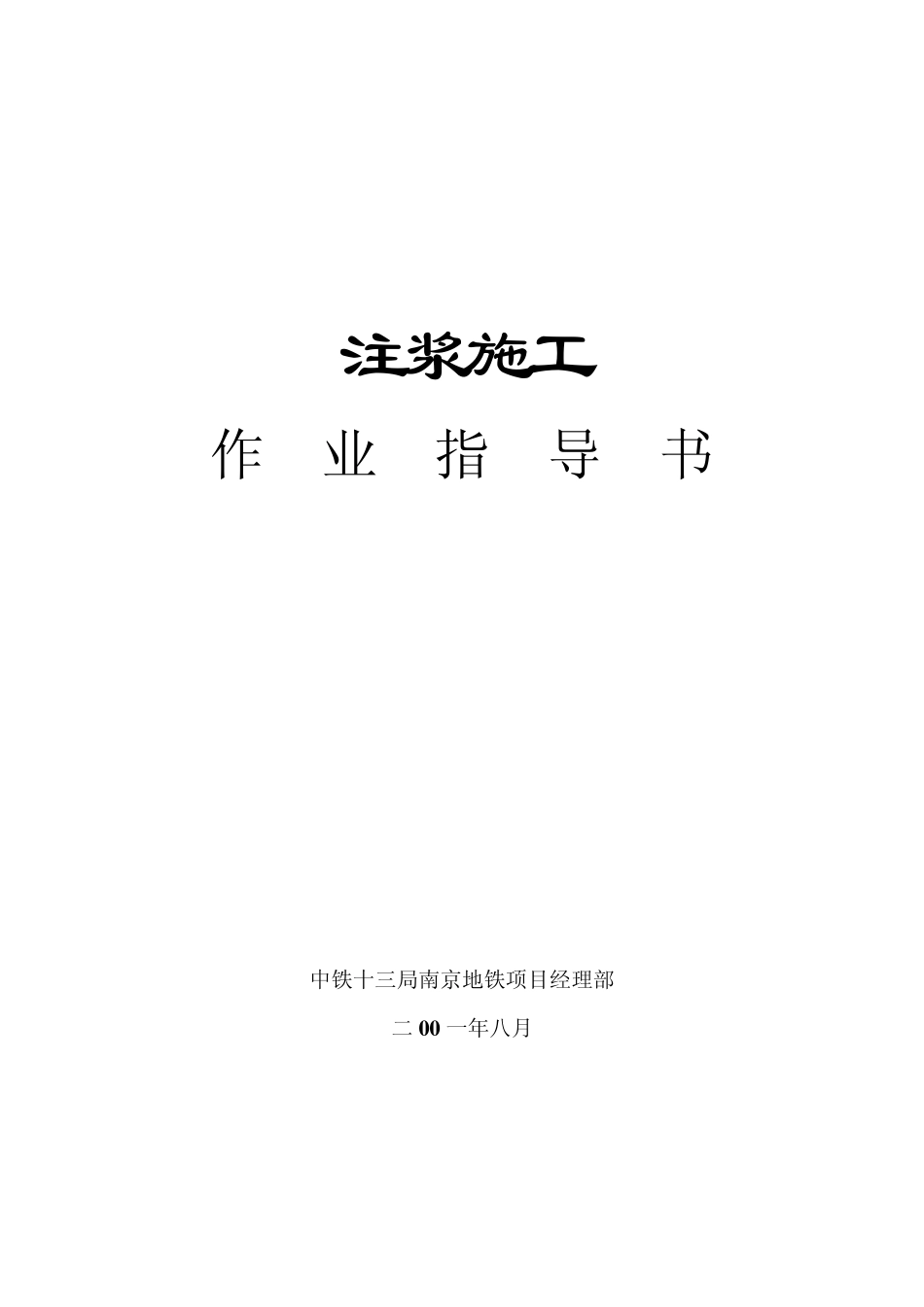

(地铁)注浆作业指导书_第1页
1/7

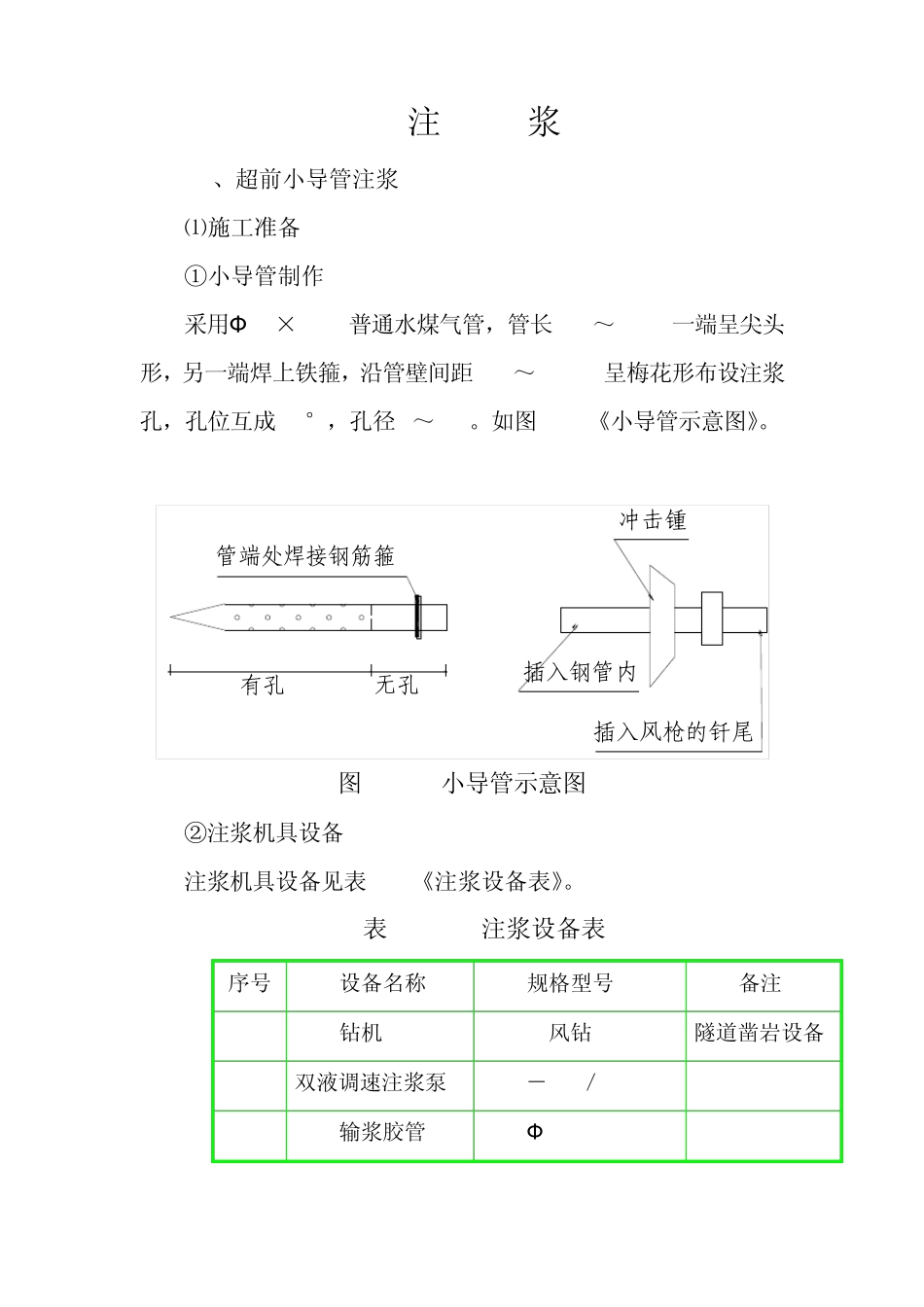

(地铁)注浆作业指导书_第2页
2/7

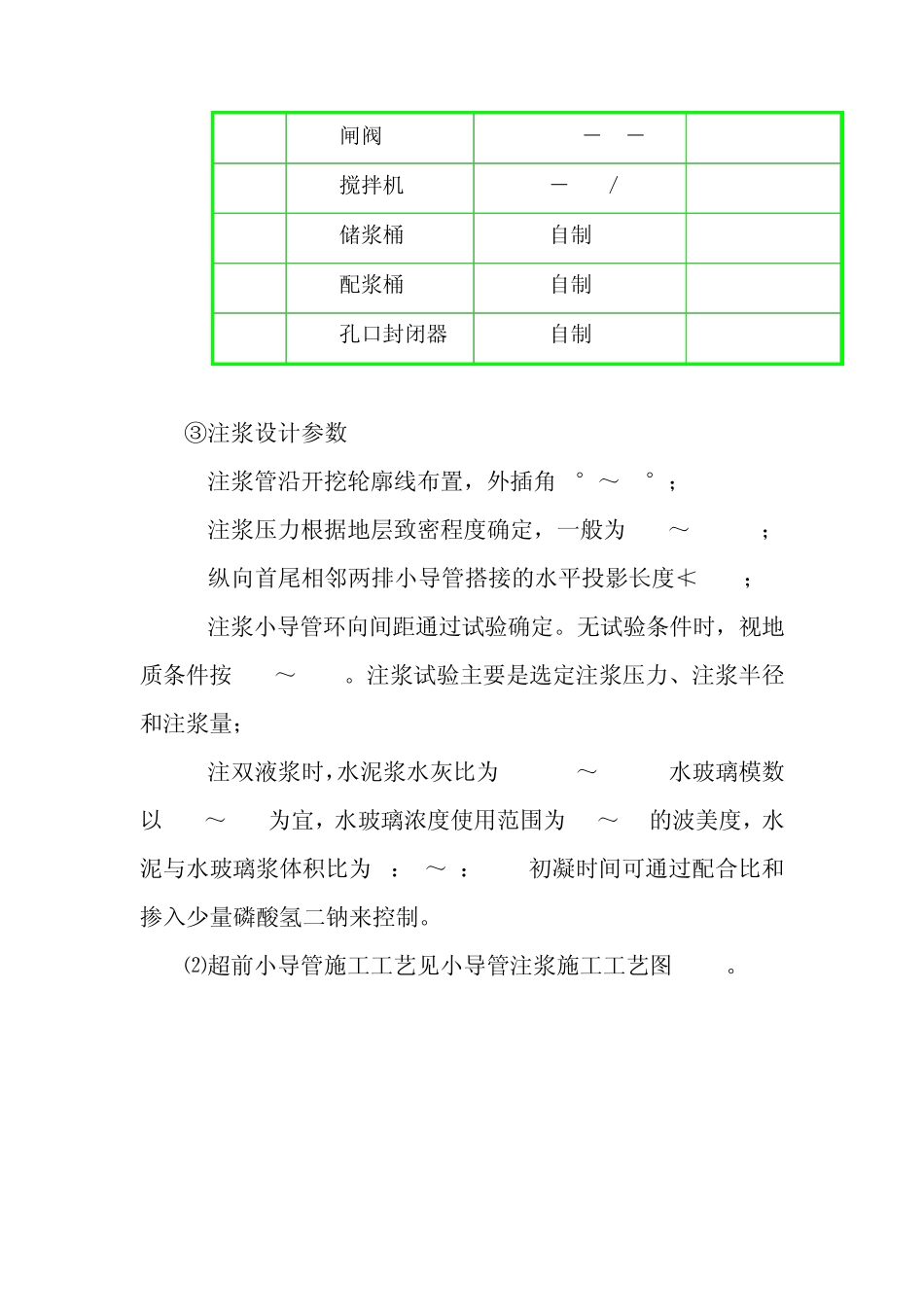

(地铁)注浆作业指导书_第3页
3/7
注浆施工 作 业 指 导 书 中铁十三局南京地铁项目经理部 二0 0 一年八月 注 浆 A、超前小导管注浆 ⑴施工准备 ①小导管制作 采用Ф 32×3.25普通水煤气管,管长2.5~3.5m,一端呈尖头形,另一端焊上铁箍,沿管壁间距100~200mm,呈梅花形布设注浆孔,孔位互成90°,孔径 6~8mm。如图 9-13《小导管示意图》。 管端处焊接钢筋箍1000无孔2500有孔冲击锺插入风枪的钎尾插入钢管内 图 9-13 小导管示意图 ②注浆机具设备 注浆机具设备见表 9-5《注浆设备表》。 表 9-5 注浆设备表 序号 设备名称 规格型号 备注 1 钻机 风钻 隧道凿岩设备 2 双液调速注浆泵 ZTGZ-120/105 3 输浆胶管 Ф 25 4 闸阀 Q11SA-DG-25 5 搅拌机 QV-300/50 6 储浆桶 自制 7 配浆桶 自制 8 孔口封闭器 自制 ③注浆设计参数 a.注浆管沿开挖轮廓线布置,外插角5°~10°; b.注浆压力根据地层致密程度确定,一般为 0.4~0.6Mpa; c.纵向首尾相邻两排小导管搭接的水平投影长度≮1.0m; d.注浆小导管环向间距通过试验确定。无试验条件时,视地质条件按 0.2~0.4m。注浆试验主要是选定注浆压力、注浆半径和注浆量; e.注双液浆时,水泥浆水灰比为 1.25:1~0.5:1,水玻璃模数以 2.4~2.8为宜,水玻璃浓度使用范围为 30~45的波美度,水泥与水玻璃浆体积比为 1:1~1:0.3,初凝时间可通过配合比和掺入少量磷酸氢二钠来控制。 ⑵超前小导管施工工艺见小导管注浆施工工艺图 9-14。 图9-14 小导管注浆施工工艺 施工操作要求及注意事项: ①检查各种机具,进行试运转。 ②按设计要求选择好耐侵蚀性注浆材料,浆液配合比需经试验确定,并报监理工程师审定。 ③注浆前喷射砼封闭作业面,防止漏浆,喷层面厚度不宜小施工准备 测定孔位 钻机顶入钢管或钻孔安装 封端止浆 注 浆 检查分析结果 开挖支护 导管制作 水泥-水玻璃 浆液配合比选定 双液注浆器 于 50mm。 ④准确测定孔位,按照设计的外插角采用钻机顶入,其顶入长度不小于管长的 90%。 ⑤注浆过程中根据地质情况等控制注浆压力,注浆压力一般为 0.3-0.5MPa,注浆终压为注浆压力的 2-3倍,并设专人做好记录,注浆达到需要的强度后方可进行开挖。 ⑥注浆过程中严格控制注浆压力,不得使浆液逸出地面及超出有效注浆范围,注浆顺序由拱脚向拱部逐管注浆。 ⑦注浆施工期间定期对地下水取样检查,如有污染采取相应措施。 B、回填注浆 ...
