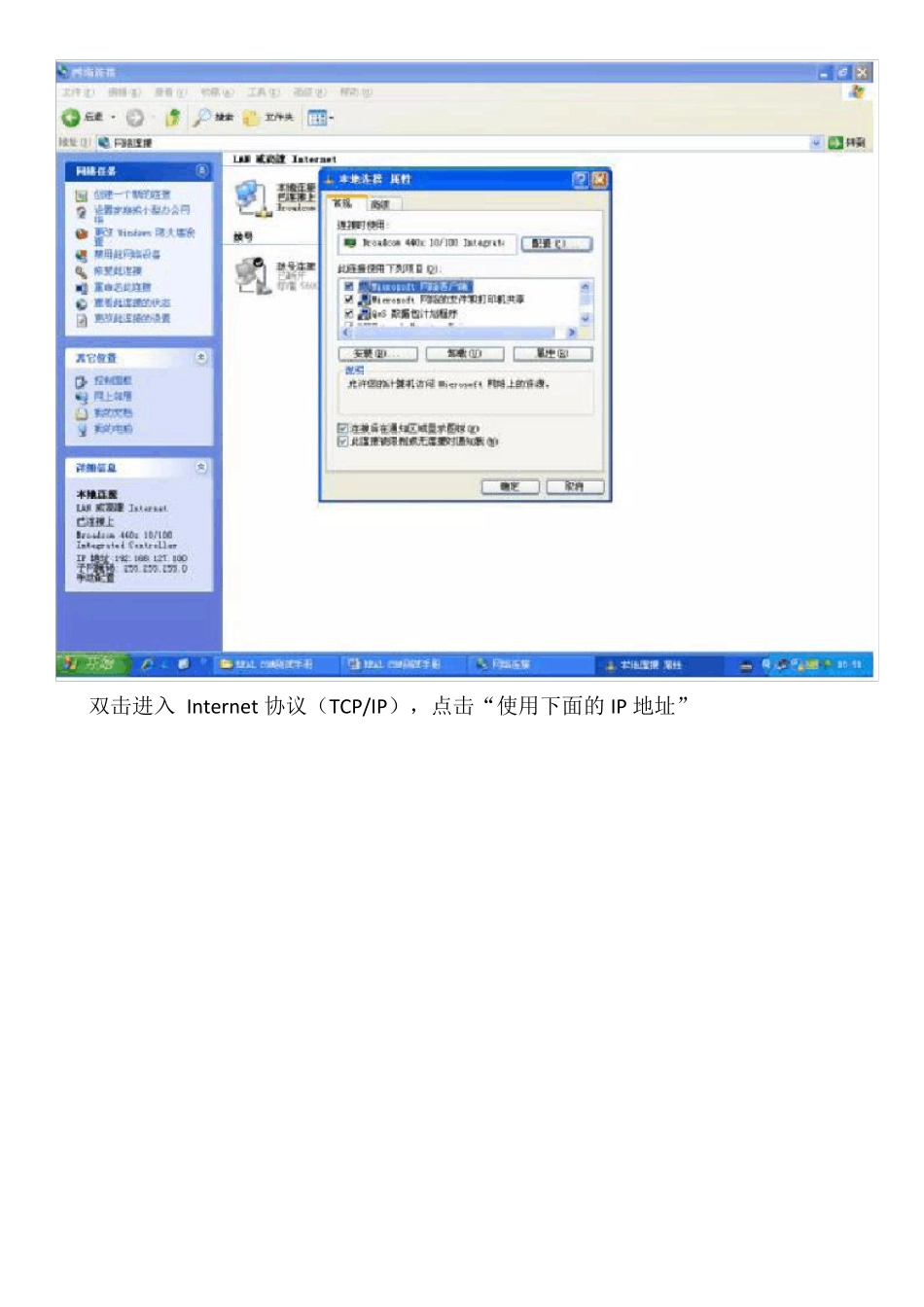

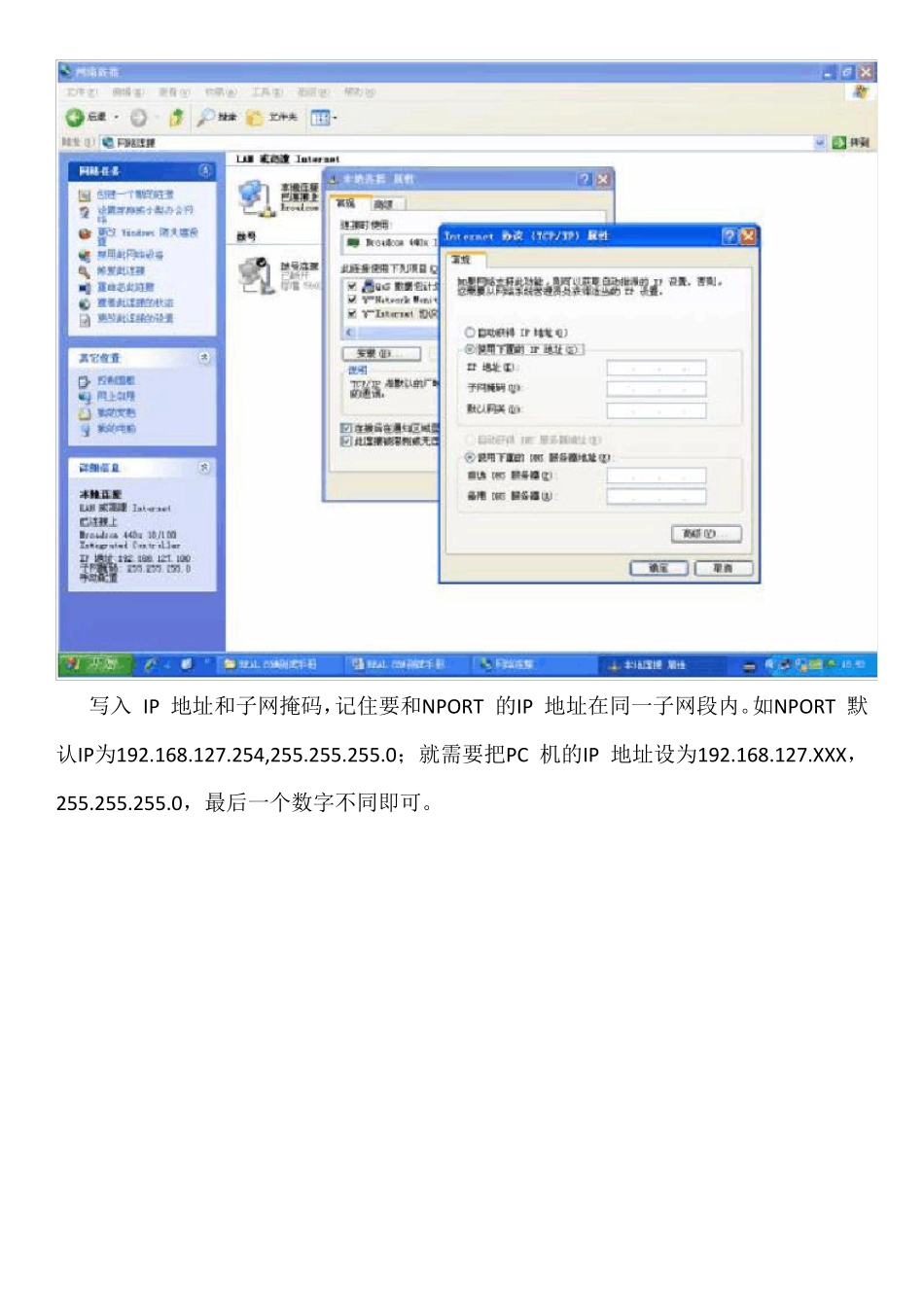

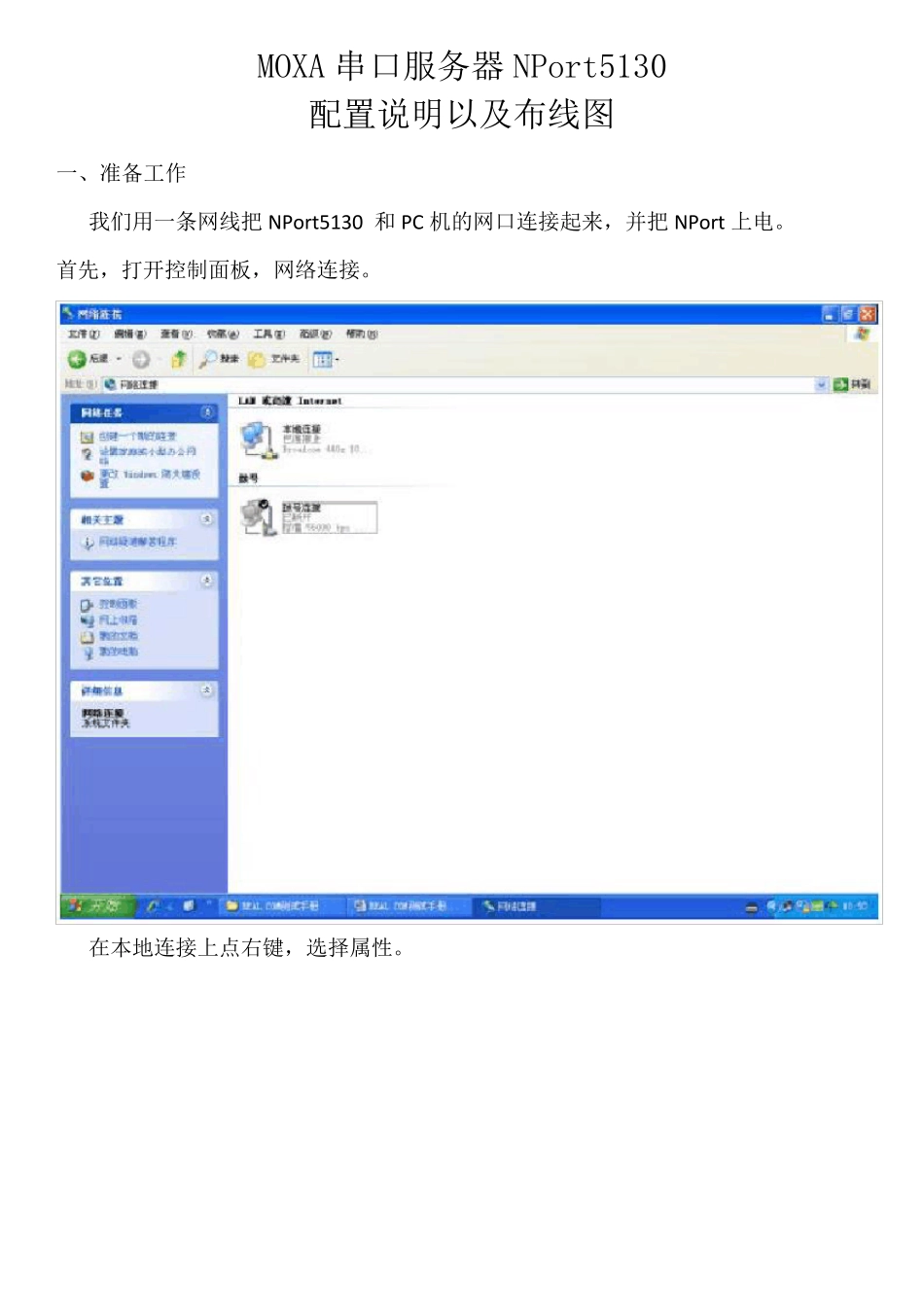

MOXA 串口服务器NPort5130 配置说明以及布线图 一、准备工作 我们用一条网线把 NPort5130 和 PC 机的网口连接起来，并把 NPort 上电。 首先，打开控制面板，网络连接。 在本地连接上点右键，选择属性。 双击进入 Internet 协议（TCP/IP），点击“使用下面的 IP 地址” 写入 IP 地址和子网掩码，记住要和NPORT 的IP 地址在同一子网段内。如NPORT 默认IP为192.168.127.254,255.255.255.0；就需要把PC 机的IP 地址设为192.168.127.XXX， 255.255.255.0，最后一个数字不同即可。 点击确定。 二、网络和串口参数配置 搜索 NPort 打开 NPort Administrator（可以在光盘的对应位置找到这个软件，安装好），点击 Search，此时请确认网络防火墙已经关闭。 会搜索到我们的NPort5130，点击stop，停止搜索。 1 .网络参数配置 双击右边空白处的NPort 设备，会出现以下界面，点击选择Network 选项卡，点击Modify修改。可以看到以下界面： 我们可以在里面修改NPort的以下参数： IPAddress：IP地址,192.168.127.xxx Netmask：子网掩码,255.255.255.0 Gateway：网关,可不填。 IP Configuration：可以配置为静态IP（Static），或者为DHCP（动态IP）。 DNS Server1和2：DNS，域名解析服务器。 2.串口参数配置 点击 Serial 选项卡，点击 Modify 修改，双击端口进去，可以看到以下界面： 我们可以在里面修改以下参数： Baud Rate：波特率，9600。 Parity：校验，None：无校验。 Data Bits：数据位，8。 Stop Bits：停止位，1。 Flow Control：流量控制，None无流量控制。 FIFO：64bit先进先出，为了降低CPU负载，提高设备性能。可以选择Enable启用，或Disable禁用。 Interface：可选择RS232，RS422，RS485 2线，或者RS485 4线。 设置好后，点击OK，设置保存，设备重新启动。 三、操作模式的设置 Real COM 映射端口 打开 NPort Administrator（可以在光盘的对应位置找到这个软件，安装好），点击Search，此时请确认网络防火墙已经关闭。 会搜索到我们的NPort5130，点击stop，停止搜索。 双击右边的5130，选择 Operating Mode 选项卡，确认为 Real COM 模式： 点击左边的第四项：COM MAPPING， 再点击 Add 点击“OK”， 点击“Apply”保存 点击“Yes”，点击“OK”。 这样，端口就映射好了。 之后打开串口调试软件进行测试！ 数据接收成功，完成配置！ 接线方法布线图
