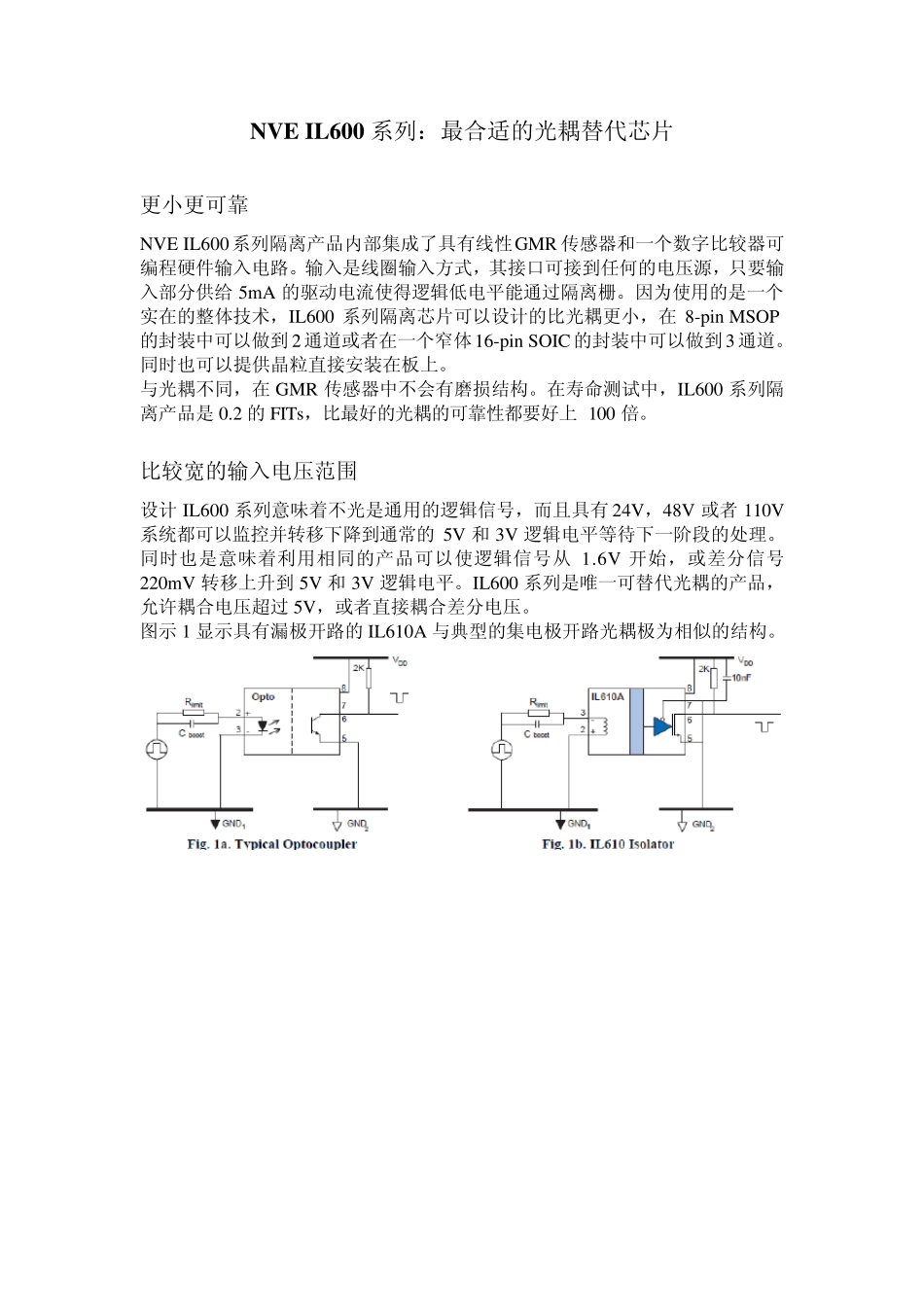

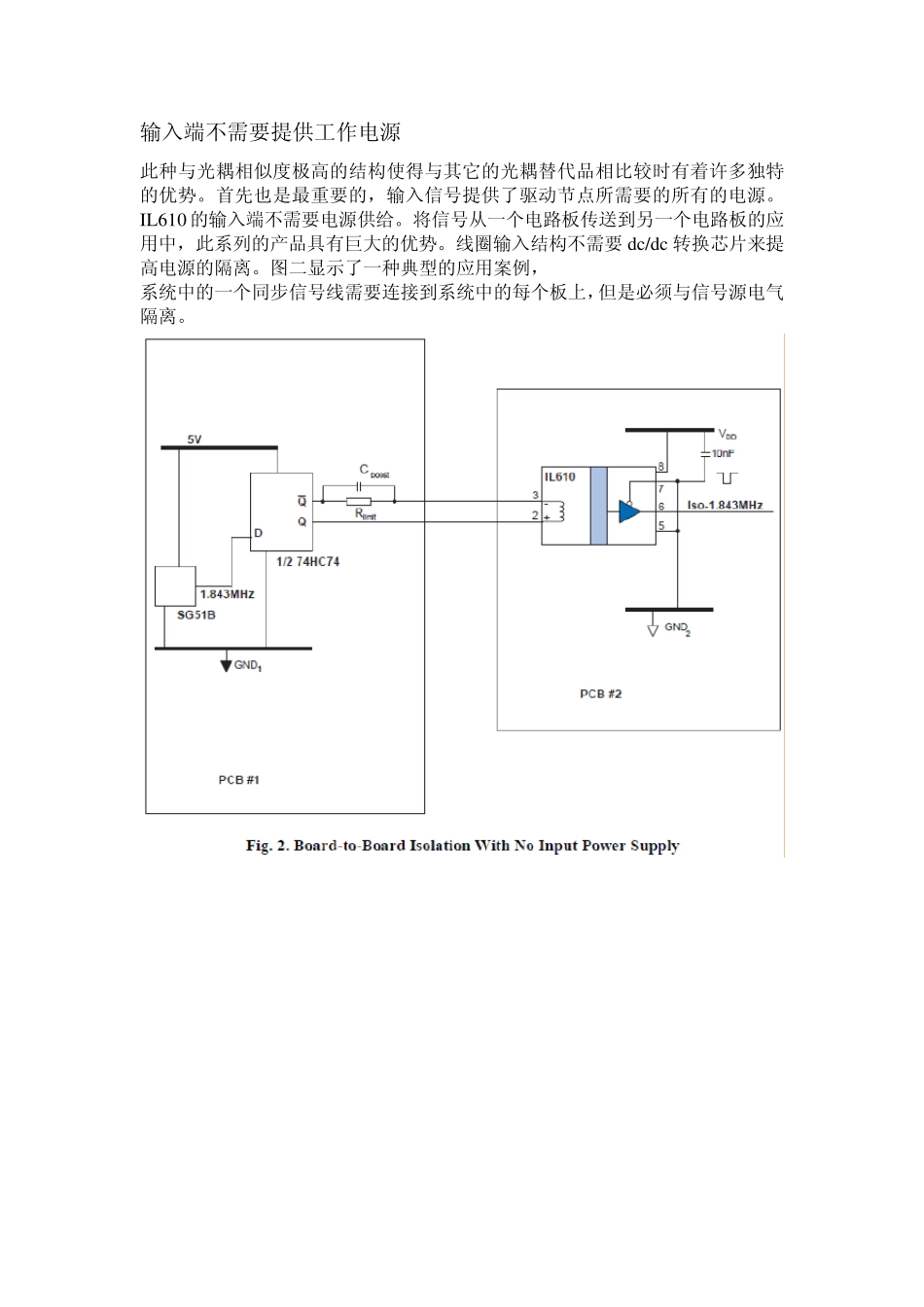

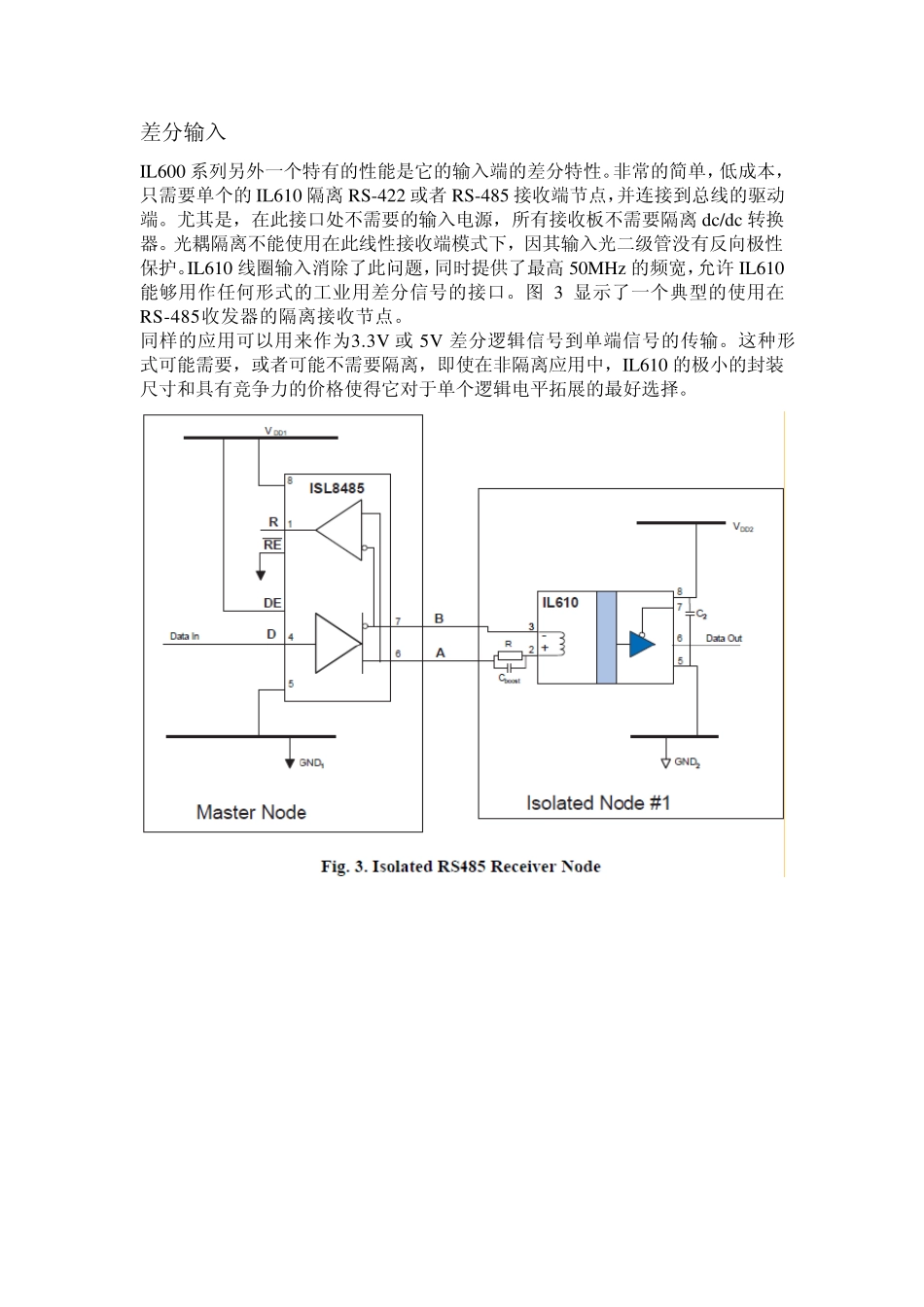

NVE IL600 系列:最合适的光耦替代芯片 更小更可靠 NVE IL600系列隔离产品内部集成了具有线性GMR 传感器和一个数字比较器可编程硬件输入电路。输入是线圈输入方式,其接口可接到任何的电压源,只要输入部分供给 5mA 的驱动电流使得逻辑低电平能通过隔离栅。因为使用的是一个实在的整体技术,IL600 系列隔离芯片可以设计的比光耦更小,在 8-pin MSOP的封装中可以做到 2 通道或者在一个窄体 16-pin SOIC 的封装中可以做到 3 通道。同时也可以提供晶粒直接安装在板上。 与光耦不同,在 GMR 传感器中不会有磨损结构。在寿命测试中,IL600 系列隔离产品是 0.2 的FITs,比最好的光耦的可靠性都要好上 100 倍。 比较宽的输入电压范围 设计 IL600 系列意味着不光是通用的逻辑信号,而且具有24V,48V 或者 110V系统都可以监控并转移下降到通常的5V 和3V 逻辑电平等待下一阶段的处理。同时也是意味着利用相同的产品可以使逻辑信号从 1.6V 开始,或差分信号220mV 转移上升到 5V 和3V 逻辑电平。IL600 系列是唯一可替代光耦的产品,允许耦合电压超过 5V,或者直接耦合差分电压。 图示 1 显示具有漏极开路的IL610A 与典型的集电极开路光耦极为相似的结构。 输入端不需要提供工作电源 此种与光耦相似度极高的结构使得与其它的光耦替代品相比较时有着许多独特的优势。首先也是最重要的,输入信号提供了驱动节点所需要的所有的电源。IL610 的输入端不需要电源供给。将信号从一个电路板传送到另一个电路板的应用中,此系列的产品具有巨大的优势。线圈输入结构不需要dc/dc 转换芯片来提高电源的隔离。图二显示了一种典型的应用案例, 系统中的一个同步信号线需要连接到系统中的每个板上,但是必须与信号源电气隔离。 差分输入 IL600 系列另外一个特有的性能是它的输入端的差分特性。非常的简单,低成本,只需要单个的IL610 隔离 RS-422 或者 RS-485 接收端节点,并连接到总线的驱动端。尤其是,在此接口处不需要的输入电源,所有接收板不需要隔离 dc/dc 转换器。光耦隔离不能使用在此线性接收端模式下,因其输入光二级管没有反向极性保护。IL610 线圈输入消除了此问题,同时提供了最高 50MHz 的频宽,允许 IL610能够用作任何形式的工业用差分信号的接口。图 3 显示了一个典型的使用在RS-485收发器的隔离接收节点。 同样的应用可以用来作为3.3V 或 5V 差分逻辑信号到单端信号的传输。这种形式...
