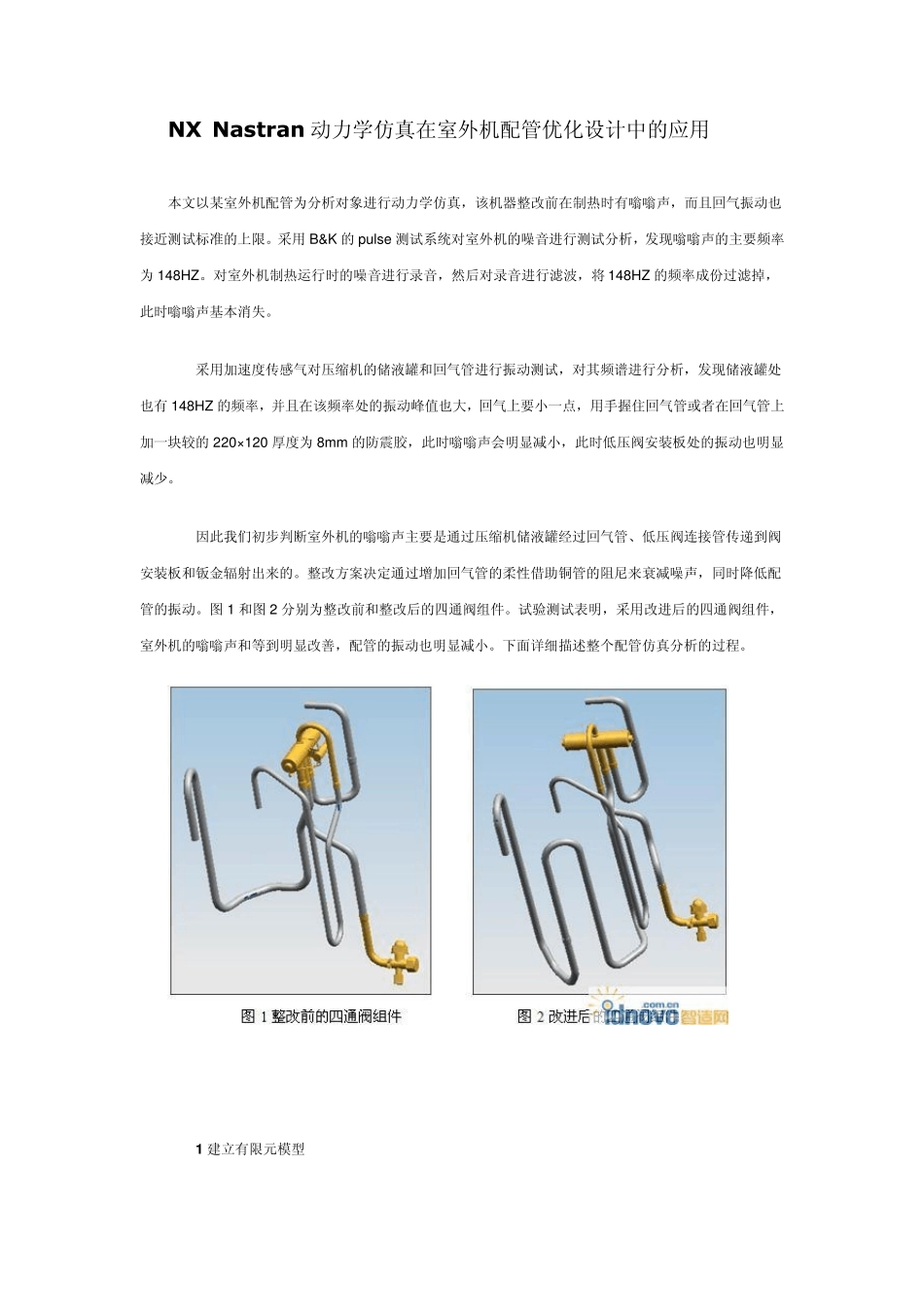

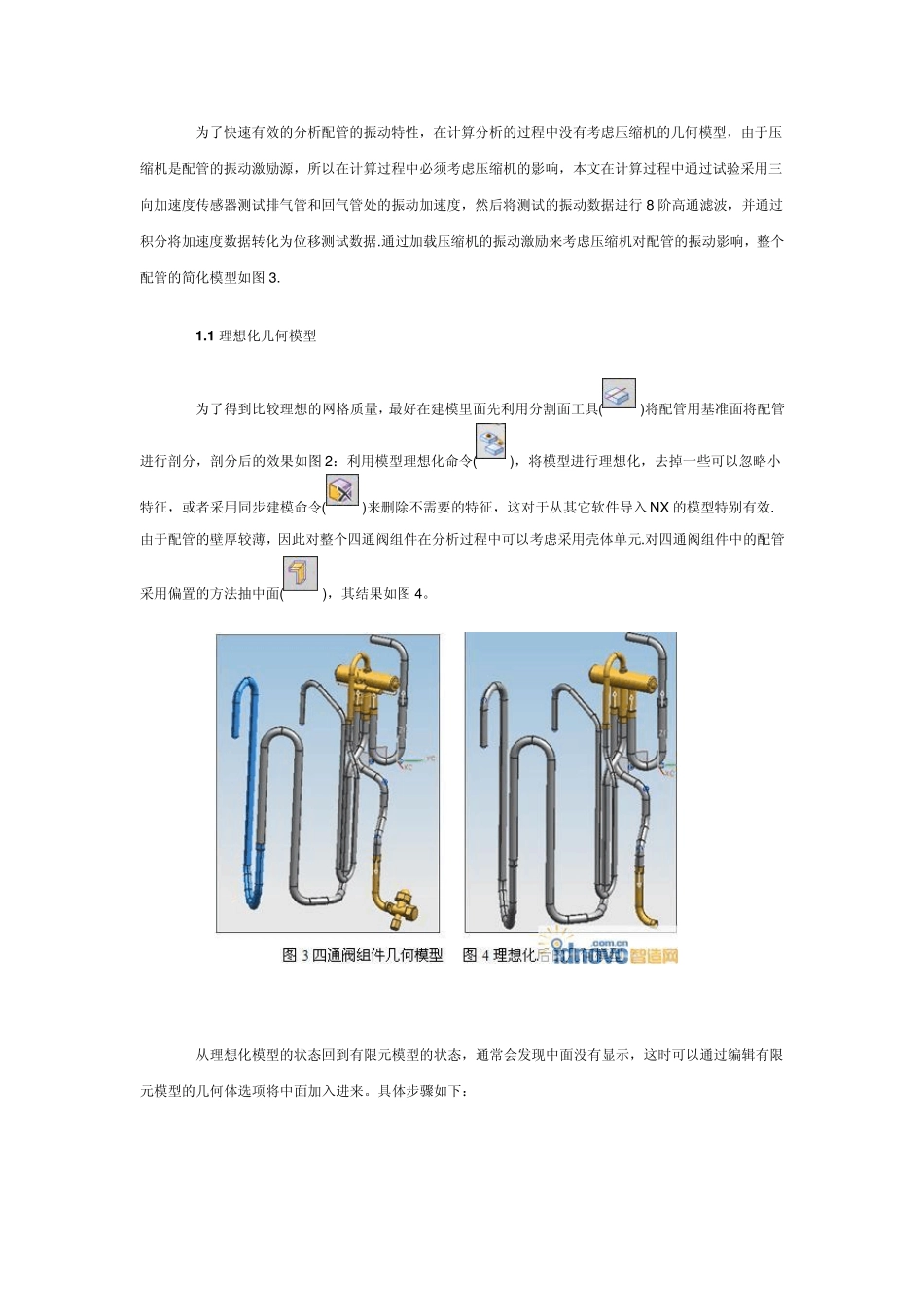

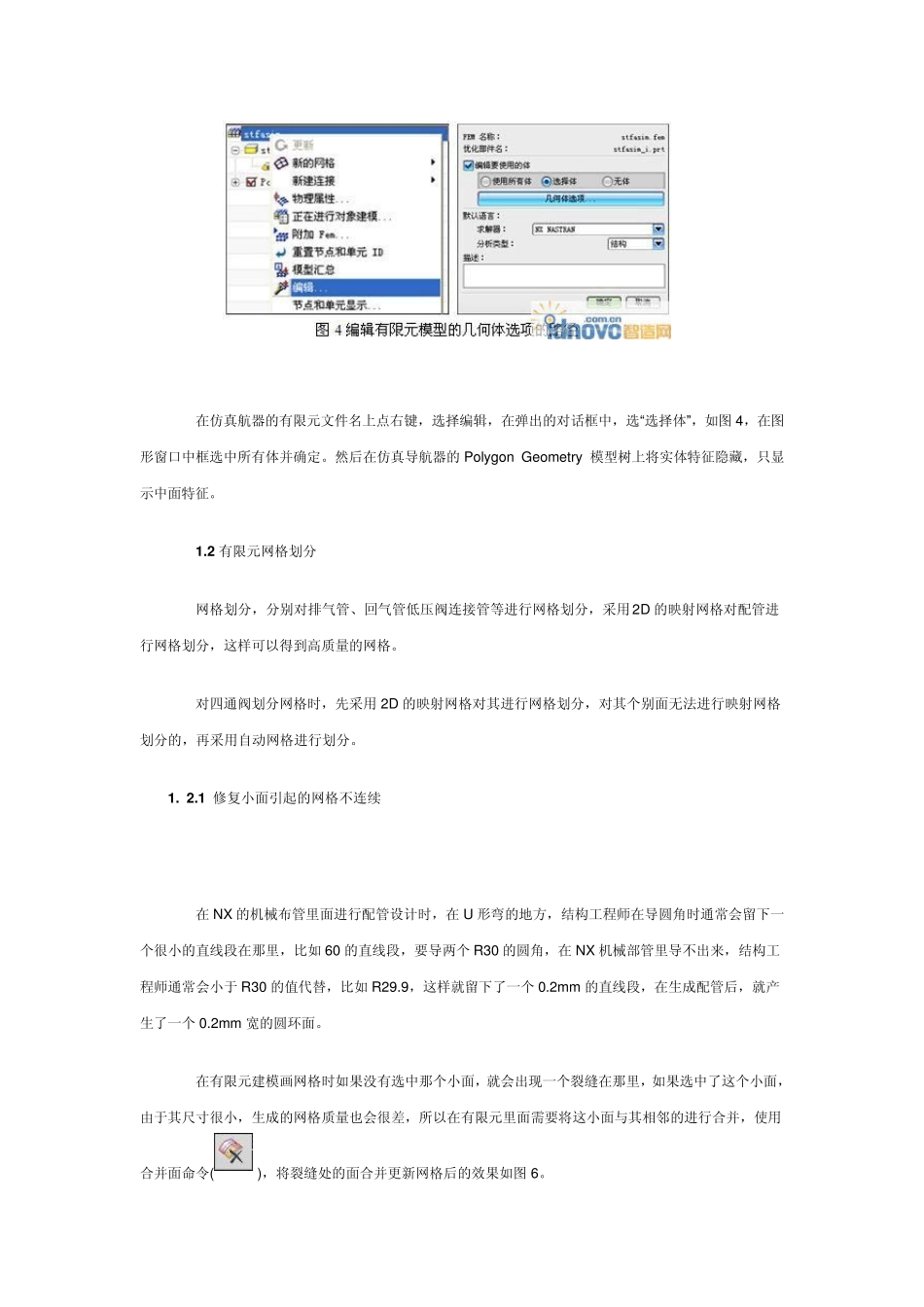

NX Nastran 动力学仿真在室外机配管优化设计中的应用 本文以某室外机配管为分析对象进行动力学仿真，该机器整改前在制热时有嗡嗡声，而且回气振动也接近测试标准的上限。采用 B&K 的 pulse 测试系统对室外机的噪音进行测试分析，发现嗡嗡声的主要频率为 148HZ。对室外机制热运行时的噪音进行录音，然后对录音进行滤波，将 148HZ 的频率成份过滤掉，此时嗡嗡声基本消失。 采用加速度传感气对压缩机的储液罐和回气管进行振动测试，对其频谱进行分析，发现储液罐处也有 148HZ 的频率，并且在该频率处的振动峰值也大，回气上要小一点，用手握住回气管或者在回气管上加一块较的 220×120 厚度为 8mm 的防震胶，此时嗡嗡声会明显减小，此时低压阀安装板处的振动也明显减少。 因此我们初步判断室外机的嗡嗡声主要是通过压缩机储液罐经过回气管、低压阀连接管传递到阀安装板和钣金辐射出来的。整改方案决定通过增加回气管的柔性借助铜管的阻尼来衰减噪声，同时降低配管的振动。图 1 和图 2 分别为整改前和整改后的四通阀组件。试验测试表明，采用改进后的四通阀组件，室外机的嗡嗡声和等到明显改善，配管的振动也明显减小。下面详细描述整个配管仿真分析的过程。 1 建立有限元模型 为了快速有效的分析配管的振动特性，在计算分析的过程中没有考虑压缩机的几何模型，由于压缩机是配管的振动激励源，所以在计算过程中必须考虑压缩机的影响，本文在计算过程中通过试验采用三向加速度传感器测试排气管和回气管处的振动加速度，然后将测试的振动数据进行 8 阶高通滤波，并通过积分将加速度数据转化为位移测试数据.通过加载压缩机的振动激励来考虑压缩机对配管的振动影响，整个配管的简化模型如图 3. 1 .1 理想化几何模型 为了得到比较理想的网格质量，最好在建模里面先利用分割面工具()将配管用基准面将配管进行剖分，剖分后的效果如图 2：利用模型理想化命令()，将模型进行理想化，去掉一些可以忽略小特征，或者采用同步建模命令()来删除不需要的特征，这对于从其它软件导入NX 的模型特别有效.由于配管的壁厚较薄，因此对整个四通阀组件在分析过程中可以考虑采用壳体单元.对四通阀组件中的配管采用偏置的方法抽中面()，其结果如图 4。 从理想化模型的状态回到有限元模型的状态，通常会发现中面没有显示，这时可以通过编辑有限元模型的几何体选项将中面加入进来。具体步骤如下： 在仿真航器的有限元文件名上点右键，选择编...
