OA办公系统(工作流)设计文档VIP免费

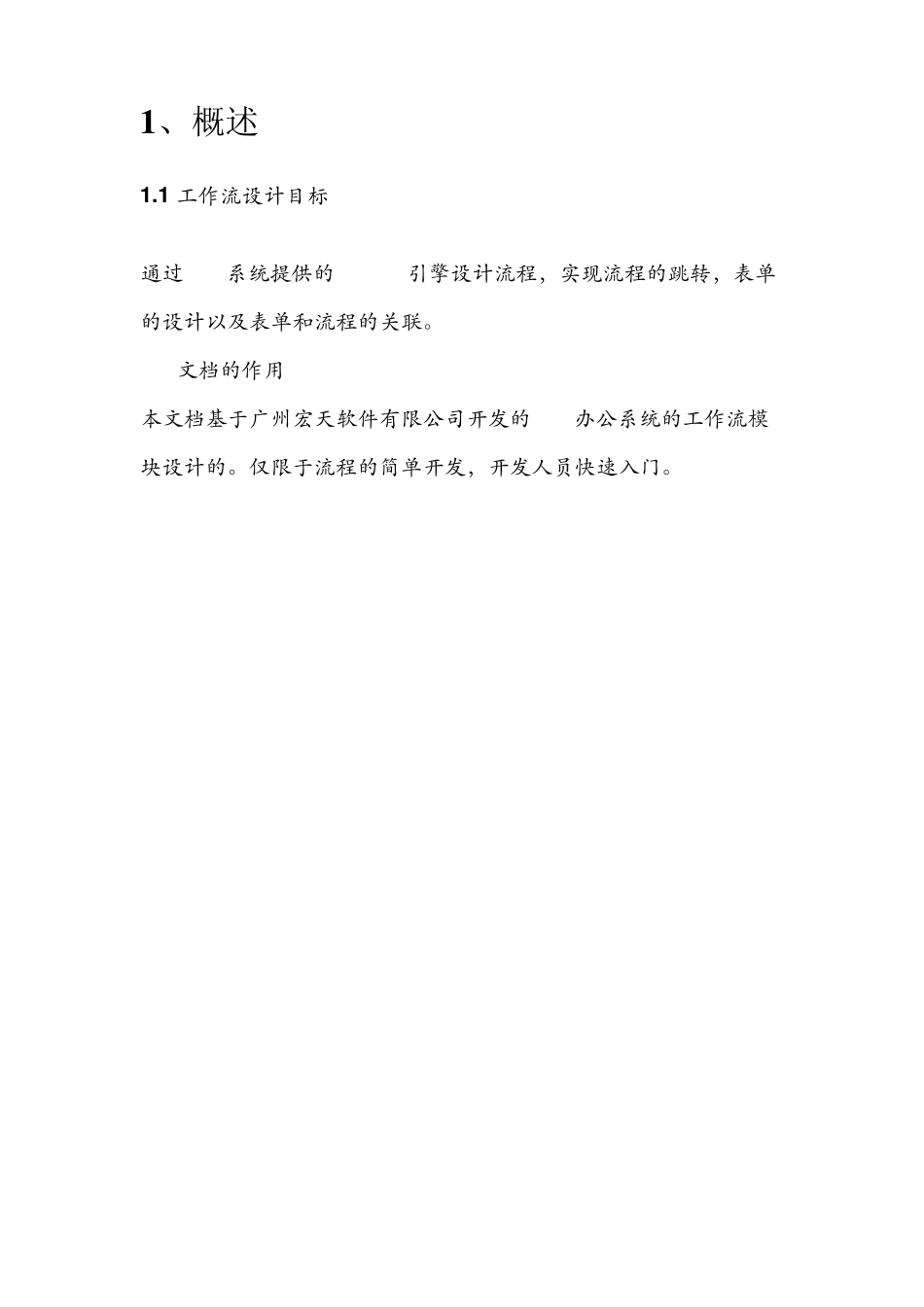

O A 办公系统 （工作流部分） 错误！未指定书签。 第 1版 目录 1 、概述 1 .1 工作流设计目标 通过 OA系统提供的 JBPM4引擎设计流程，实现流程的跳转，表单的设计以及表单和流程的关联。 1.2 文档的作用 本文档基于广州宏天软件有限公司开发的 OA办公系统的工作流模块设计的。仅限于流程的简单开发，开发人员快速入门。 2、流程设计 2.1 售前流程 2.2 采购流程 2.3 维保流程 2.4 故障处理流程 1 .1 概述 主要是流程图，表单的设计以及流程图和表单关联的设计。以一个售前的流程例子介绍他们公用的部分的开发设计。 2.1.1 售前流程图设计 由此页面进入“在线流程设计”. 下面的页面就是 OA系统提供编辑流程图的页面，可以把所需要的流程通过此工具画出来 在这里简单介绍下几个节点的作用 （1）开始节点开始：这是一个流程的起点，一个流程可以没有结束节点但是一定要有节点。 （2）任务节点：这是一个需要人参与的节点，需要人去提交数据。 （3）决策节点：这是一个特殊的节点，它不需要人参与，但是需要一些人定义的条件来决定其下一步条到哪一个分支。 （4）同步节点：这个节点是当 2个分支需要同时执行时所用到的节点。（注：此节点通常和下面的合并节点成对使用，这样可以保证一个分支结束流程不会结束，等另外的分支都结束后流程才会结束） （5）合并节点:此节点是 2个分支需要合并的时候的节点。其使用方法参照同步。 （6）此节点不是必须的，但是基本上都是需要这个节点的。他代表了一个流程的结束。 （7）流程节点的连接。当鼠标移到一个节点上时会有 4个红点在四周，拖动一个红点到另一个节点的红点就可以连接 2个节点。注意一个节点的到另一节点的线上的名字不能重复，因为流程引擎是通过流程线上的名字来跳转的，同样任何 2个节点的名字也不能相同，否则会有冲突。流程就不能发布。 发布流程：再设计页面的右边会有一栏流程的详细信息如下图： 注：发布时注意当以前发布过了这次发布只是修改时下方会有个版本号，这是本系统的一个扩展。当发布时这个流程关联的流程表单就会取消，也就是说这是一个新的流程。 2.1.2 流程表单的设计 进入流程表单定义页面 点击添加表单 在这里介绍 OA系统提供的集中控件： （1） 表格 这个可以设置表格的行数 列数 宽度 高度等属性 （2）单行文本框 如下图： 注：表单会和数据库对应。 （3）多行文本框： （4）时间选择器： （5）...
