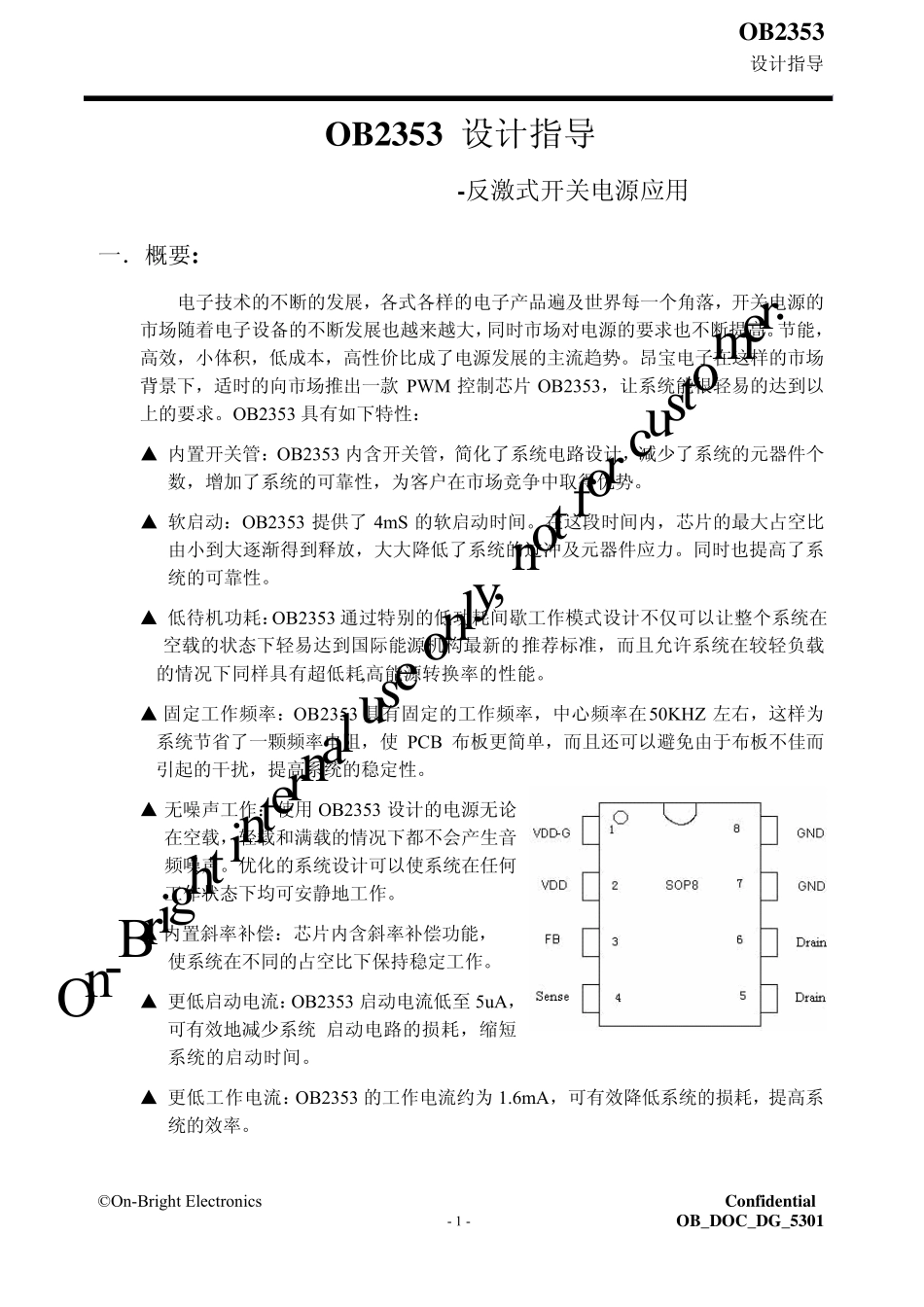

OB2353 设计指导 © On-Bright Electronics Confidential OB_DOC_DG_5301 - 1 - OB2353 设计指导 -反激式开关电源应用 一．概要: 电子技术的不断的发展，各式各样的电子产品遍及世界每一个角落，开关电源的市场随着电子设备的不断发展也越来越大，同时市场对电源的要求也不断提高。节能，高效，小体积，低成本，高性价比成了电源发展的主流趋势。昂宝电子在这样的市场背景下，适时的向市场推出一款PWM 控制芯片OB2353，让系统能很轻易的达到以上的要求。OB2353 具有如下特性： ▲ 内置开关管：OB2353 内含开关管，简化了系统电路设计，减少了系统的元器件个数，增加了系统的可靠性，为客户在市场竞争中取得优势。 ▲ 软启动：OB2353 提供了4mS 的软启动时间。在这段时间内，芯片的最大占空比由小到大逐渐得到释放，大大降低了系统的过冲及元器件应力。同时也提高了系统的可靠性。 ▲ 低待机功耗：OB2353 通过特别的低功耗间歇工作模式设计不仅可以让整个系统在 空载的状态下轻易达到国际能源机构最新的 推荐标准，而且允许系统在较轻负载 的情况下同样具有超低耗,高能源转换率的性能。 ▲ 固定工作频率：OB2353 具有固定的工作频率，中心频率在50KHZ 左右，这样为系统节省了一颗频率电阻，使 PCB 布板更简单，而且还可以避免由于布板不佳而引起的干扰，提高系统的稳定性。 ▲ 无噪声工作：使用OB2353 设计的电源无论在空载，轻载和满载的情况下都不会产生音频噪声。优化的系统设计可以使系统在任何工作状态下均可安静地工作。 ▲ 内置斜率补偿：芯片内含斜率补偿功能， 使系统在不同的占空比下保持稳定工作。 ▲ 更低启动电流：OB2353 启动电流低至 5uA，可有效地减少系统 启动电路的损耗，缩短系统的启动时间。 ▲ 更低工作电流：OB2353 的工作电流约为 1.6mA，可有效降低系统的损耗，提高系统的效率。 On-Bright internal use only, not for customer. OB2353 设计指导 © On-Bright Electronics Confidential OB_DOC_DG_5301 - 2 -▲ 内置前沿消隐：内置前沿消隐（LEB），可以为系统节省一个外部的 R-C 网络，降低系统成本，增加系统的稳定性。 ▲ 内置 AC 高低压 OCP 补偿：OB2353 内置了 OCP 补偿功能，使系统在不需要增加成本的情况下轻易使得全电压范围内系统的 OCP 曲线趋向平坦，提高系统的性价比。 ▲ 完善的保护功能：OB2353 集成了较完善的保护...
