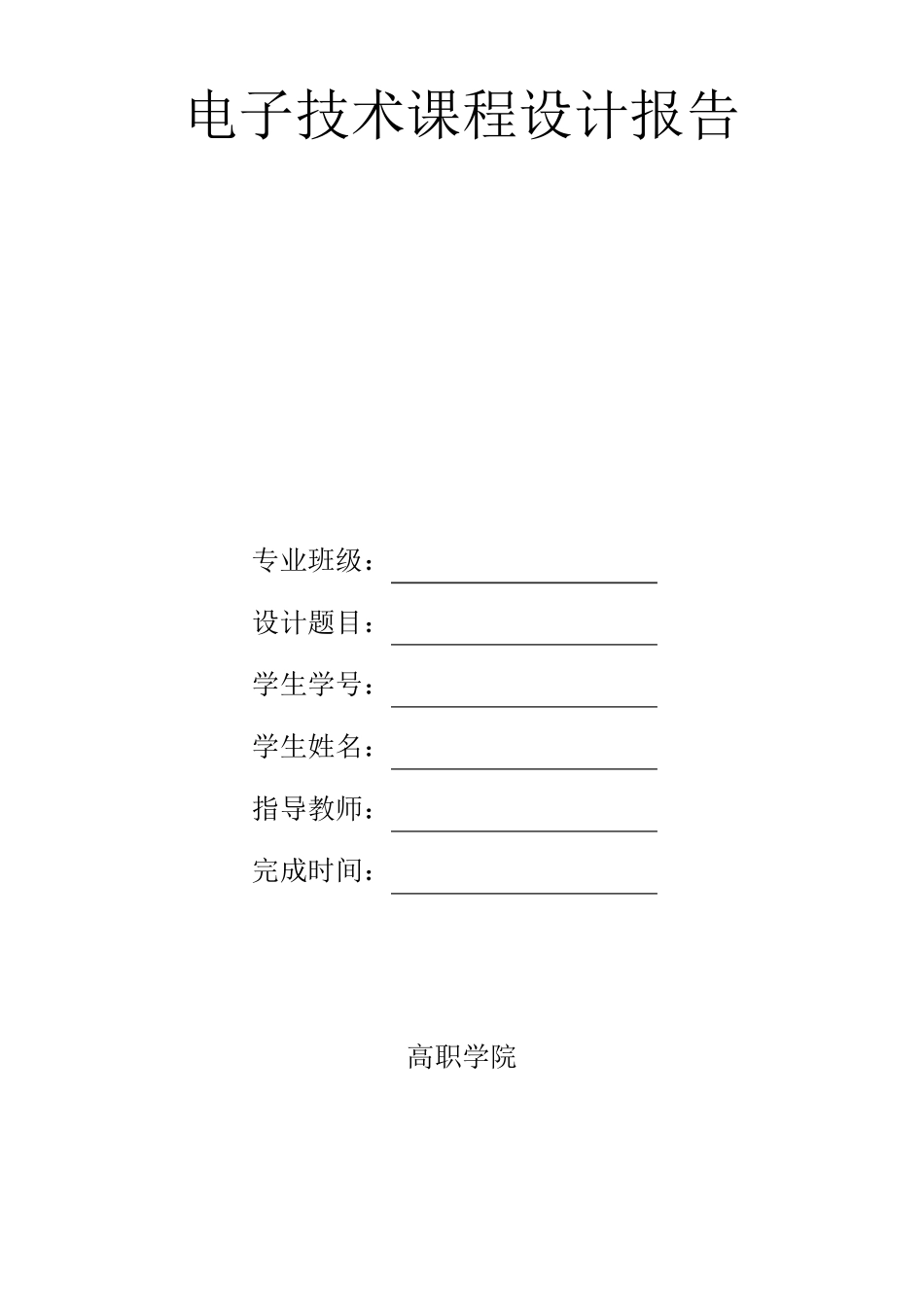

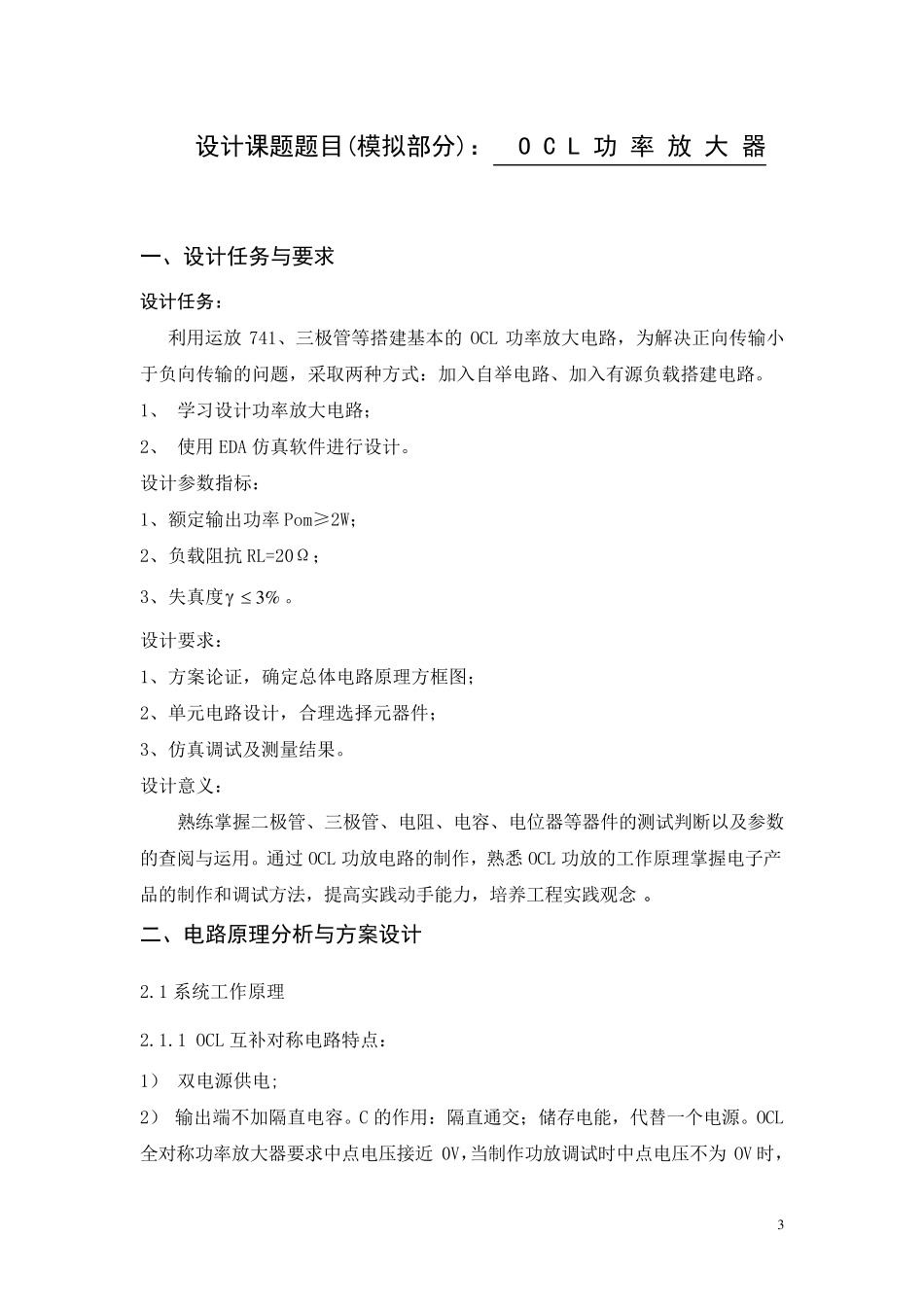

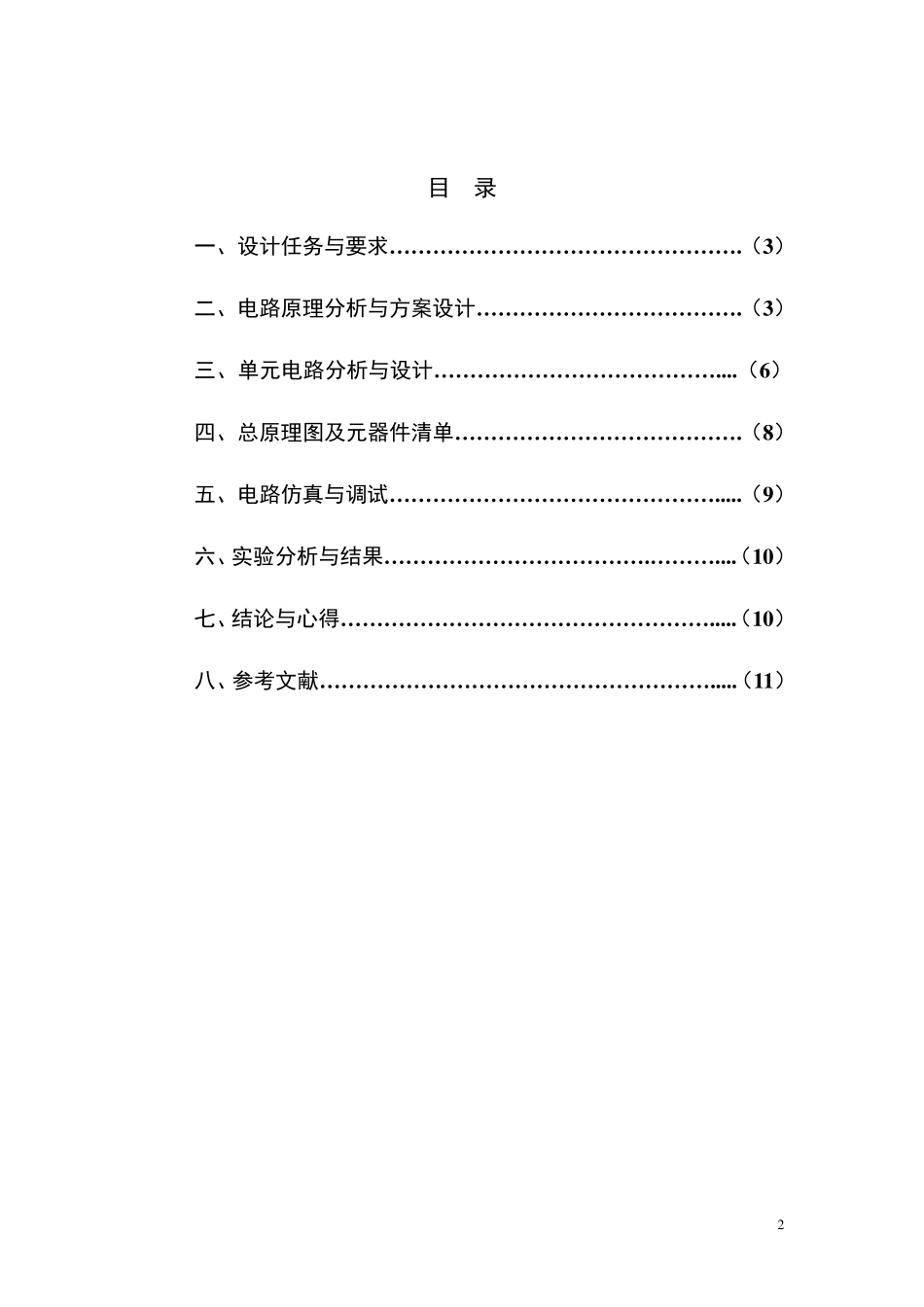

电子技术课程设计报告 专业班级： 设计题目： 学生学号： 学生姓名： 指导教师： 完成时间： 高职学院 2 目 录 一、设计任务与要求………………………………………….（3 ） 二、电路原理分析与方案设计……………………………….（3 ） 三、单元电路分析与设计…………………………………....（6 ） 四、总原理图及元器件清单………………………………….（8 ） 五、电路仿真与调试……………………………………….....（9 ） 六、实验分析与结果……………………………….………....（1 0 ） 七、结论与心得…………………………………………….....（1 0 ） 八、参考文献……………………………………………….....（1 1 ） 3 设计课题题目(模拟部分)： O C L 功 率 放 大 器 一、设计任务与要求 设计任务： 利用运放741、三极管等搭建基本的OCL 功率放大电路，为解决正向传输小于负向传输的问题，采取两种方式：加入自举电路、加入有源负载搭建电路。 1、 学习设计功率放大电路； 2、 使用EDA 仿真软件进行设计。 设计参数指标： 1、额定输出功率Pom≥2W； 2、负载阻抗RL=20Ω； 3、失真度%3。 设计要求： 1、方案论证，确定总体电路原理方框图； 2、单元电路设计，合理选择元器件； 3、仿真调试及测量结果。 设计意义： 熟练掌握二极管、三极管、电阻、电容、电位器等器件的测试判断以及参数的查阅与运用。通过 OCL 功放电路的制作，熟悉 OCL 功放的工作原理掌握电子产品的制作和调试方法，提高实践动手能力，培养工程实践观念。 二、电路原理分析与方案设计 2.1 系统工作原理 2.1.1 OCL 互补对称电路特点： 1） 双电源供电; 2） 输出端不加隔直电容。C 的作用：隔直通交；储存电能，代替一个电源。OCL全对称功率放大器要求中点电压 接 近0V，当 制作功放调试时 中点电压 不为OV 时 ， 4 就需要调整，由于OCL 功放是全对称电路，所以电路中元器件参数也要求完全对称，如果元器件参数不对称，功放输出中点电压会超过规定幅度，例如大于200mV，此时就需要对功放中点电压进行调整，调整时主要更换输入差分电路三极管，输入差分电路某一只三极管和别的三极管参数差别较大，会引起功放输出的中点直流电压较大，此时需要逐个更换差分三极管，每更换一只差分电路三极管就测试一下中点电压，当中点电压比较小时，就不需更换了，另外需对整个电路的对称性检查...
